Конектори Banana Plug
Силові роз'єми Amass Banana Plug ("банани") - одноконтактні циліндричні з'єднувачів (1 PIN), призначені для швидкої та надійної комутації силових та фазних ліній постійного струму. Завдяки унікальній пружинній конструкції контактних ламелей, роз'єми типу "банан" забезпечують щільне кругове прилягання по всій площі спряження, мінімізуючи падіння напруги навіть при екстремальних струмових навантаженнях.
Лінійка Amass Banana Plug включає широкий спектр діаметрів — від мікро-роз'ємів 2.0 мм для легкої електроніки до масивних силових конекторів 8.0 мм, які здатні працювати в ланцюгах зі струмом понад 150А. Всі роз'єми виготовляються з високоочищених мідних та латунних сплавів із щільним покриттям золотом 24K (Gold-plated), що повністю виключає окислення металу та гарантує стабільно низький перехідний опір (від ≤0.20 мОм до ≤1.2 мОм залежно від діаметра).
Класифікація та переваги роз'ємів Amass Banana Plug
У каталозі представлені роз'єми в комплекті з термостійкими ізоляційними корпусами, а також класичні відкриті версії під термоусадку.

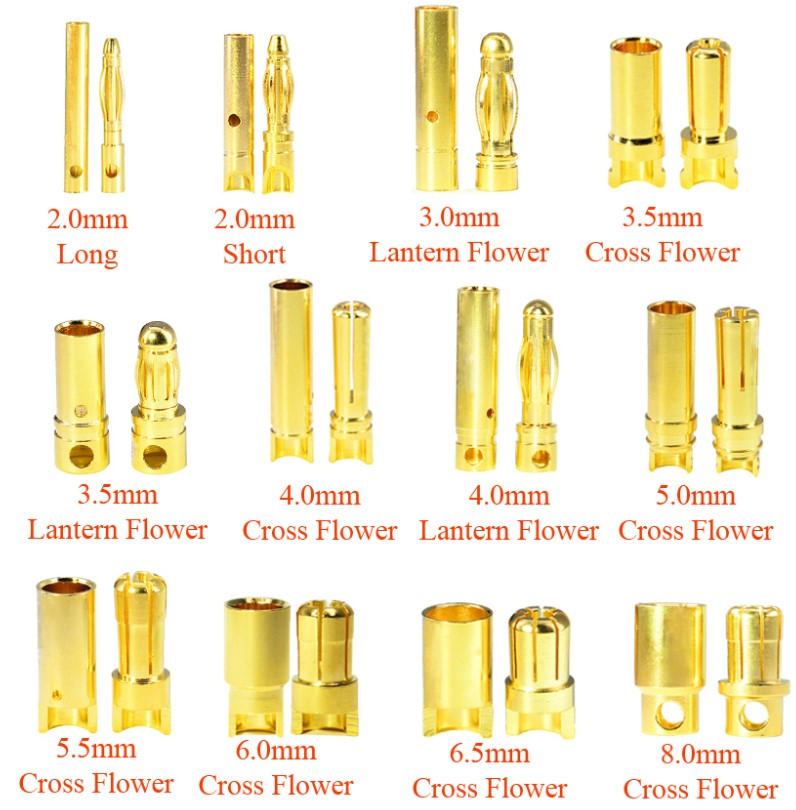

Основні габаритні групи категорії:
- 2.0 мм (серія GC2010 тощо): Мікро-банани для слабкострумових сигнальних ліній, підключення дрібних пошукових трекерів, пищалок та живлення мікро-дронів. Номінальний струм 15–20А.
- 3.5 мм / 4.0 мм (серії GC3510, GC4010): Золотий стандарт радіомоделізму (RC). Ідеальні для підключення безколекторних моторів (BLDC) до ESC на FPV-дронах класу 5-7 дюймів, радіокерованих машинах та літаках. Номінальний струм 30–50А.
- 5.0 мм / 6.0 мм: Високострумові з'єднувачі для потужних силових вузлів, силових виходів зарядних пристроїв та тягових ESC. Номінальний струм 60–90А.
- 7.0 мм / 8.0 мм (серія AS150 тощо): Екстремально потужні конектори для промислових БПЛА, важкої робототехніки та силових шин електротранспорту. Струмове навантаження до 150А.
Ключові технічні характеристики:
- Тип контакту: Циліндричний пружинний (цанга/ліхтарик).
- Матеріал контактної групи: Надчиста мідь/латунь із золотим напиленням.
- Перехідний опір: ≤ 0.20 – 1.20 мОм (залежить від калібру).
- Матеріал ізоляції (за наявності): Термостійкий поліамід (клас захисту UL94 V-0).
- Діапазон робочих температур: від -20°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів без втрати пружності ламелей.
Рекомендації щодо монтажу та експлуатації "бананів"
- Захист від короткого замикання (КЗ): Оскільки класичні роз'єми Banana Plug є одноконтактними і часто не мають жорсткого спільного корпусу, критично важливо правильно ізолювати місця пайки. Завжди використовуйте якісну термоусадкову трубку, яка повинна заходити на пластикову частину роз'єму або повністю закривати монтажний колодязь розетки (Female).
- Безпека на акумуляторах: На стороні джерела живлення (АКБ) завжди встановлюється роз'єм-розетка (Female), яка втоплена в корпус або захищена ізоляцією, щоб випадково не закоротити батарею об металеві елементи рами. Роз'єм-вилка (Male) монтується на стороні споживача (ESC, мотор).
- Особливості пайки: Великі банани (від 4.0 мм і вище) мають величезну теплоємність. Для їх збірки використовуйте паяльники потужністю не менше 80–100 Вт. Перед пайкою зафіксуйте контакт у термостійкому тримачі, повністю заповніть посадочний колодязь припоєм та утопіть у ньому попередньо залужену жилу кабелю. Процес повинен займати не більше 3–4 секунд, щоб не перегріти пружинні ламелі вилки, інакше вони втратять свою пружність.
