Конектори XL30
Компактні роз'єми Amass XL30 представляють собою спеціалізовану серію мікро-з'єднувачів нового покоління, розроблених для комбінованої комутації сигнальних ліній, інтерфейсів передачі даних та ланцюгів живлення постійного струму. Конектори цієї серії створені як еволюційне продовження лінійки XL, пропонуючи збільшену надійність та підвищене струмове навантаження в умовах жорстких механічних та вібраційних впливів бортових систем.
Оптимізована геометрія прецизійних цангових контактів із щільним золотим напиленням гарантує мінімальний перехідний опір та надійний захист від окислення. Корпус роз'ємів виготовлений із ударостійкого та високотемпературного поліаміду класу вогнестійкості UL94 V-0, що гарантує збереження точної співвісності контактів навіть при екстремальних термічних навантаженнях під час пайки.
Переваги та конструктив серії Amass XL30
Роз'єми серії XL30 забезпечують високу щільність монтажу та пропонують передові захисні рішення для бортової електроніки:
- Інтегровані захисні кожухи (Back Covers): Кабельні версії XL30 постачаються в комплекті з міцними знімними хвостовиками-кожухами. Вони із клацанням фіксуються на тильній частині пластикового корпусу після завершення пайки дротів. Кожух повністю ізолює виводи від випадкових коротких замикань та захищає кабельний ввід від небезпечних зламів, усуваючи потребу застосування термоусадкових трубок.
- Надійна вібростійка фіксація: Конектори забезпечені внутрішнім фрикційним замком, що виключає самовільне розмикання контактної пари під впливом високочастотних резонансних вібрацій від силових установок.
- Захист від переполюсовки (Механічний ключ): Асиметричний профіль нейлонової матриці робить фізично неможливим некоректне спряження контактів або помилковий переворот роз'єму при підключенні.
Асортимент категорії включає оригінальні модифікації XL30-M (male, тато) та XL30-F (female, мама) лінійного кабельного типу.
Ключові технічні характеристики:
- Призначення: Високонадійна комутація сигнальних шин та малопотужних силових ліній живлення.
- Номінальна робоча напруга: До 500 В DC.
- Матеріал контактної групи: Латунний сплав із надчистим золотим покриттям (Gold-plated).
- Матеріал корпусу: Модифікований термостійкий поліамід (клас захисту UL94 V-0).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів з'єднання.
Основні види та типи серії XL30
1. Поділ за конфігурацією та кількістю контактів (PIN)

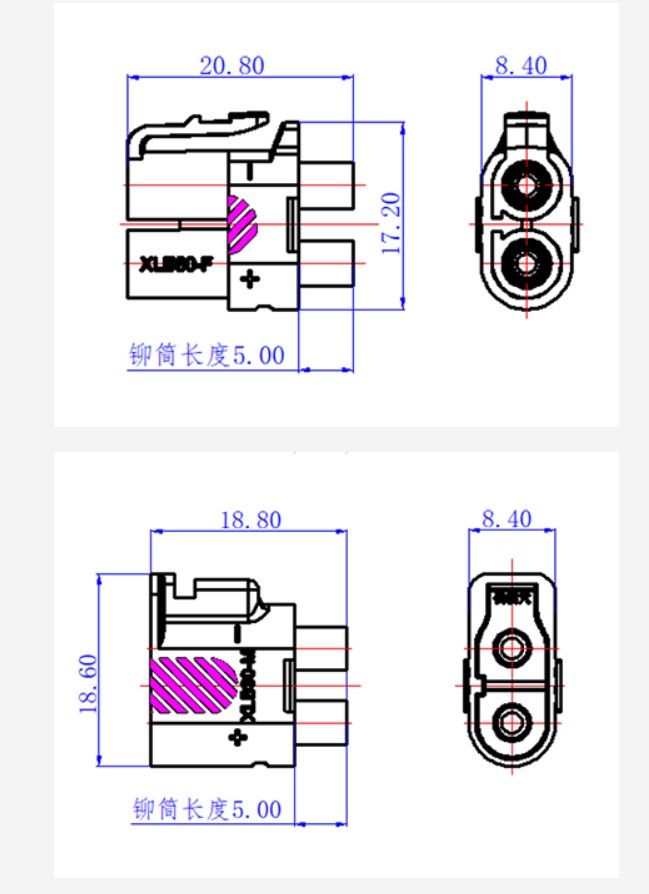

- XLB30 (2 PIN / Двоконтактний): Монолітний двополюсний роз'єм для ліній живлення постійного струму DC (плюс і мінус). Основне застосування — силові акумулятори, плати живлення та BMS.
- XLC30 (3 PIN / Триконтактний): Триконтактний роз'єм для компактного підключення трифазних безколекторних моторів (BLDC) або силових ліній із додатковим сигнальним контактом.
2. Поділ за «статтю» («Папа» / «Мама»)
- XL30-M (Male / «Папа»): Штекер із посрібленими штирьовими контактами. Встановлюється на боці споживача струму (контролера, регулятора швидкості ESC, мотора).
- XL30-F (Female / «Мама»): Гніздо із заглибленими підпружиненими контактами. Запаюється або обтискається з боку джерела живлення (АКБ) задля безпеки.
3. Поділ за способом монтажу
-
На кабель (Line Mount):
-
Розрахований під силовий кабель перетином 16 AWG – 14 AWG.
-
Підтримує швидке промислове шестигранне обтискання (Crimp) або класичну пайку.
-
Комплектується замикаючими пластиковими ковпачками, які надійно ізолюють місце з'єднання без використання термоусадки.
-
-
На друковану плату (
PB/ PCB Mount):-
Має виводи для прямого впаювання у друковані плати (вертикальні або кутові версії для монтажу в площині плати).
-
4. Поділ за кольором корпусу (Колірне маркування)
Як і в молодшій серії XL16, колір корпусу XL30 слугує для захисту від помилок підключення:
- Жовтий (Yellow / XL30-Y): Стандартний універсальний колір Amass для базових ліній живлення DC та акумуляторів.
- Червоний (Red / XL30-R): Для позначення високовольтних ліній, плюсових шин або спеціальних силових каналів.
- Чорний (Black / XL30-B): Для мінусових (GND) ліній або стриманого промислового монтажу.
Чим Amass XL30 відрізняється від XL16 та XT30?
| Параметр | Amass XL30 (XLB/XLC) | Amass XL16 | Класичний XT30 |
| Номінальний струм | 30 А (пік до 50 А) | 16 А (пік до 30 А) | 15 А (пік до 30 А) |
| Рекомендований дріт | 16 AWG – 14 AWG | 18 AWG – 16 AWG | 18 AWG – 16 AWG |
| Кількість пінів | 2 PIN або 3 PIN | 2 PIN або 3 PIN | Тільки 2 PIN |
| Спосіб монтажу | Обтискання (Crimp) або пайка | Обтискання або пайка | Тільки паяння |
| Колірні варіації | Жовтий, Червоний, Чорний | Жовтий, Червоний, Чорний | Зазвичай тільки жовтий / чорний |
Сфера застосування та рекомендації інженера щодо монтажу
Основна область застосування роз'ємів Amass XL30 — комутація відповідальних периферійних модулів у середніх та важких FPV-дронах, БПЛА та робототехніці. Вони ідеально підходять для підключення складних багатожильних інтерфейсів: модулів оптичного позиціонування, лідарів, тепловізійних підвісів, систем телеметрії підвищеної дальності, сервоприводів крил та керуючих плат контролерів.
Рекомендації щодо інсталяції:
- Обов'язково продіньте дроти крізь отвори захитного пластикового кожуха (ковпачка) до початку паяльних робіт. Після припаювання жил до контактів встановити його буде неможливо.
- Матриця контактів серії XL30 має високу щільність розташування виводів. Для пайки використовуйте якісні безотмивочні флюси та тонке жало паяльника. Час прогріву одного контакту не повинен перевищувати 1.5–2 секунд.
- Щоб повністю запобігти температурному зміщенню латунних штирів усередині пластику при випадковому перегріві, завжди виконуйте пайку, попередньо жорстко закомутувавши роз'єм XL30 з його зворотною частиною (Male–Female парою). Після повного охолодження вузла зсуньте захисний кожух до клацання фіксаторів.
