Конектори XT90

Класифікація та модельний ряд силових роз'ємів XT90

У каталозі Amass третього покоління (Gen 3) серія XT90 розділена на кілька модифікацій залежно від способу інсталяції в силову схему:

• Кабельні роз'єми (Wire Type): Базові конектори XT90-M (тато) та XT90-F (мама), а також удосконалена серія XT90H. Моделі з індексом «H» постачаються з інтегрованими кришками-кожухами, що замикаються і повністю ізолюють контакти після пайки дротів, виключаючи потребу використання термоусадкових трубок великих діаметрів.
• Іскрозахищені кабельні роз'єми (Anti-Spark): Модифікація XT90-S (традиційно випускається у виконанні Female із зеленим колірним маркером). Оснащена вбудованою двоступеневою системою замикання ланцюга з резистором попереднього заряду. Це запобігає виникненню сильної електричної дуги (іскри) та вигоранню контактів при підключенні акумуляторів з високою робочою напругою.
• Панельні роз'єми (Panel Type): Моделі XT90E-M та XT90E-F. Оснащені зовнішнім литим фланцем з посадковими отворами під гвинти або болти M3 для жорсткого врізного кріплення на стінки металевих та пластикових корпусів обладнання.

Ключові інженерно-технічні характеристики:

• Довготривалий робочий струм: 45 А (за умови монтажу проводу калібру 8 AWG).
• Максимальний імпульсний струм: 90 А (тривалістю до 30 секунд).
• Номінальна робоча напруга: 500 В DC.
• Перехідний опір контактної групи: ≤ 0.40 мОм.
• Допустимий переріз кабелю, що підключається: 8 AWG, 10 AWG.
• Матеріал контактів: Латунь із надчистим золотим напиленням (Gold Plated).
• Термостійкість корпусу: від -20°C до +120°C (клас горючості пластику UL94-V0).

Усі різновиди серії XT90 повністю сумісні між собою механічно, але мають суттєві відмінності за способом монтажу, наявністю захисних кожухів та інтегрованих систем безпеки.

Їх можна розділити на 5 основних інженерних груп:

1. Базові кабельні версії (Wire Type)

Класичні роз'єми під пайку на товсті силові силіконові кабелі (оптимально для дротів калібру 10 AWG та 12 AWG).

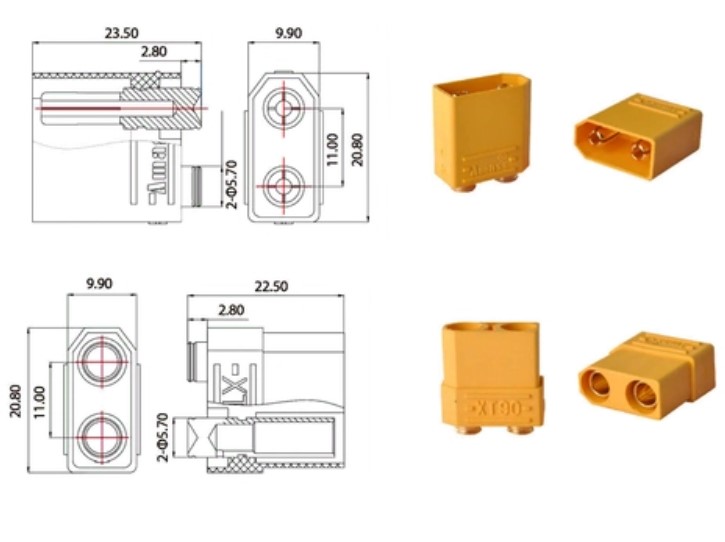

XT90 (Перше покоління)

• Конструктив: Традиційний жовтий корпус із великими напівкруглими лотками під пайку з тильного боку.
• Особливість: Вимагає обов'язкової ізоляції кожного контакту за допомогою товстих термоусадкових трубок.
• Статус: Практично повністю витіснений сучаснішими модифікаціями XT90H та XT90-S.

2. Кабельні версії із захисними кожухами (з кришками)

Головна перевага цієї групи — монтаж без використання термоусадки, що значно підвищує надійність та швидкість збірки.

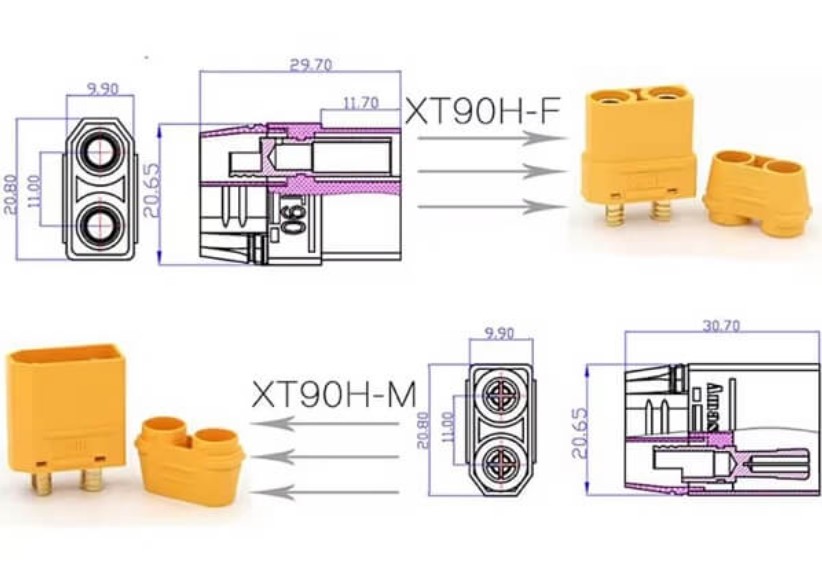

XT90H (XT90-F.C / XT90-M.C)

• Конструктив: На тильній стороні роз'єму додано спеціальні кріпильні пази, а в комплекті йде жорсткий сірий або чорний пластиковий ковпачок (Back Cover / хвостовик).
• Відмінність: Після припаювання дротів ковпачок замикається на корпусі. Він повністю ізолює місця пайки від КЗ та надійно фіксує товстий кабель проти зламів і вібрацій. Наразі це найпопулярніша стандартна версія XT90.

3. Версії з іскрогасником (Anti-Spark)

Найважливіша модифікація в серії XT90, розроблена спеціально для високовольтних систем (від 6S Li-Po і вище). Через велику ємність конденсаторів потужних регуляторів швидкості (ESC), під час підключення акумулятора виникає потужна електрична іскра, яка з часом випалює латунь контактів.

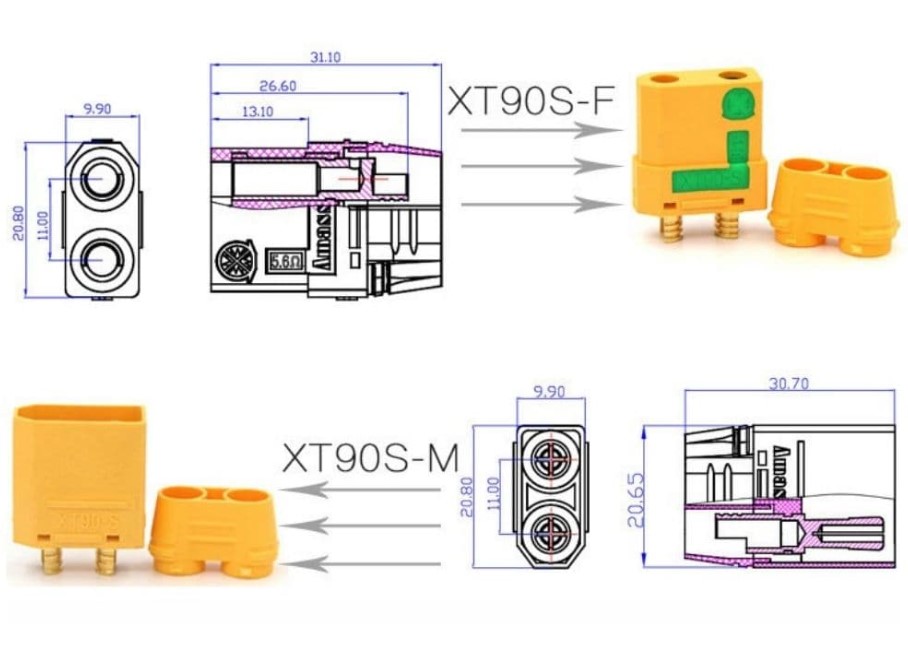

XT90-S (XT90 Anti-Spark)

• Конструктив: Розетка (Female, ставиться на акумулятор) має характерний зелений або чорно-зелений колір корпусу та маркування "Anti-Spark". На самому кінчику одного з контактів інтегровано мікро-резистор.
• Принцип роботи: При частковому з'єднанні струм спочатку йде через резистор, що плавно і без іскри заряджає конденсатори регулятора. При повному сопряженні контакти сідають на пряму мідну шину.
• Сумісність: Повністю сумісний зі звичайними вилками XT90 / XT90H Male. Комплектується захисним заднім кожухом.

4. Версії для монтажу на плату (PCB Type)

Мають плоскі або круглі суцільні ніжки замість лотків під дріт. Використовуються на потужних платах розподілу живлення (PDB) або силових входах зарядних пристроїв.

XT90-P (Прямі контакти - Straight)

• Конструктив: Ніжки контактів спрямовані прямо вздовж осі роз'єму. Впаюється в плату вертикально, кабель підключається зверху.

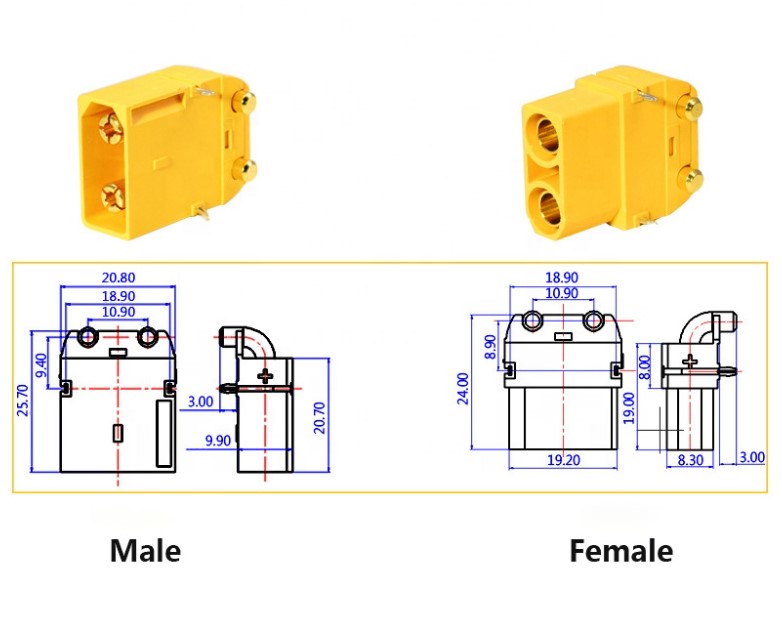

XT90-R (Кутові контакти - Right Angle)

• Конструктив: Ніжки загнуті вниз під кутом 90 градусів. Роз'єм лягає на друковану плату горизонтально, що дозволяє суттєво зекономити висоту в низькопрофільних корпусах електроніки.

5. Панельні версії з кріпленням (Panel Mount)

Розроблені для жорсткого закріплення роз'єму на стінках або зовнішніх панелях пристроїв, дронів та зарядних станцій.

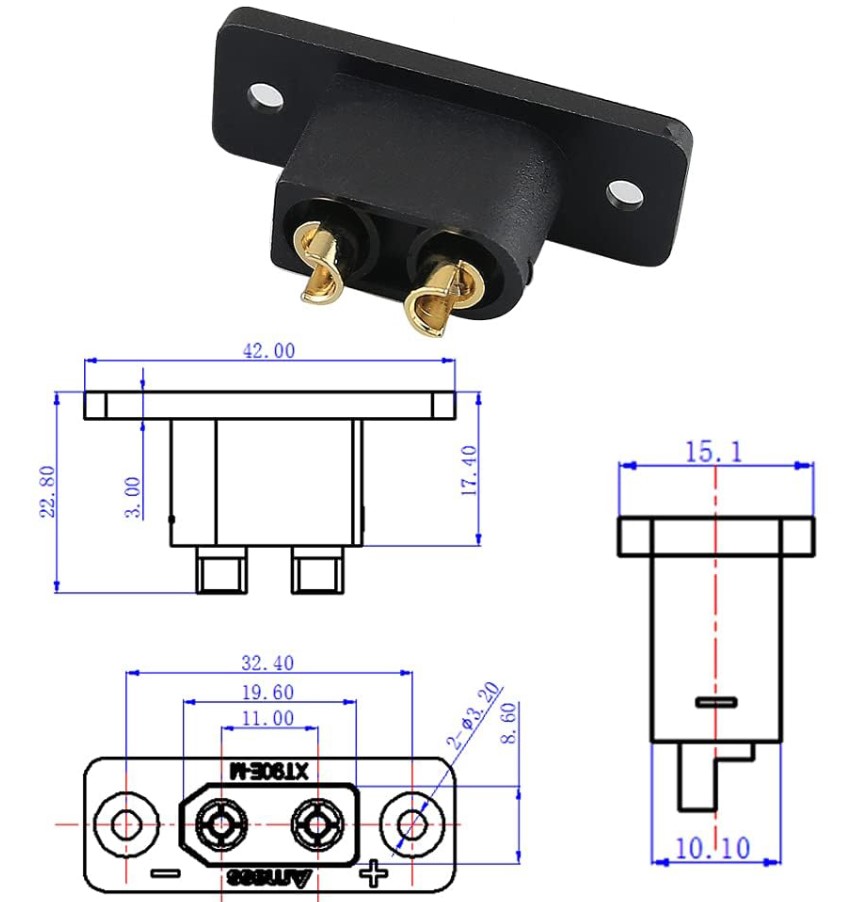

XT90E-M (Вилка з фланцем під гвинти)

• Конструктив: Корпус роз'єму "тато" (Male) обладнаний інтегрованими бічними вушками з отворами під гвинти М3.
• Відмінність: Жорстко фіксується до стінки корпусу пристрою. Задня частина призначена під пайку дротів або має довгі виводи під плату.

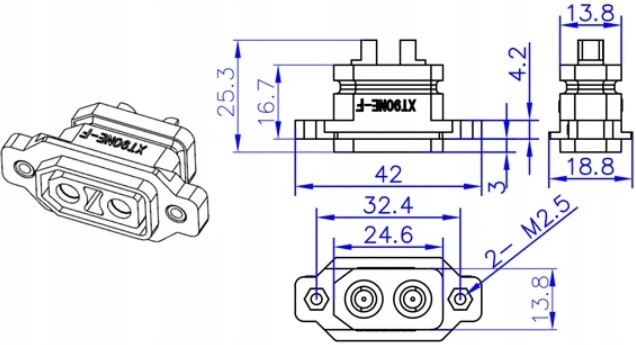

XT90E-F (Розетка з фланцем під гвинти)

• Конструктив: Дзеркальна панельна версія в корпусі "мама" (Female) з вушками під гвинти. Дуже часто використовується для винесення силового порту зарядки або живлення безпосередньо на корпус обладнання чи раму великого БПЛА.

Зведена таблиця відмінностей серії XT90

Модифікація	Тип монтажу	Потреба в термоусадці	Головна особливість	Сфера застосування
XT90	На кабель	Так	Класичний гладкий корпус	Застаріла базова версія
XT90H	На кабель	Ні (є ковпачок)	Захисний задній кожух	Стандартні силові кабелі живлення
XT90-S	На кабель	Ні (є ковпачок)	Anti-Spark (іскрогасник)	Акумулятори 6S-12S, ESC потужних БПЛА
XT90-P	На плату	Ні	Вертикальна орієнтація	Силові плати розподілу живлення, PDB
XT90-R	На плату	Ні	Кутова орієнтація 90°	Бортова електроніка, компактні корпуси
XT90E-M / F	На панель	Так (з тилу)	Бічні вушка під гвинти М3	Виведення силових портів на корпус пристрою

Область застосування та технічні рекомендації щодо пайки

Роз'єми серії XT90 орієнтовані на використання в енергоємних безпілотних авіаційних системах (важкі промислові та сільськогосподарські дрони, мультикоптери-сінеліфти), силових установках радіокерованих моделей великих масштабів, тягових акумуляторних батареях електротранспорту (електровелосипеди, електросамокати), зарядних станціях високої потужності, інверторах та промислових розподільчих платах.

Інженерна примітка щодо монтажу: Циліндричні виводи роз'ємів XT90 розраховані на пайку масивних кабелів перерізом до 8–10 AWG. Такі провідники та самі контакти мають високу теплоємність, вимагаючи застосування паяльних станцій потужністю від 80–100 Вт. Щоб уникнути найменшого перекосу латунних штирів у розм'якшеному нейлоновому корпусі при тривалому прогріві, пайку необхідно виконувати тільки при замкнутому стані роз'єму (з'єднавши Male та Female частини перед початком робіт).
