Конектори UH90
Високострумові силові роз'єми Amass UH90 представляють собою серію двоконтактних з'єднувачів (2 PIN) нового покоління, розроблених для заміни класичної лінійки XT90 у важконавантажених ланцюгах постійного струму. Завдяки глибокій модернізації контактної бази, серія UH90 забезпечує стабільну та безпечну передачу номінального струму до 50А (із короткочасними імпульсними піками до 90А) при мінімальному коефіцієнті теплових втрат.
Корпус роз'ємів виготовляється з ударостійкого поліаміду з найвищим класом вогнестійкості UL94 V-0. Прецизійні мідні контакти цангового типу з надчистим золотим напиленням гарантують мінімальний перехідний опір (≤0.40 мОм), виключаючи падіння напруги під екстремальними експлуатаційними та вібраційними навантаженнями.
Конструктивні особливості та переваги серії Amass UH90
Лінійка UH90 від Changzhou Amass Electronics спроектована з урахуванням жорстких вимог до сучасних високопотужних енергосистем безпілотних комплексів та електротранспорту. Ключові конструктивні покращення серії включають:
- Оптимізація перехідного опору: Модернізована площа спряження цангових контактів дозволила знизити внутрішній опір до ≤0.40 мОм, що суттєво зменшує нагрівання роз'єму при тривалому проходженні максимальних струмів.
- Ергономічне захоплення (Anti-Slip): Зовнішня оболонка корпусу отримала глибокі рельєфні насічки. Це дозволяє персоналу впевнено та швидко розмикати щільно підігнані роз'ємні пари вручну, виключаючи небезпечне висмикування за дроти.
- Робота з кабелями великого перерізу: Кінцеві циліндричні виводи оптимізовані для надійної пайки силових мідних дротів калібру 8 AWG та 10 AWG, що забезпечує мінімальний сумарний опір усієї кабельної збірки.
- Механічний ключ захисту: Асиметричний трапецієподібний профіль нейлонової матриці фізично унеможливлює ймовірність помилкового замикання ланцюга та переполюсовки.
Категорія включає оригінальні кабельні модифікації Wire Type: вилки UH90-M (male, тато) та розетки UH90-F (female, мама).
Ключові технічні характеристики:
- Номінальний довготривалий струм: 50 А (за умови комутації силовим дротом 8 AWG).
- Максимальний імпульсний струм: 90 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 0.40 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр силового проводу: 8 AWG, 10 AWG.
- Матеріал контактів: Латунь/мідь із зносостійким золотим напиленням (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Основні види конекторів Amass UH90 та їхні відмінності:
1. Поділ за типом контактів («Папа» / «Мама»)

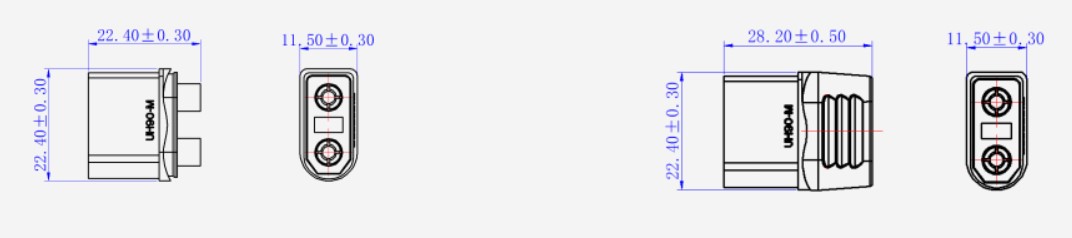

- UH90-M (Male / «Папа»): Штекер із товстими суцільними позолоченими пінами. Встановлюється на боці споживача живлення (напруга подається на нього) — на сильові контролери, PDB-плати, важкі регулятори ходу або зарядні пристрої.

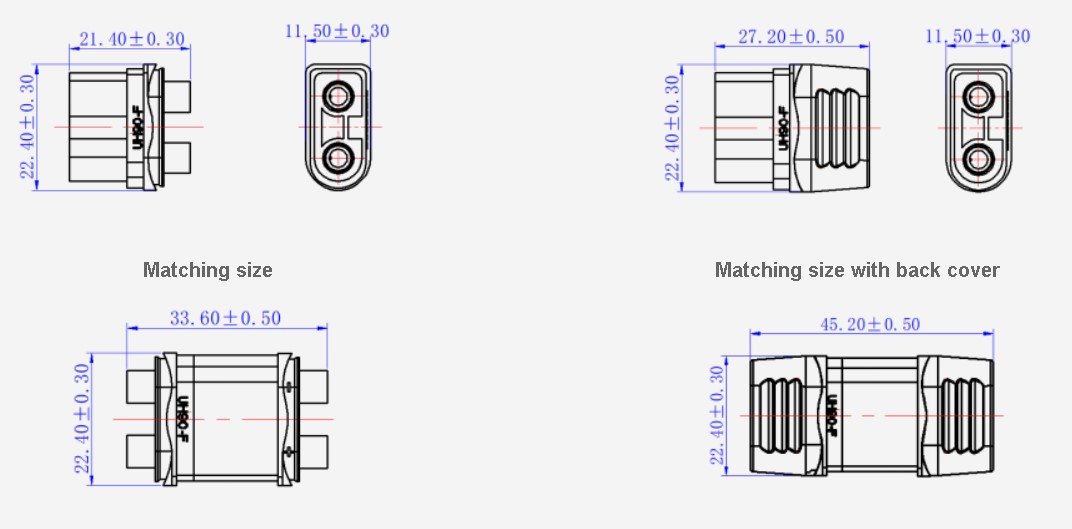

- UH90-F (Female / «Мама»): Гніздо з заглибленими підпружиненими контактамі. Запаюється безпосередньо на джерело живлення (акумулятор LiPo/LiFePO4), щоб унеможливити випадкове замикання контактів інструментом, руками чи елементами рами.
2. Поділ за типом монтажу та конфігурацією корпуса
Залежно від місця встановлення у системі, Amass випускає кілька варіацій виконань серії UH90:
-
Стандартний UH90 (під паяння кабелю):
-
Призначений для монтажу на товстий силовий провід (найчастіше 10 AWG – 8 AWG).
-
Поставляється з міцними пластиковими замикаючими кришками-ковпачками, які повністю ізолюють та фіксують місце пайки (без потреби використовувати термоусадочну трубку).
-
-

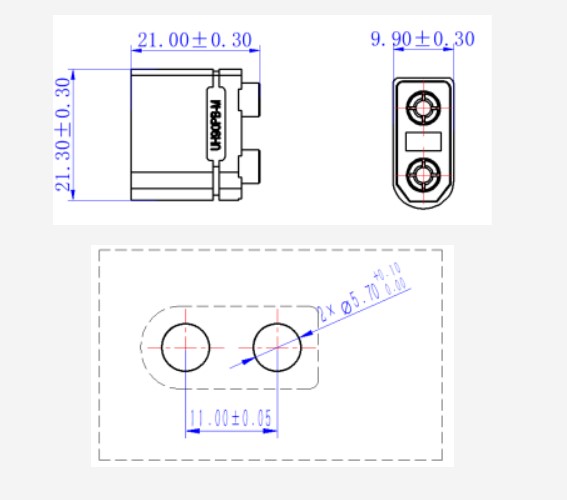

UH90PB / UH90-P (для горизонтального впаювання в плату):
-
Оснащений плоскими потужними виводами для прямого розпаювання в друковану плату (PCB).
-
Використовується у високопотужних Power Distribution Boards, контролерах електротранспорту та портативних електростанціях.
-
Чим Amass UH90 відрізняється від UH30, UH60 та звичайного XT90?
| Параметр / Модель | Amass UH90 | Amass UH60 | Amass UH30 | Класичний XT90 |
| Номінальний/Піковий струм | 45 А – 90 А (до 100+ А) | 30 А – 60 А | 15 А – 30 А | 40 А – 90 А |
| Екранування від наводок (EMI) | Є (металевий корпус) | Є (металевий корпус) | Є (металевий корпус) | Відсутнє |
| Рекомендований дріт | 10 AWG – 8 AWG | 12 AWG – 10 AWG | 16 AWG – 14 AWG | 10 AWG |
| Габарити та вага | Найбільші в серії UH | Середні | Компактні | Аналогічні UH90 |
Чому обирають саме UH90 замість звичайного XT90?
У важких промислових дронах, агродронах, робототехніці та швидкісному електротранспорті струми під навантаженням досягають десятків ампер. Це створює потужні радіочастотні перешкоди. Екранована гільза UH90 повністю блокує ці наводки, захищаючи GPS-модулі, телеметрію та далекобійне радіоуправління (наприклад, TBS Crossfire / ELRS 868-915 MHz) від втрати сигналу та "наводок" на відеоканал.
Сфера застосування та технічні рекомендації щодо інсталяції
Роз'єми Amass UH90 є основним інтерфейсом живлення для важких промислових та сільськогосподарських БПЛА, сінеліфтів, силових ланцюгів ємних акумуляторних батарей (Li-Po, Li-ion, LiFePO4), потужних інверторів, контролерів електротранспорту (електровелосипеди, електросамокати підвищеної потужності) та зарядних станцій.
Рекомендації щодо монтажу: Масивні латунні клеми роз'єму та дроти калібру 8–10 AWG мають високу теплоємність. Для забезпечення якісної пайки потрібне застосування паяльних станцій або потужних паяльників від 90–120 Вт із широким типом жала. Процес лудіння та пайки повинен виконуватися короткими тепловими імпульсами (не більше 3 секунд на контакт). Щоб уникнути зміщення осей штирів усередині розм'якшеного нейлону при прогріві, пайку необхідно виконувати виключно в замкнутому стані (попередньо з'єднавши UH90-M та UH90-F між собою). Після охолодження паяні з'єднання ізолюються термоусадковою трубкою.
