Конектори UH30
Високострумові мікро-роз'єми Amass UH30 представляють собою покоління силових двоконтактних з'єднувачів (2 PIN), спроектованих для заміни класичних полегшених конекторів серії XT30U. При аналогічних компактних габаритах та ультрамалій вазі, серія UH30 пропонує покращені електричні характеристики, забезпечуючи стабільну передачу номінального постійного струму до 20А без перегріву вузла комутації.
Корпус конекторів виготовлений із модифікованого термостійкого поліаміду з найвищим класом вогнестійкості UL94 V-0. Масивні позолочені контакти цангового типу оптимізовані для поверхневого та кабельного монтажу, гарантуючи низький перехідний опір (≤1.2 мОм) та захист від вібраційного розриву ланцюга.
Переваги та конструктив роз'ємів Amass UH30
Створюючи серію UH30, інженери Changzhou Amass Electronics врахували жорсткі вимоги сучасної малогабаритної авіоніки та робототехніки. Головні відмінності UH30 від попередніх генерацій:
- Підвищене струмове навантаження: Контактна група справляється з тривалим номінальним струмом у 20А при температурному градієнті менше 85°C, що перевершує можливості стандартних роз'ємів XT30, обмежених 15А.
- Розширена сумісність із кабелями: Посадочні місця виводів дозволяють надійно впаювати силові силіконові дроти калібру не тільки 18 AWG, а й товстіші високострумові 16 AWG, що суттєво знижує загальний опір лінії живлення при пікових навантаженнях.
- Покращена ергономіка корпусу: Нейлонова оболонка отримала оновлені текстурні зони для зручного захоплення пальцями, що спрощує роз'єднання щільно підігнаних контактів в обмеженому просторі рами. Асиметрична форма профілю (механічний ключ) гарантує абсолютний захист від переполюсовки.
Лінійка категорії включає стандартні кабельні модифікації Wire Type: вилки UH30-M (male, тато) та розетки UH30-F (female, мама).
Ключові технічні характеристики:
- Номінальний робочий струм: 20 А (за умови комутації дротом 16 AWG).
- Номінальна робоча напруга: 80 В DC.
- Перехідний опір контакту: ≤ 1.2 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр силового проводу: 16 AWG, 18 AWG.
- Матеріал контактів: Латунь із надчистим золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
Основні види цієї серії діляться за типом контакту та типом монтажу/призначенням:
1. Поділ за типом контактів

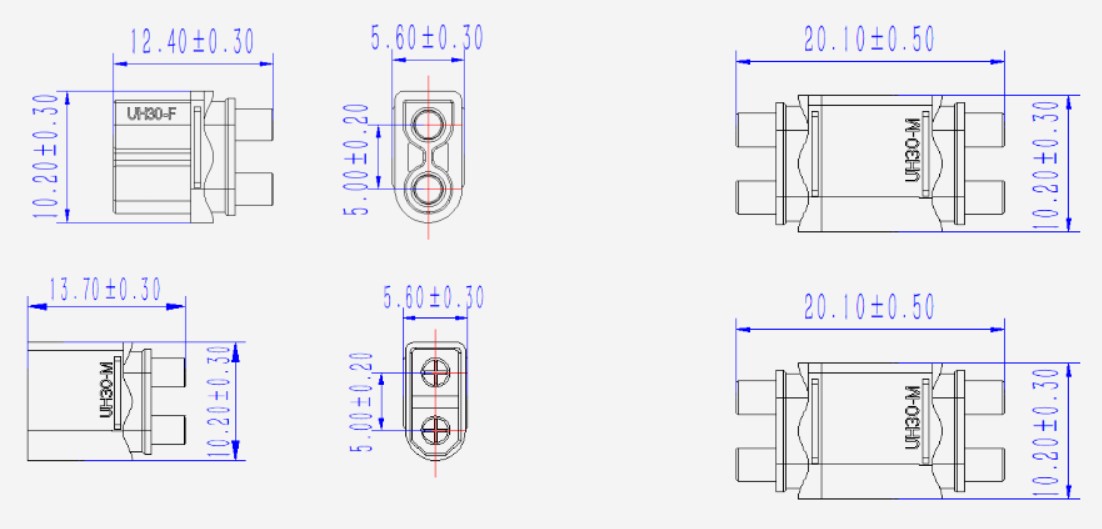

- UH30-M (Male / «Папа»): Штекер із виступаючими золоченими силовими пінами. Зазвичай встановлюється з боку споживача (наприклад, на плату контролера або регулятор).
- UH30-F (Female / «Мама»): Гніздо із закритими підпружиненими контактами. Монтується з боку джерела живлення (на акумулятор), щоб запобігти випадковому короткому замиканню.
2. Поділ за способом монтажу та конструкцією

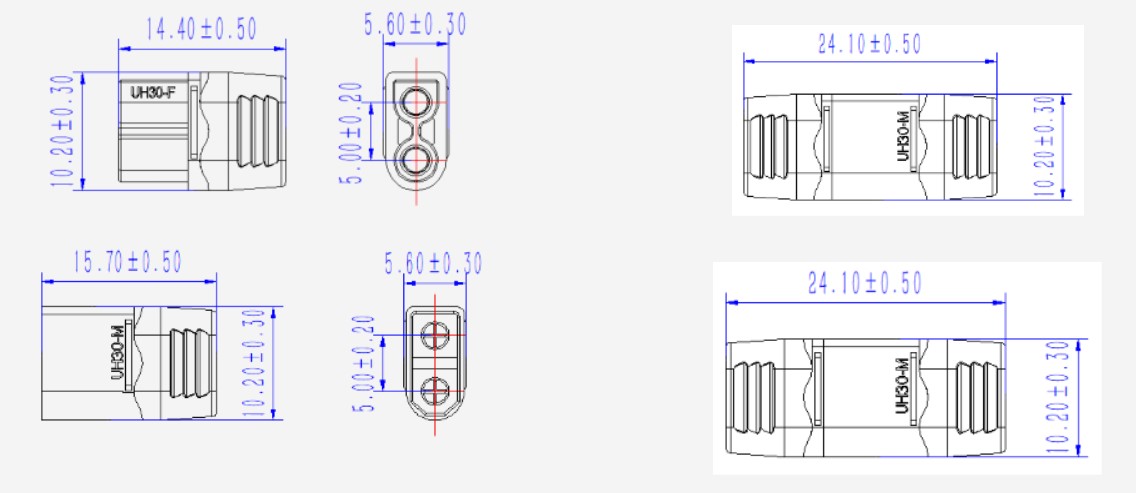

- UH30 для кабелю (Wire Connection): Стандартний варіант із чашечками під паяння силового дроту (зазвичай рекомендовано 16 AWG). Поставляється із захисними замикаючими кришками, які закривають місце пайки та забезпечують ізоляцію без використання термоусадки.

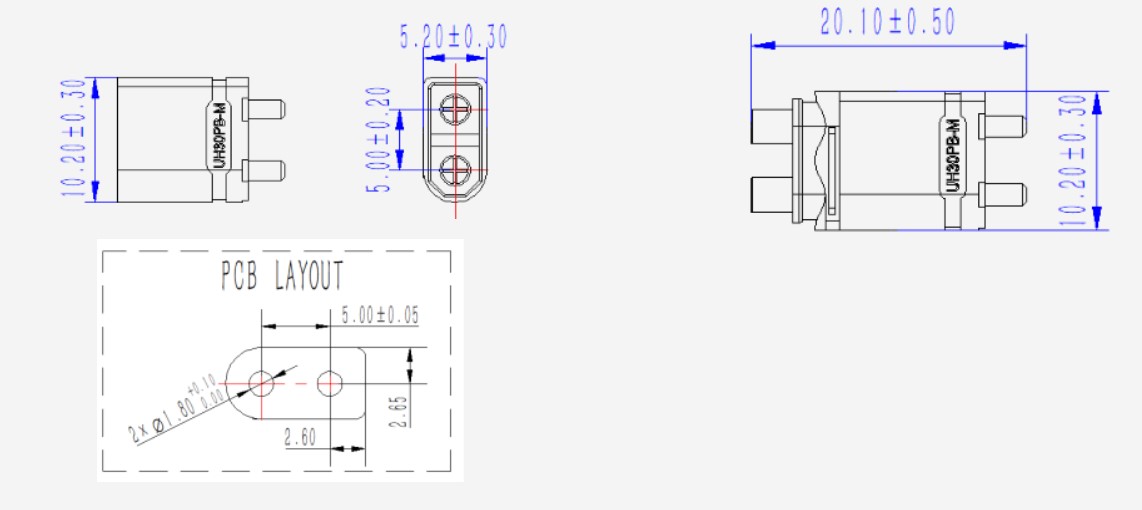

- UH30-PCB / UH30PW (на друковану плату): Версії із суцільними ніжками (DIP/THR) для прямого впаювання в текстоліт. UH30PW має кутовий вихід ($90^\circ$), що дозволяє підключати дріт паралельно платі для економії висоти.
Сфера застосування та технічні рекомендації щодо інсталяції
Конектори Amass UH30 є ідеальним вибором для легких швидкісних FPV-дронів (класу 2–4 дюйми, ультралайти, CineWhoop), портативних літій-полімерних (Li-Po) акумуляторних збірок малої ваги, мікро-робототехніки, систем живлення підвісів камер та компактних зарядних пристроїв.
Рекомендація інженера щодо монтажу: Ультракомпактні роз'єми вимагають точного дотримання температурного режиму при збірці. Масивні мідні жили дротів 16 AWG здатні швидко відводити тепло, тому пайку необхідно виконувати паяльником з потужним типом жала (температура близько 350-380°C) коротким імпульсом (не більше 2–3 секунд на контакт). Щоб уникнути мікро-деформацій пластику та порушення співвісності контактів при випадковому перегріві, завжди виконуйте пайку, попередньо жорстко з'єднавши UH30-M та UH30-F між собою.
