Конектори XT60

Класифікація та конструктивні модифікації роз'ємів серії XT60

У лінійці Amass третього покоління (Gen 3) роз'єми XT60 представлені спеціалізованими модифікаціями для різних типів монтажу та умов експлуатації:

• Кабельні роз'єми (Wire Type): Базові конектори XT60-M (male, тато) та XT60-F (female, мама) для збірки силових шлейфів, а також серія XT60H з додатковим захисним пластиковим кожухом, який ізолює паяні з'єднання без застосування термоусадкової трубки. Полегшені версії XT60U мають меншу вагу та зменшені габарити при збереженні струмових навантажень.
• Панельні та фланцеві роз'єми (Board & Panel Type): Модифікації для стаціонарної фіксації. Роз'єми XT60E-F та XT60E-M оснащені фланцем під гвинти M3 для жорсткого врізного монтажу на панелі корпусів приладів. Моделі XT60PW зігнуті під кутом 90° (Right Angle) та адаптовані для наскрізного THT-монтажу безпосередньо на друковані плати (PCB).
• Роз'єми із захистом від іскріння (Anti-Spark): Серія XT60-S має вбудований резистор попереднього заряду, що усуває іскріння та кидки струму при підключенні акумуляторів великої ємності.

Ключові технічні параметри роз'ємів XT60:

• Номінальний постійний струм: 30 А (за умови комутації кабелем 12 AWG).
• Максимальний піковий струм: 60 А (тривалістю до 30 секунд).
• Номінальна напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.55 мОм.
• Рекомендований калібр силового проводу: 12 AWG – 14 AWG.
• Матеріал контактної групи: Латунь із золотим напиленням (Gold Plated).
• Діапазон робочих температур: від -20°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів.

Усі різновиди XT60 сумісні між собою механічно, але мають принципові конструктивні відмінності за способом монтажу та додатковим функціоналом. Їх можна розділити на 5 основних інженерних груп:

1. Кабельні версії (Wire Type)

Класичні роз'єми під пайку на силові дроти (оптимально для силіконових кабелів калібру 12 AWG та 14 AWG).

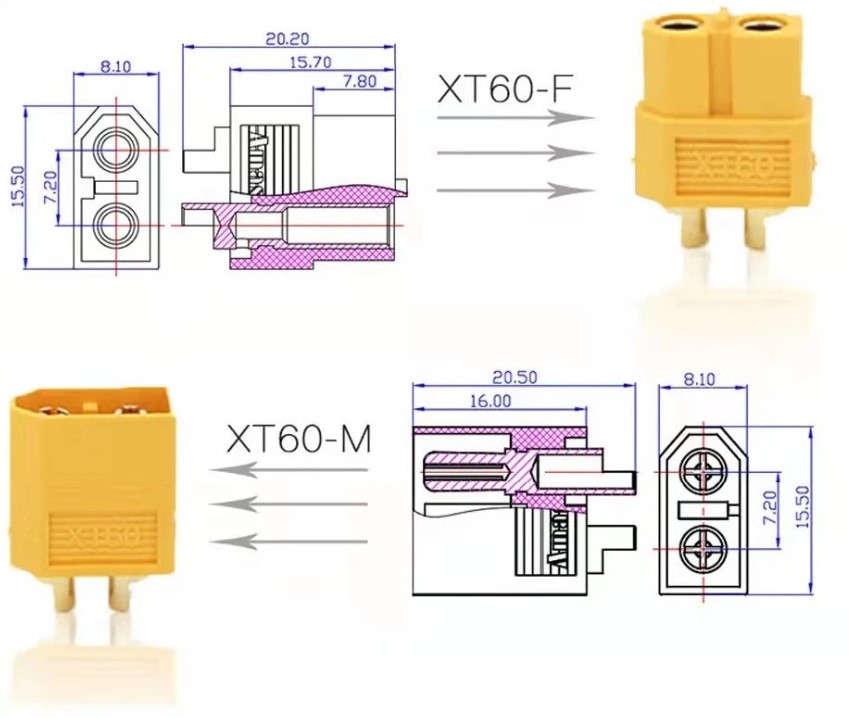

XT60 (Перше покоління)

• Конструктив: Традиційний жовтий корпус із гладкими боковими гранями. Напівкруглі лотки контактів ззаду відкриті.
• Особливість: Вимагає обов'язкової ізоляції кожного контакту за допомогою термоусадкових трубок після пайки.
• Статус: Поступово знімається з виробництва, поступаючись версії XT60U.

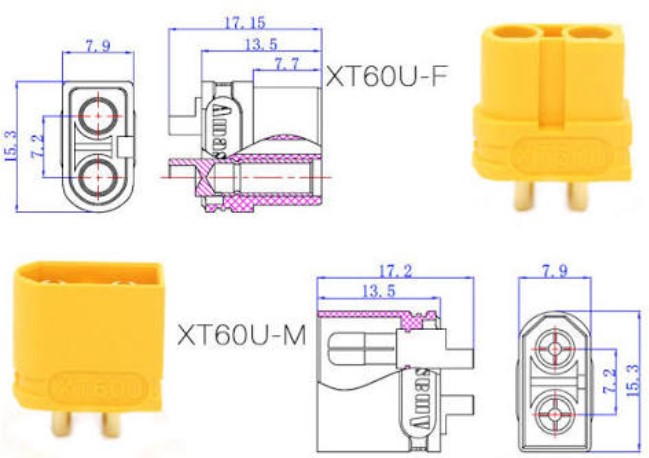

XT60U (Ультракомпактна та полегшена версія)

• Конструктив: Повністю взаємозамінна з класичним XT60, але корпус став коротшим та легшим. Вага пари зменшилась приблизно на 0.5 г.
• Відмінність: Більш сучасний полімер, менші габарити. Також вимагає використання термоусадки. Найпопулярніший роз'єм на збірках акумуляторів для FPV.

2. Кабельні версії із захисними кожухами (з кришками)

Головна перевага цієї групи — монтаж без термоусадки завдяки додатковим елементам захисту.

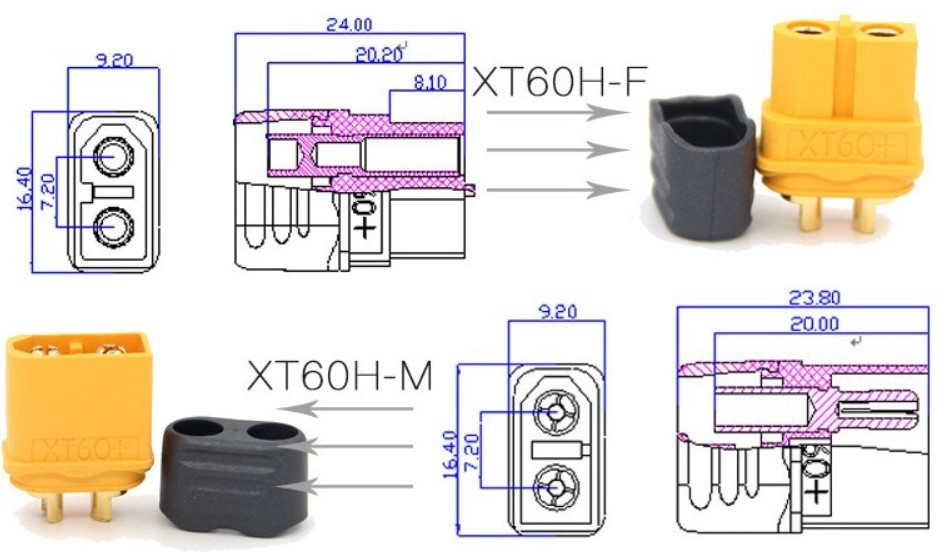

XT60H (XT60-F.C / XT60-M.C)

• Конструктив: На тильній стороні роз'єму додано кріпильні пази. У комплекті йде жорсткий сірий або чорний пластиковий ковпачок (Back Cover / хвостовик).
• Відмінність: Після припаювання дротів ковпачок замикається на корпусі, повністю ізолюючи місця пайки від КЗ та виконуючи роль фіксатора кабелю проти зламів. Значно прискорює серійну збірку.

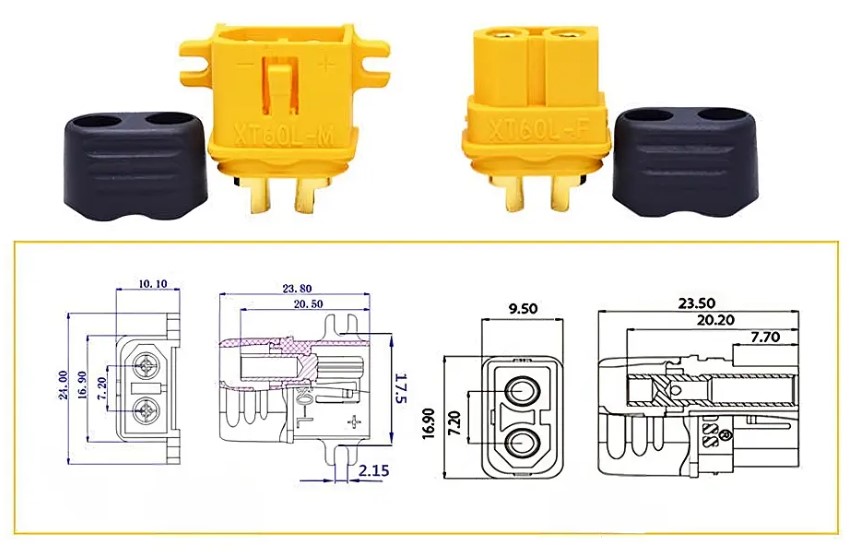

XT60-L (Версія з механічним фіксатором / замком)

• Конструктив: На корпусі розетки (Female) встановлено рухому пластикову клямку (засувку), а на вилці (Male) — відповідний паз.
• Відмінність: Забезпечує жорстке замикання пари, яке фізично не дозволяє роз'єму роз'єднатися під впливом сильних вібрацій або випадкового ривка за кабель. Розмикається лише при натисканні на клямку. Комплектується захисним кожухом.

3. Версії з іскрогасником (Anti-Spark)

Спеціалізовані роз'єми для високовольтних систем (від 4S до 6S+ Li-Po), де в момент підключення виникає іскра, яка руйнує контакти та шкодить електроніці.

XT60-S (XT60 Anti-Spark)

• Конструктив: Візуально схожий на звичайний XT60, але розетка (Female) має зелений або чорний колір корпусу з сигнальним маркуванням. На кінчику одного з контактів інтегровано мікро-резистор.
• Відмінність: При підключенні спочатку замикається контакт через резистор, що плавно заряджає конденсатори ESC (без іскри), а при повному з'єднанні ланцюг переходить на пряму мідну шину.

4. Версії для монтажу на плату (PCB Type)

Замість напівкруглих лотків під дріт мають плоскі або круглі суцільні ніжки для впаювання в текстоліт.

XT60-P / XT60U-P (Прямі контакти - Straight)

• Конструктив: Ніжки контактів спрямовані прямо вздовж осі роз'єму.
• Відмінність: Впаюється так, що роз'єм стоїть на платі вертикально. Застосовується в платах розподілу живлення (PDB) або на входах зарядних пристроїв.

XT60-R / XT60U-R (Кутові контакти - Right Angle)

• Конструктив: Ніжки загнуті вниз під кутом 90 градусів.
• Відмінність: Роз'єм лягає горизонтально на друковану плату, що критично важливо для низькопрофільних збірок електроніки.

5. Панельні версії з кріпленням (Panel Mount)

Розроблені для жорсткого закріплення роз'єму на стінках корпусів пристроїв, пультів, наземних станцій або рамах великих дронів.

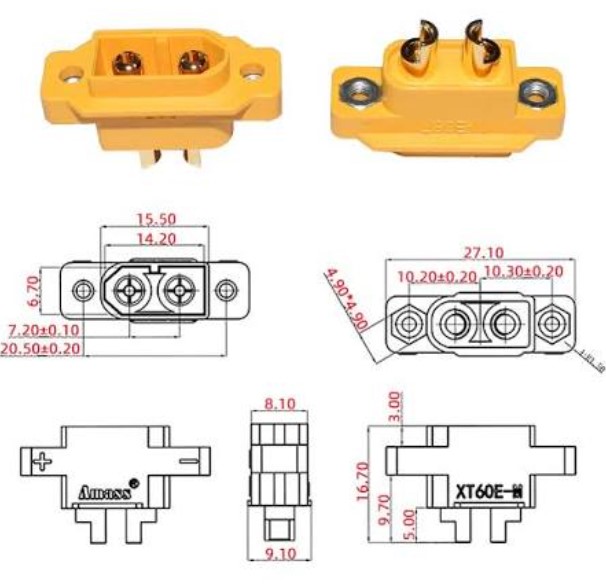

XT60E-M (Вилка з фланцем під гвинти)

• Конструктив: Корпус роз'єму "тато" (Male) має інтегровані бічні вушка з отворами під гвинти М3.
• Відмінність: Встановлюється зсередини або зовні панелі, жорстко прикручується гвинтами. Задня частина призначена під пайку дротів.

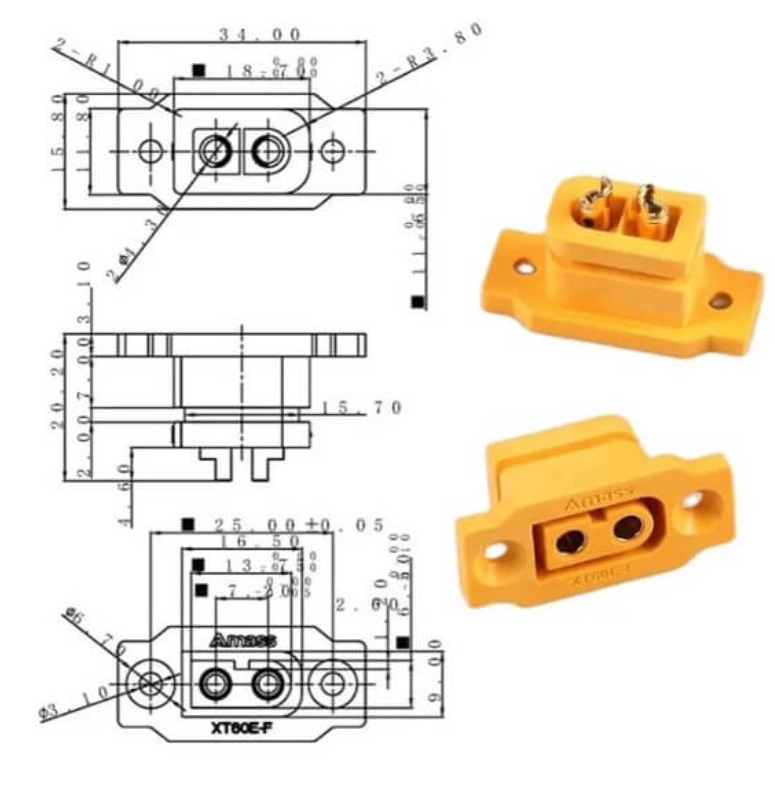

XT60E-F (Розетка з фланцем під гвинти)

• Конструктив: Дзеркальна версія попереднього роз'єму, але у корпусі "мама" (Female) з вушками під гвинти. Часто використовується для винесення порту живлення або зарядки на корпус пристрою.

XT60E1-M (Полегшена панельна вилка)

• Конструктив: Панельна версія Male, де вушка під гвинти зроблені не металевими вставками, а єдиним литим нейлоновим елементом корпусу. Менша вага, оптимізовані габарити.

Зведена таблиця відмінностей серії XT60

Модифікація	Тип монтажу	Потреба в термоусадці	Особливість корпусу	Головне застосування
XT60 / XT60U	На кабель	Так	Класичний гладкий корпус	Li-Po акумулятори (3S-6S), FPV-дрони
XT60H	На кабель	Ні (є ковпачок)	Захисний задній кожух	Швидка та безпечна збірка кабелів
XT60-L	На кабель	Ні (є ковпачок)	Механічний замок-засувка	Системи з екстремальною вібрацією
XT60-S	На кабель	Залежно від версії	Anti-Spark (іскрогасник)	Високовольтні системи 6S, ESC, інвертори
XT60-P	На плату	Ні	Вертикальна орієнтація	Зарядні станції, силові плати
XT60-R	На плату	Ні	Кутова орієнтація 90°	Бортова електроніка, польотні контролери
XT60E-M / F	На панель	Так (з тильного боку)	Бічні вушка під гвинти М3	Li-Po акумулятори (3S-6S), FPV-дрони

Область застосування та інженерні рекомендації

Роз'єми XT60 є основним інтерфейсом живлення для FPV-дронів (класу 5–7 дюймів), радіокерованих моделей (RC літаки, гелікоптери, автомоделі), збірних літій-іонних (Li-ion) та літій-полімерних (Li-Po) акумуляторних батарей. Також вони застосовуються в контролерах електротранспорту (електросамокати, моноколеса), портативних зарядних станціях, 3D-принтерах та інверторах.

Інженерна рекомендація щодо монтажу: Масивні латунні контакти кабельних роз'ємів мають високу теплоємність. Щоб уникнути зміщення осей контактів усередині пластикової матриці при пайці потужним паяльником, завжди з'єднуйте роз'єм, що монтується, з його зворотною технологічною частиною (парою). Замкнута структура утримує геометрію штирів навіть при короткочасному перегріві поліаміду.
