Конектори XT30

Класифікація та конструктивні модифікації роз'ємів XT30

У каталозі Amass третього покоління (Gen 3) роз'єми серії XT30 представлені у кількох конструктивних виконаннях, що дозволяє підібрати оптимальне рішення під конкретну інженерну задачу:

• Кабельні роз'єми (Wire Type): Класичні моделі XT30 та полегшені XT30U. Поставляються у виконанні Male (тато) для монтажу на кабель з боку споживача та Female (мама) для встановлення на акумуляторні збірки. Версії з індексом "H" (XT30H) комплектуються захисними ізолюючими ковпачками, що виключає потребу використання термоусадкової трубки.
• Роз'єми на плату (Board Type): Спеціалізовані конектори для наскрізного монтажу (THT). Модифікації XT30PW (Right Angle) призначені для горизонтальної пайки на друковану плату (під кутом 90 градусів), що є критично важливим для низькопрофільних FPV-стеків та плат розподілу живлення (PDB).

Ключові технічні параметри серії XT30:

• Номінальний робочий струм: 15 А (за умови використання кабелю відповідного перерізу).
• Максимальний піковий струм: 30 А (тривалістю до 30 секунд).
• Рекомендований калібр проводу: 16 AWG – 18 AWG.
• Матеріал контактної групи: Мідь (латунь) із золотим напиленням (24K Gold Plated, товщина шару відповідно до специфікацій виробника).
• Діапазон робочих температур: від -20°C до +120°C.
• Електричний ресурс: не менше 1000 циклів комутації.

Всі роз'єми серії XT30 мають однакову базову контактну групу (позолочені круглі цанги діаметром 2.0 мм) та однакові електричні параметри: номінальний струм 15А, максимальний короткочасний струм 30А, робоча напруга 500V DC. Проте вони кардинально відрізняються формою корпусу та способом монтажу.

За архітектурою корпусу та призначенням серію XT30 можна розділити на 4 основні групи:

1. Базові кабельні версії (Wire Type)

Призначені для пайки безпосередньо на силові дроти (зазвичай калібру 16 AWG, 18 AWG або 20 AWG).

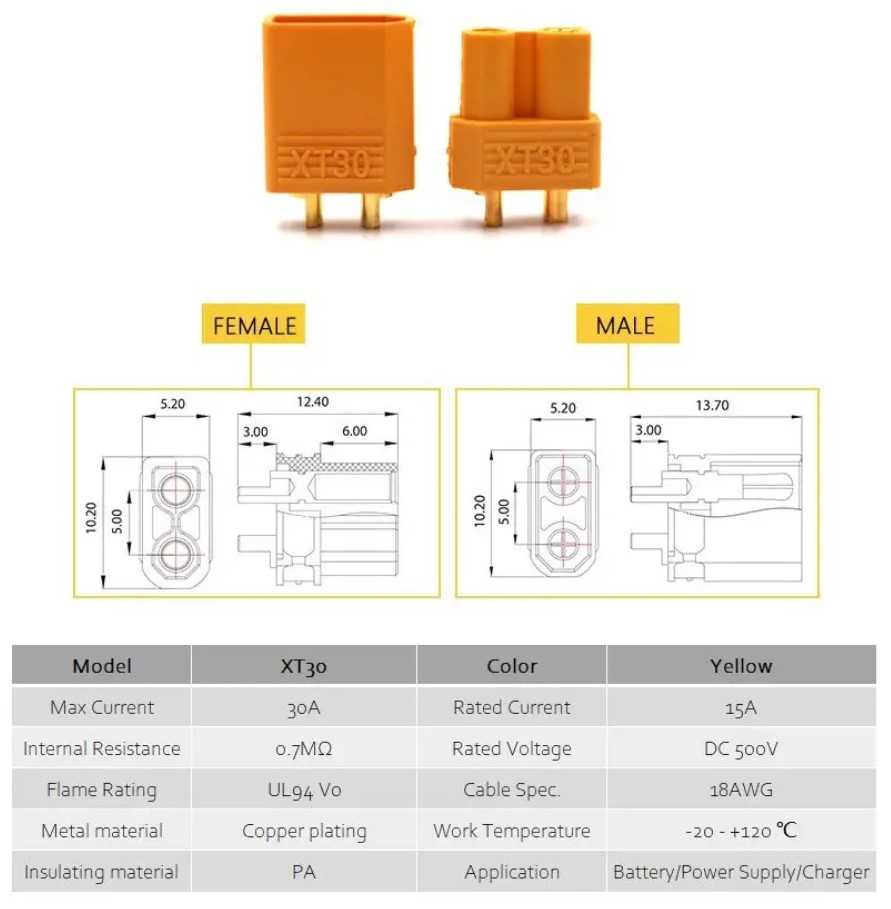

XT30 (Перше покоління)

• Конструктив: Класичний жовтий корпус із гладкими боковими гранями. На тильній стороні контактів є напівкруглі заглиблення (лотки) для пайки дротів.
• Особливість: Вимагає обов'язкової ізоляції місць пайки за допомогою термоусадкових трубок.
• Статус: Поступово витісняється версією XT30U.

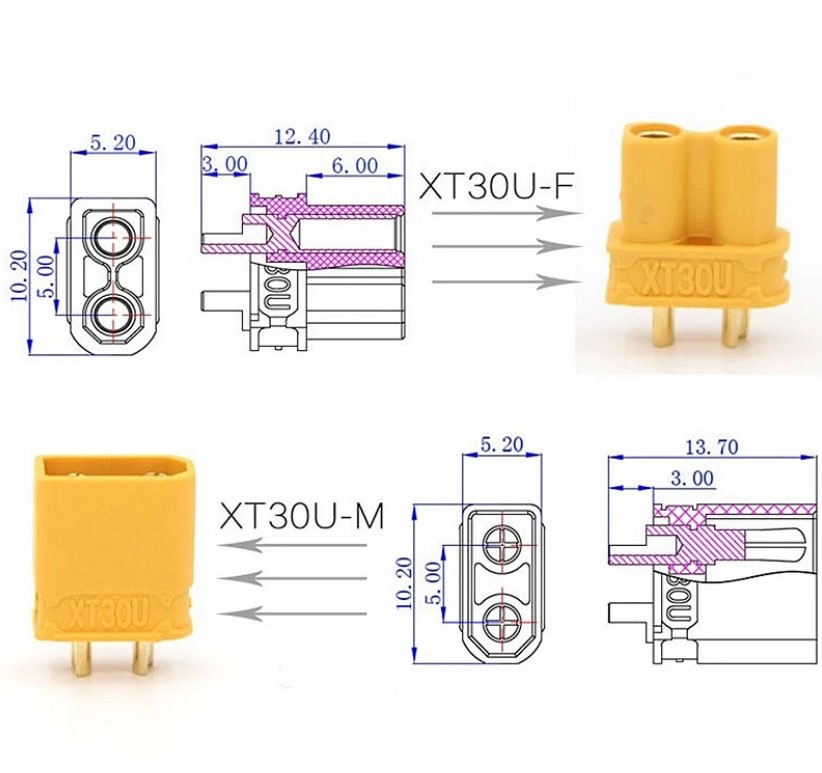

XT30U (Ультракомпактна версія)

• Конструктив: Модернізована версія класичного XT30. Корпус став трохи коротшим та легшим (вага пари всього близько 1.8 г).
• Відмінність від XT30: Повністю взаємозамінний з першим поколінням, але має меншу вагу. Також вимагає використання термоусадки. Найпопулярніший кабельний роз'єм для збірки мікро-акумуляторів.

2. Кабельні версії із захисними кожухами (з кришками)

Головна відмінність — наявність додаткового пластикового елемента, який позбавляє від необхідности використовувати термоусадку.

XT30(H)-F.С / XT30(H)-M.С (З пластиковим ковпачком)

• Конструктив: Корпус роз'єму має спеціальні пази на тильній стороні, а в комплекті йде жорсткий чорний або жовтий пластиковий хвостовик (колпачок / Back Cover).
• Відмінність: Після припаювання дротів цей кожух просто насувається на провода і зі клацанням фіксується на корпусі роз'єму. Він повністю ізолює контакти один від одного та захищає дріт від зламу. Це робить збірку акуратнішою, надійнішою та швидшою.

3. Версії для монтажу на плату (PCB Type)

Призначені для впаювання безпосередньо в текстоліт друкованої плати. Використовуються на польотних контролерах (FC), платах розподілу живлення (PDB) або регуляторах ESC. Вони не мають лотків під дріт — їхні контакти закінчуються прямими суцільними ніжками.

XT30-P / XT30U-P (Прямі контакти на плату - Straight)

• Конструктив: Ніжки контактів виходять прямо з тильної частини роз'єму паралельно корпусу.

• Відмінність: Припаюється так, що роз'єм стоїть на платі вертикально (перпендикулярно текстоліту). Кабель підключається зверху.

XT30-R / XT30U-R (Кутові контакти на плату - Right Angle)

• Конструктив: Латунні ніжки контактів вигнуті під кутом 90 градусів відносно осі роз'єму.
• Відмінність: Припаюється так, що роз'єм лежить горизонтально на платі (паралельно текстоліту). Це суттєво економить висоту збірки електроніки всередині низькопрофільних рам дронiв.

4. Панельні версії з кріпленням (Panel Mount)

Розроблені для винесення силового гнізда на зовнішній корпус пристрою, пульта або рами квадрокоптера.

XT30E-M (Вилка з вушками під гвинти)

• Конструктив: Корпус роз'єму "тато" (Male) обладнаний інтегрованими бічними фланцями ("вушками") з отворами під гвинти М2.
• Відмінність: Сам роз'єм ховається всередину корпусу пристрою, а назовні виглядає лише його лицьова частина. Жорстко фіксується гвинтами або саморізами до стінки корпусу. Контакти ззаду призначені під пайку дротів.

XT30E1-M (Полегшена панельна версія)

• Конструктив: Модифікація панельного роз'єму, де замість двох великих бічних фланців використовується компактніше кругове або одностороннє кріплення. Розроблено для екстремальної економії площі на панелі.

Зведена таблиця відмінностей для швидкого вибору

Модифікація	Тип монтажу	Потреба в термоусадці	Орієнтація / Особливість	Головне застосування
XT30 / XT30U	На дріт (пайка)	Так	Пряме підключення кабелю	Li-Po акумулятори (2S-4S), мікро-дрони
XT30H-F.C / M.C	На дріт (пайка)	Ні (є ковпачок)	Захисний пластиковий кожух	Швидка збірка якісних шлейфів живлення
XT30-P	На плату (PCB)	Ні	Вертикальна (Straight)	Плати PDB, зарядні пристрої, ESC
XT30-R	На плату (PCB)	Ні	Кутова 90° (Right Angle)	Польотні контролери FPV, низькі рами
XT30E-M	На панель	Так (з тилу)	З вушками під гвинти М2	Корпуси пристроїв, наземні станції керування

Сфера застосування та рекомендації щодо монтажу

Основна область експлуатації конекторів XT30 — збірка та ремонт мініатюрних квадрокоптерів (класу 2-4 дюйми, CineWhoop, Toothpick), радіокерованих моделей (RC літаки, автомоделі), а також портативної електроніки з живленням від Li-Po та LiFePO4 акумуляторів напругою до 500В.

При проведенні паяльних робіт рекомендується використовувати оригінальні зворотні частини (з'єднувати Male та Female перед пайкою). Це запобігає термічній деформації нейлонового корпусу та зміщенню осей контактів при випадковому перегріві жалом паяльника.
