Конектори MT30

Особливості та відмінності серії Amass MT30

Роз'єми серії MT30 є спеціалізованим кабельним рішенням третього покоління (Gen 3), яке поєднує високу ергономіку та надійність:

• Пряма співвісна геометрія: На відміну від кутових роз'ємів серії MR30, модель MT30 має строго циліндричну обтічну форму корпусу в зборі. Виводи під пайку розташовані лінійно, що дозволяє укладати зібраний силовий узел безпосередньо вздовж променів дрона або всередині вузьких трубчастих ніш рам.
• Інтегровані захисні кожухи: Моделі постачаються в комплекті зі знімними пластиковими ковпачками, які замикаються на задній частині роз'єму після завершення пайки. Кожух повністю ізолює місця з'єднання дротів, захищає кабельний ввід від зламу при вигинах та виключає потребу застосування термоусадкових трубок.
• Механічний ключ полярності: Нейлонова оболонка має асиметричний зріз, який робить фізично неможливим помилкове спряження фаз або переполюсовку при підключенні.

У категорії представлені оригінальні кабельні модифікації (Wire Type) MT30-M (вилка, тато) та MT30-F (розетка, мама).

Ключові технічні характеристики:

• Номінальний довготривалий струм: 15 А (за умови використання дроту перерізом 18 AWG).
• Максимальний імпульсний струм: 30 А (короткочасно, до 30 секунд).
• Номінальна робоча напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.70 мОм.
• Рекомендований калібр дроту, що підключається: 18 AWG, 20 AWG.
• Матеріал контактної групи: Латунь із зносостійким золотим покриттям.
• Діапазон робочих температур: від -20°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів.

MT30 ділиться на види за двома критеріями: тип "статі" (мама/папа) та тип монтажу (на дріт).

1. Поділ за типом контактів («Папа» / «Мама»)

Це класична пара, яка продається як комплект або окремо:

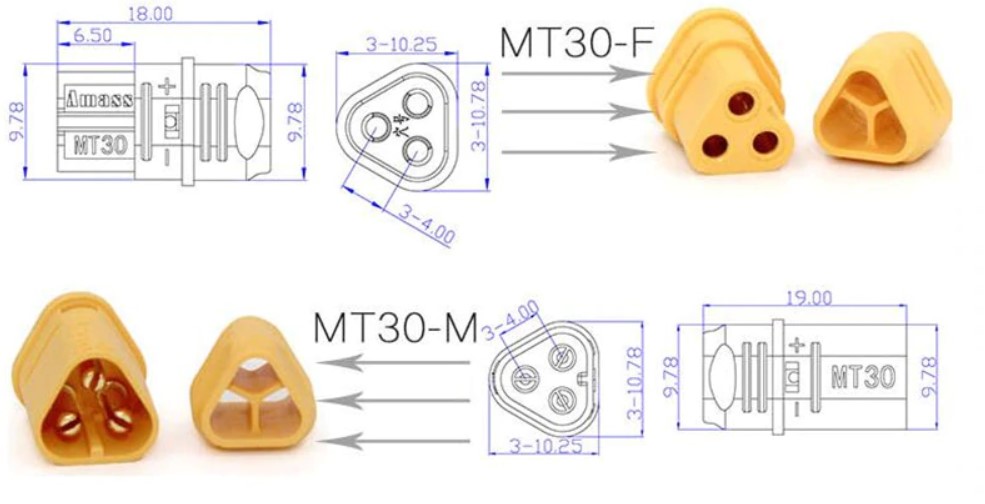

• MT30-M (Male / «Папа») — штекер із трьома виступаючими золоченими банановими пінами. Зазвичай його припаюють з боку двигуна. На корпусі є захисна спідниця, яка ховає контакти під час з'єднання.
• MT30-F (Female / «Мама») — гніздо із трьома отворами, всередині яких заховані підпружинені трубчасті контакти. Зазвичай припаюється з боку регулятора (ESC) або плати. Це робиться задля безпеки, щоб оголені контакти під напругою випадково нічого не закоротили.

2. Поділ за типом монтажу

• Стандартні MT30 (на дріт): Мають ззаду напівкруглі чашечки для паяння кабелів. У комплекті обов'язково йдуть пластикові захисні ковпачки (кришки). Вони встановлюються поверх місця пайки, тому вам не потрібна термоусадочна трубка

Область застосування та технічні рекомендації щодо інсталяції

Основна область експлуатації роз'ємів MT30 — мініатюрні FPV-дрони (класу 2–4 дюйми, CineWhoop, Toothpick), легкі радіокеровані авіамоделі (RC літаки, планери, міні-гелікоптери), компактні робототехнічні комплекси та медичне електрообладнання, що вимагає швидкознімного та захищеного 3-контактного інтерфейсу.

Рекомендації щодо монтажу:

1. Обов'язково надіньте захисні пластикові кожухи (ковпачки) на дроти до початку паяльних робіт. Після припаювання жил до клем встановити ковпачки буде неможливо.
2. Через близьке розташування трьох контактів усередині компактної матриці, пайку слід виконувати тільки при замкнутому стані роз'єму (з'єднавши Male та Female частини). Це запобіжить порушенню співвісності та тепловій деформації посадочних місць штирів у разі перегріву латуні паяльником.
3. Після завершення пайки та охолодження вузла зсуньте захисний кожух по кабелю вперед до фіксації внутрішніми засувками.
