Конектори LC60
Одно, двоконтактні силові роз'єми Amass LC60 представляють собою компактні кабельні з'єднувачі лінійного типу (1, 2 PIN). Ці високострумові конектори спроектовані для безпечної комутації потужних трифазних ланцюгів постійного струму. Головне завдання серії LC60 — забезпечити пряме, співвісне та вібростійке підключення високопродуктивних безколекторних електродвигунів (BLDC) до електронних регуляторів швидкості (ESC) в енергоємних системах із жорсткими вимогами до габаритів та аеродинаміки.
Конектори LC60 оптимізовані для тривалої роботи під постійним навантаженням до 40А, а модернізована контактна група легко витримує екстремальні пікові імпульси до 60А. Масивні циліндричні цанги з мідного сплаву мають зносостійке золоте напилення високої проби, що знижує перехідний опір до мінімуму (≤0.60 мОм). Оболочка із тугоплавкого поліаміду класу вогнестійкості UL94 V-0 виключає ризики теплової деформації матриці контактів.
Технологічні переваги та архітектура роз'ємів Amass LC60
- Монолітна ізоляція без термоусадки (Back Covers): До стандартного комплекту постачання входять міцні нейлонові задні кришки-кожухи. Вони жорстко замикаються на корпусі роз'єму після завершення пайки силових дротів. Це гарантує абсолютну діелектричну ізоляцію кожного контакту від КЗ та захищає кабельний ввід від зламу при вигинах шлейфу.
- Ідеальна співвісна спряженість: Лінійне розташування виводів під пайку формує гладкий циліндричний профіль з'єднаної пари. Це дозволяє легко протягувати силовий узол усередині вузьких карбонових променів, трубчастих шасі або щільно укладати проводку вздовж силових елементів рами, повністю виключаючи виступаючі частини.
- Вібростійкість вищого класу: З'єднання контактів оснащене внутрішнім фрикційним замком, що запобігає самовільному розмиканню ланцюга під дією резонансних вібрацій потужних двигунів. Чіткий механічний ключ на корпусі повністю захищає від переполюсовки та помилкового зсуву фаз.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LC60-M (male, тато) та розетками LC60-F (female, мама).
Ключові технічні характеристики:
- Номінальний довготривалий струм: 40 А (за умови комутації мідним дротом 10 AWG).
- Максимальний імпульсний струм: 60 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 0.60 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 10 AWG, 12 AWG.
- Матеріал контактів: Латунь/мідь із надчистим золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Основні типи та види серії LC60
1. Поділ за конфігурацією та кількістю контактів (PIN)

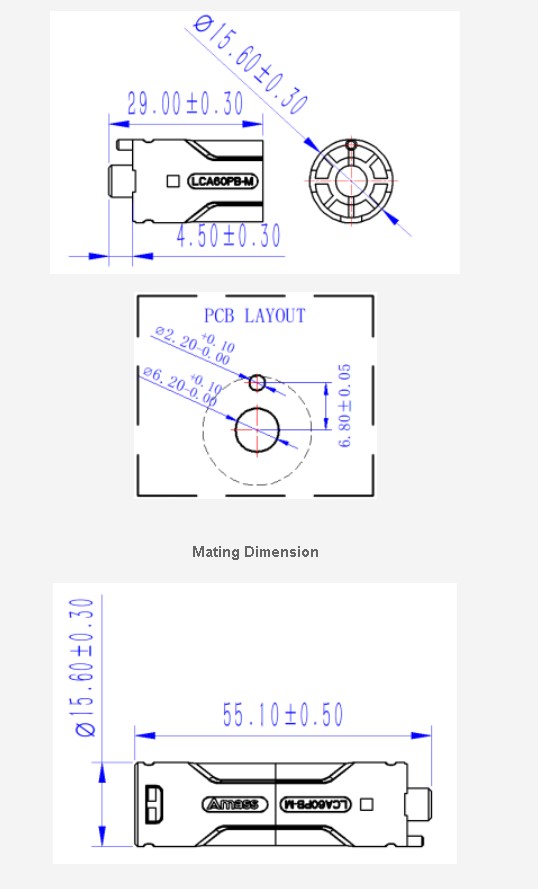

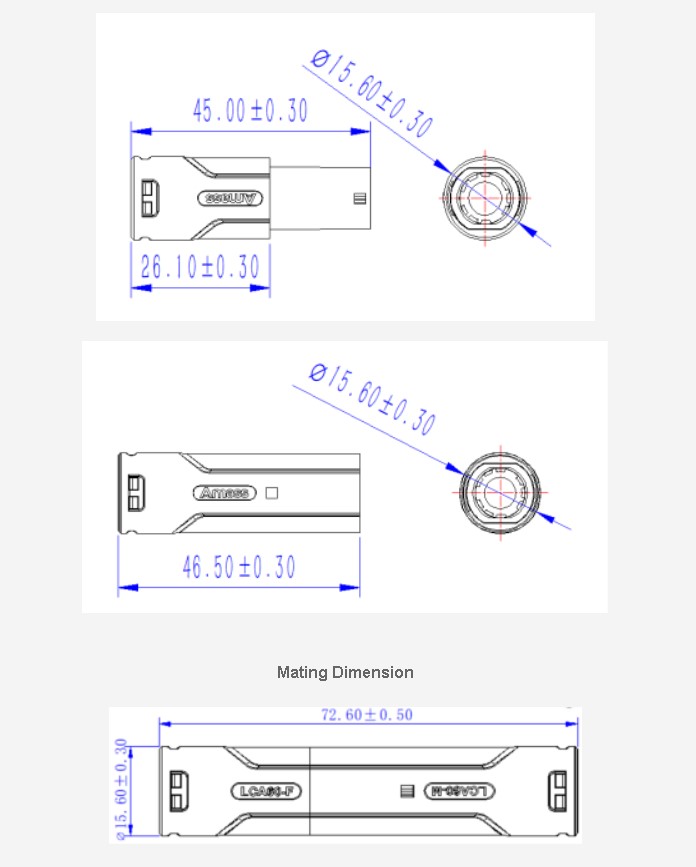

- LCA60 (1 PIN / Одноконтактний): Модульний однополюсний елемент. На боках корпусу має спеціальні пази ("ластівчин хвіст"). Завдяки цьому декілька модулів LCA60 можна зчепити між собою в один блок — наприклад, зібрати 3-піновий роз'єм для трифазного мотора або набрати потрібну кількість ліній для специфічного обладнання.

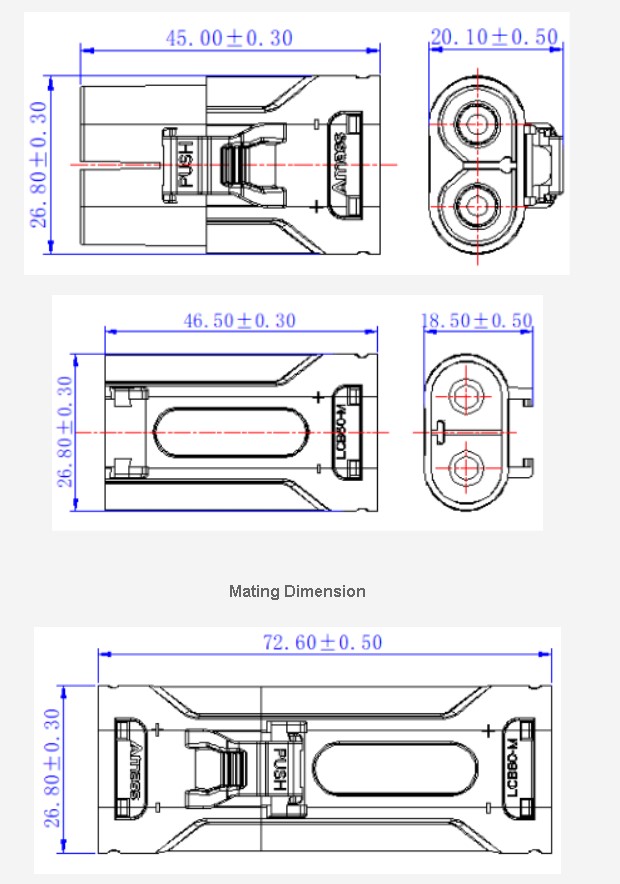

- LCB60 (2 PIN / Двоконтактний): Монолітний двополюсний конектор для класичних силових ліній постійного струму DC (плюс і мінус). Застосовується на акумуляторних батареях, контролерах електранспорту та в силових блоках живлення.
2. Поділ за «статтю» («Папа» / «Мама»)
- LC60-M (Male / «Папа»): Штекер із виступаючими штирьовими контактами (зазвичай ставиться з боку споживача струму — контролера, інвертора, мотора).
- LC60-F (Female / «Мама»): Гніздо із заглибленими посрібленими контактами. Завжди монтується на боці джерела живлення (акумулятора), щоб занурені контакти випадково не торкнулися металевих предметів під напругою.
3. Поділ за типом монтажу
-
Кабельний варіант (Cable mount):
-
Призначений під товстий силовий дріт перетином 10 AWG – 8 AWG.
-
Контакти підтримують як промислове шестигранне обтискання (Crimp), так і звичайне паяння.
-
Має суцільний захисний пластиковий ковпачок, що закриває місце обтискання/пайки без використання термоусадочної трубки.
-
-

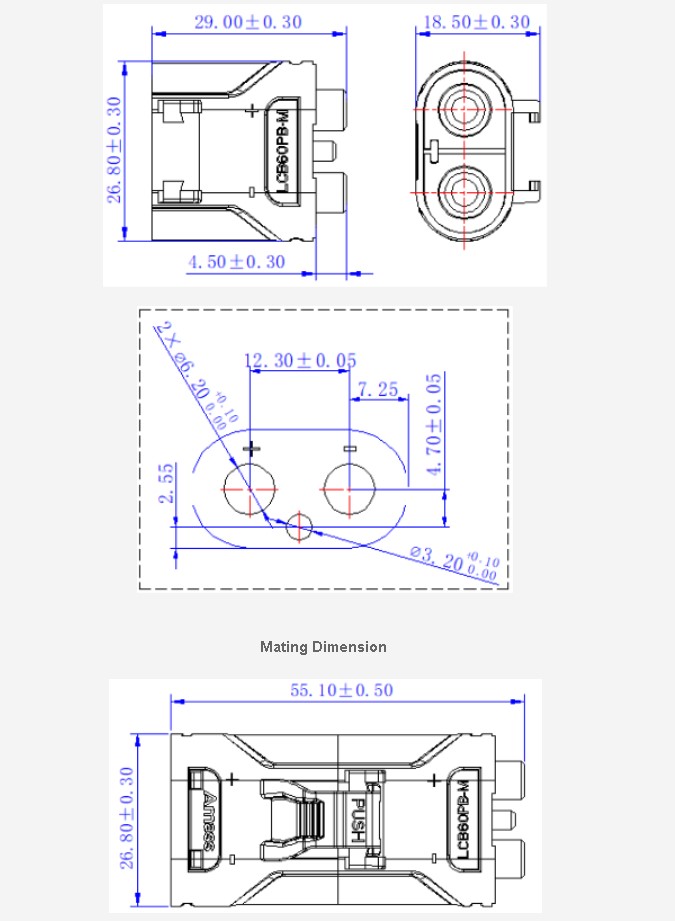

LCB60PB / LCB60-P (вертикальний на плату):
-
Оснащений плоскими потужними виводами для прямого розпаювання в друковану плату (PCB).
-
-

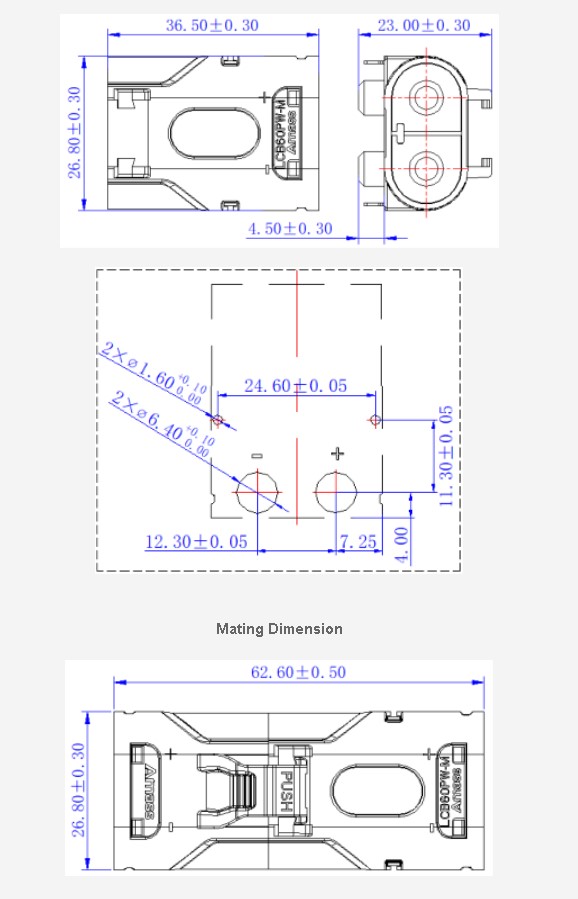

LCB60PW (кутовий 90° на плату):
-
Виводи вигнуті під прямим кутом для планарного підключення дротів паралельно платі.
-
Порівняння: Amass LC60 проти LC50 та XT60/XT90
| Параметр | Amass LC60 (LCA/LCB) | Amass LC50 | Amass XT60 | Amass XT90 |
| Кількість пінів | 1 PIN (LCA) або 2 PIN (LCB) | 1 PIN (LCA) або 2 PIN (LCB) | Тільки 2 PIN | Тільки 2 PIN |
| Номінальний струм | 60 А (пік до 100 А) | 50 А (пік до 80 А) | 30 А – 60 А | 40 А – 90 А |
| Рекомендований дріт | 10 AWG – 8 AWG | 10 AWG – 8 AWG | 14 AWG – 12 AWG | 10 AWG – 8 AWG |
| Фіксатор / Замок | Є (кліпса-засувка Push) | Є (кліпса-засувка Push) | Немає (тримається на тертці) | Немає (тримається на тертці) |
| Спосіб з'єднання | Обтискання або паяння | Обтискання або паяння | Тільки паяння | Тільки паяння |
Сфера застосування та рекомендації інженера щодо монтажу
Основна сфера експлуатації роз'ємів Amass LC60 — важкі промислові та сільськогосподарські БПЛА, квадрокоптери-сінеліфти, потужні радіокеровані моделі (RC літаки великих масштабів, гелікоптери), фазні лінії тягових двигунів електротранспорту (електросамокати, електровелосипеди) та приводні блоки робототехніки підвищеної потужності.
Інженерні рекомендації щодо інсталяції:
- Обов'язково надіньте захисні пластикові кожухи (ковпачки) на силові кабелі до початку паяльних робіт. Після припаювання жил до клем встановити ковпачки буде неможливо.
- Через велику товщину латунних гнізд та дротів калібру 10–12 AWG, вузол має величезну теплоємність. Для забезпечення якісної пайки застосовуйте паяльні станції потужністю від 90–120 Вт із широким типом жала.
- Щоб уникнути теплового зміщення осей контактів усередині розм'якшеного поліаміду при тривалому прогріві, виконуйте пайку тільки при замкнутому стані роз'єму (попередньо закомутувавши Male та Female частини між собою). Спряжена пара служить надійним механічним фіксатором та ефективним тепловідводом. Пайка має проводитися точково та швидко (до 3 секунд на контакт).
