Конектори XL16

Переваги та конструктив серії Amass XL16

• Інтегровані захисні кожухи (Back Covers): Кабельні модифікації XL16 постачаються в комплекті зі спеціальними хвостовиками-кожухами. Вони щільно замикаються на корпусі роз'єму після завершення пайки, повністю ізолюючи клеми від випадкових коротких замікань та захищаючи кабель від небезпечних зламів біля основи. Використання термоусадкових трубок більше не потрібне.
• Надійний захист від вібрацій: Конектори оснащені оптимізованим внутрішнім замком, що запобігає самовільному розмиканню контактної пари під впливом високочастотних вібрацій від двигунів.
• Механічний ключ: Асиметричний профіль пластикової матриці виключає можливість невірного спряження контактів або помилкового перевороту роз'єму при підключенні.

У каталозі представлені оригінальні модифікації XL16-M (male, тато) та XL16-F (female, мама), оптимізовані для швидкої та акуратної збірки бортових кабельних систем.

Ключові техничні характеристики:

• Максимальний робочий струм: Оптимізований для стабільного сигнального та малопотужного силового навантаження (залежно від перерізу дроту).
• Номінальна робоча напруга: До 500 В DC.
• Матеріал контактів: Латунний сплав із зносостійким золотим покриттям (Gold-plated).
• Матеріал корпусу: Високотемпературний поліамід (клас захисту UL94 V-0).
• Діапазон робочих температур: від -40°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів з'єднання.

Буква XL у назві серії означає Extra Small / Ultralight (Надкомпактна серія), а число 16 вказує на робоче струмове навантаження у 16 А (із короткочасним піком до 25–30 А).

1. Поділ за конфігурацією та кількістю контактів (PIN)

Лінійка XL16 випускається у двох базових варіаціях корпусу:

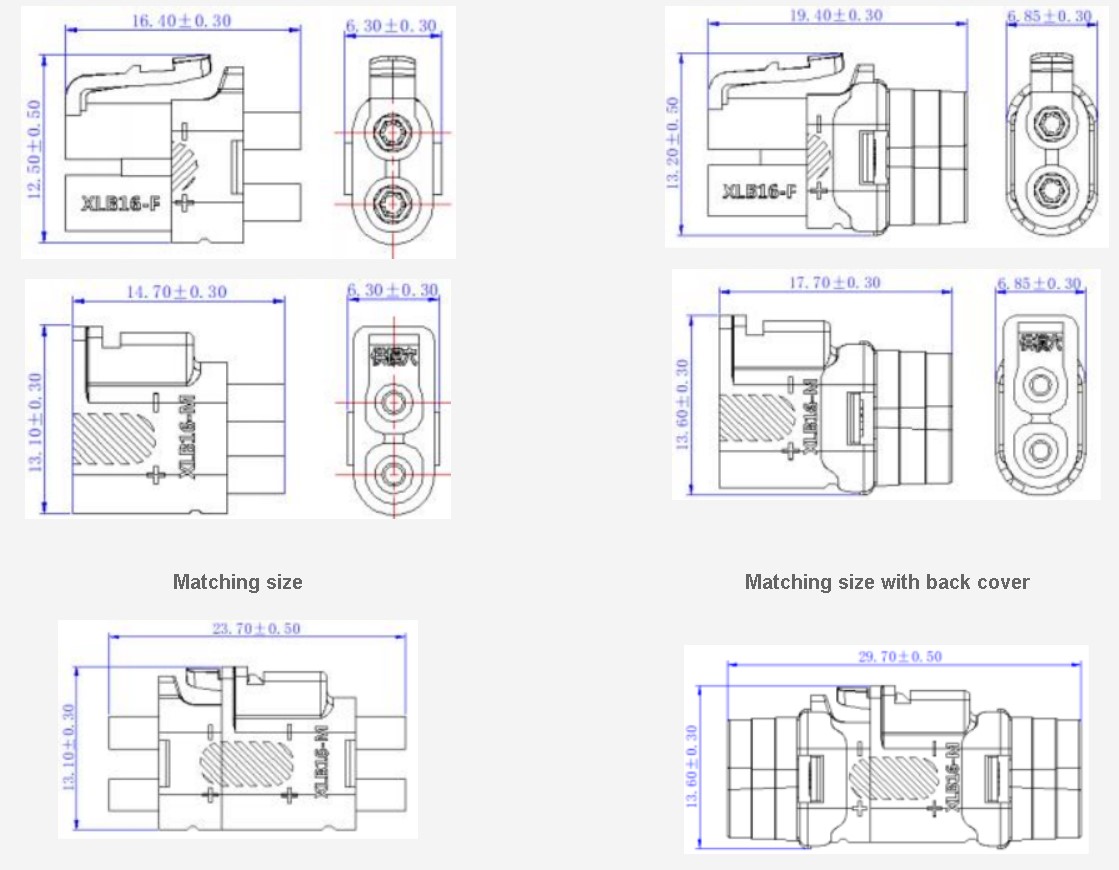

• XLB16 (2 PIN / Двоконтактний): Найпопулярніший ультракомпактний двополюсний роз'єм для ліній живлення постійного струму DC (плюс і мінус). Його створили як більш технологічну та вібростійку альтернативу класичним роз'ємам XT30.
• XLC16 (3 PIN / Триконтактний): Триконтактна версія. Призначена для внутрішнього підключення малопотужних трифазних безколекторних моторів (BLDC) або для силових ліній з один сигнальним контактом.

2. Поділ за «статтю» («Папа» / «Мама»)

• XL16-M (Male / «Папа»): Штекер із виступаючими посрібленими контактами. Монтується на кабель з боку споживача струму (плата живлення, контролер, мотор).
• XL16-F (Female / «Мама»): Гніздо із заглибленими підпружиненими контактами для запобігання замиканню. Запаюється або обтискається з боку джерела живлення (акумулятора).

3. Поділ за типом монтажу

• Кабельні варіанти (Line Mount):

  • Призначені під дріт перетином 18 AWG – 16 AWG.

  • Підтримують як швидке промислове шестигранне обтискання (Crimp), так і класичне паяння.

  • Комплектуються замикаючими пластиковими ковпачками-хвостовиками, які повністю фіксують провід і замінюють термоусадочну трубку.

• Версії на плату (PB / PCB Mount):

  • Модифікації з прямими плоскими ніжками для запаювання безпосередньо у друковані плати (наприклад, для внутрішніх з'єднань у блоках BMS чи контролерах).

4. Кольорове кодування серії

• Жовтий (Yellow / XL16-Y): Класичний / Універсальний колір Amass. Використовується для позначення стандартних силових ліній живлення DC (плюс / мінус), акумуляторних батарей або основних роз'ємів живлення плати.
• Червоний (Red / XL16-R): Використовується для позначення високовольтних ліній, плюсового полюса або спеціальних силових каналів. Часто застосовується в системах з кількома різними рівнями напруги (наприклад, 12V та 24V), щоб оператор або збирач випадково не підключив батарею до неправильного порту.
• Чорний (Black / XL16-B): Використовується для мінусових (GND) ліній, сигнальних шин або стандартного промислового монтажу. Застосовується у пристроях, де яскравий жовтий колір не підходить за дизайном корпусу (наприклад, у цивільній електронній техніці чи промислових датчиках).

Чим Amass XL16 відрізняється від серій XT30 та LC30?

Сфера застосування та технічні рекомендації щодо інсталяції

Основна область застосування роз'ємів Amass XL16 — комутація периферійних пристроїв у FPV-дронах та БПЛА (підключення курсових та тепловізійних камер, модулів GPS/компаса, світлодіодних контролерів, телеметрії, сервоприводів), а також збірка міжблочних інтерфейсів у робототехніці, системах розумного будинку та авіамоделюванні.

Рекомендації щодо монтажу:

1. Перед початком пайки кабельних версій обов'язково надіньте захисний пластиковий кожух (ковпачок) на дроти. Після фіксації кабелю до виводів встановити його буде неможливо.
2. Через мікро-розміри та близьке розташування виводів усередині пластикової матриці, пайку рекомендується виконувати короткими точковими імпульсами (не більше 1.5–2 секунд на контакт), використовуючи якісний флюс.
3. Щоб повністю виключити ризик термічного зміщення контактів при випадковому перегріві пластику, завжди виконуйте пайку, попередньо закомутувавши роз'єм XL16, що монтується, з його зворотною частиною (парою Male–Female). Після повного охолодження вузла зсуньте захисний кожух до клацання фіксаторів.
