Конектори XT150

Серія XT150 принципово відрізняється від попередніх (XT30/60/90), оскільки це одноконтактні (1 PIN) модульні роз'єми. Вони призначені для надвисоких струмових навантажень і дозволяють інженерам самостійно збирати багатоконтактні силові блоки (наприклад, 2-pin, 3-pin або більше) за допомогою бічних пазів («ластівчин хвіст») на корпусі.

Архітектура та переваги модульної системи Amass XT150

Конектори XT150 від заводу Changzhou Amass Electronics розроблені для подолання обмежень стандартних багатоконтактних колодок в умовах високих струмів та вібрацій. Ключові переваги інженерії серії XT150 включають:

• Прецизійна контактна група: В основі роз'єму лежать масивні круглі цангові контакти (бананового типу) діаметром 6.0 мм. Виготовлені з міді з товстим золотим покриттям, вони забезпечують величезну площу плями контакту та мінімальний перехідний опір (≤0.20 мОм), виключаючи теплові втрати.
• Високотехнологічні матеріали: Корпуси виконані з високотемпературного поліаміду (PA) із класом вогнестійкості UL94-V0. Пластик зберігає форму та діелектричні властивості при робочих температурах від -20°C до +120°C.
• Безпека комутації: На відміну від стандартних круглих клем («бананів»), контакти XT150 глибоко втоплені всередину пластикових гільз. Це повністю виключає ризик випадкового короткого замикання або ураження струмом при експлуатації.

Лінійка включає кабельні модифікації Wire Type: XT150-M (вилка, тато) та XT150-F (гніздо, мама). Напрямок пазів на корпусах є універсальним, що гарантує точне спряження зібраних багатоканальних блоків.

Серія складається з таких основних компонентів та модифікацій:

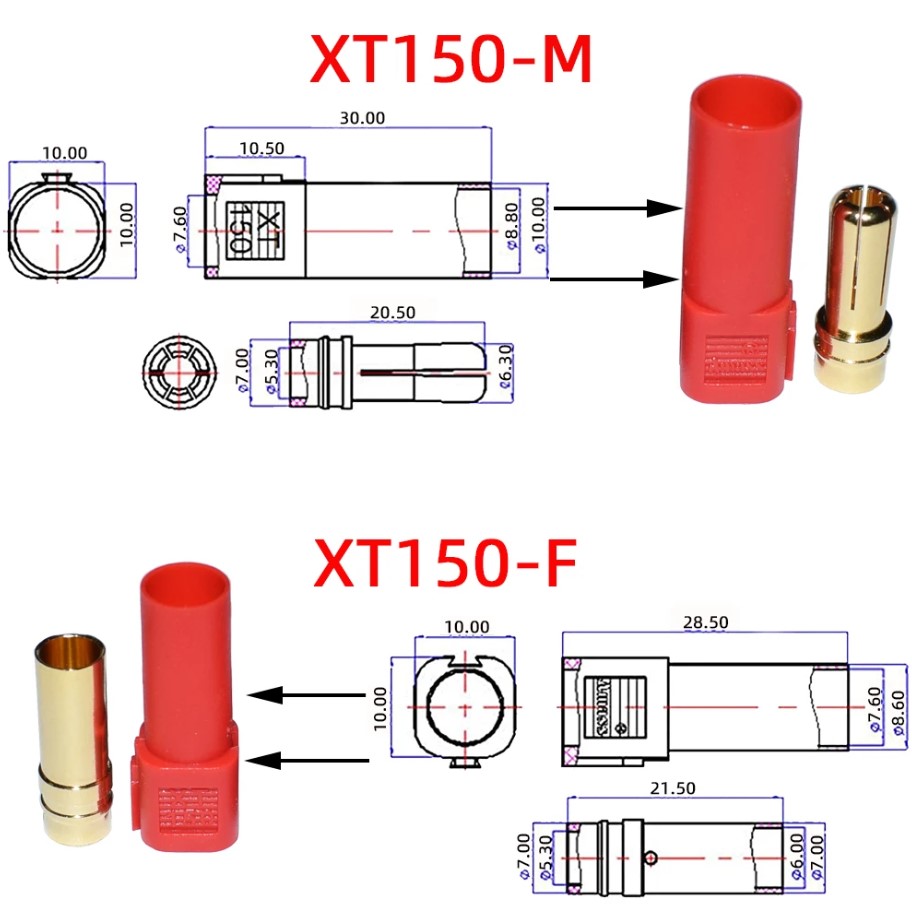

1. Базові поштучні модулі (Wire Type)

Призначені для пайки на надтовсті силові силіконові кабелі підвищеного перерізу (оптимально для дротів калібру 8 AWG та 10 AWG).

XT150 Male (Вилка / Папа)

• Конструктив: Круглий пластиковий корпус, всередині якого розміщено потужний суцільний латунний штир діаметром 6.0 мм із золотим напиленням.
• Особливість: Нейлонова оболонка має бічні пази для модульного з'єднання з іншими конекторами.

XT150 Female (Розетка / Мама)

• Конструктив: Відповідна кругла частина, що містить посилене цангове гніздо 6.0 мм.
• Особливість: Традиційно для бренду Amass, гніздо Female повністю втоплене всередину пластикового корпусу, що захищає контакти джерела живлення від випадкового КЗ об металеві елементи рами.

2. Кольорове кодування серії

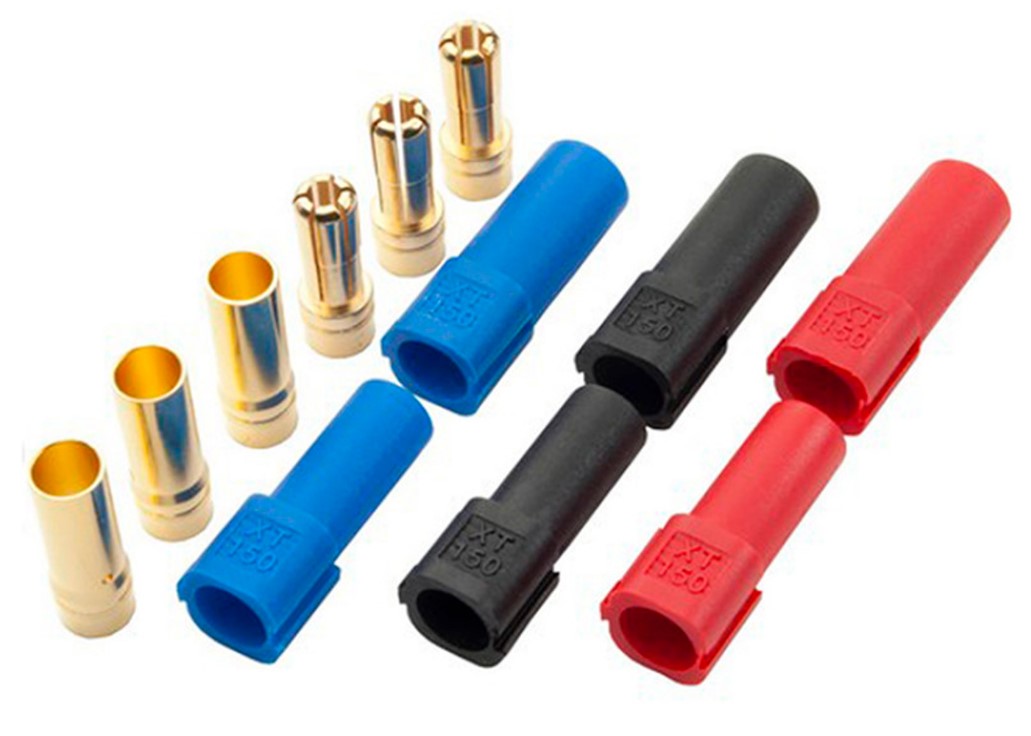

На відміну від більшості роз'ємів Amass, які випускаються переважно в жовтому кольорі, серія XT150 постачається в трьох офіційних кольорах:

• Червоний (Red): Використовується для маркування плюсової силової лінії (+).
• Чорний (Black): Використовується для маркування мінусової силової лінії (-).
• Синій (Blue): Спеціально розроблений для трифазних систем. Використовується для маркування фазних дротів бесколекторних двигунів (BLDC).

Кольорові корпуси полегшують візуальний контроль при підключенні та повністю виключають ризик помилкової переполюсовки під час збірки багатоконтактних блоків.

Ключові інженерно-техничні характеристики:

• Номінальний довготривалий струм: 60 А (за умови комутації силовим кабелем перерізом 8 AWG).
• Максимальний імпульсний струм: 150 А (короткочасно, до 30 секунд).
• Номінальна напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.20 мОм.
• Рекомендований калібр дроту, що підключається: 8 AWG, 10 AWG.
• Діаметр металевого контакту: 6.0 мм.
• Ресурс механічних комутацій: не менше 1000 циклів.

Область застосування та технічні рекомендації щодо інсталяції

Завдяки своїй надійності та здатності витримувати піки до 150А, роз'єми XT150 активно застосовуються у важких безпілотних комплексах та агродронах, силових ланцюгах потужних електровелосипедів, електросамокатів, для підключення трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC), а також у зарядних станціях та високовольтних промислових BMS-системах.

Інженерні рекомендації щодо монтажу:

1. Виводи роз'ємів розраховані на роботу з товстими кабелями (8–10 AWG), що мають високу теплоємність. Для якісного лудіння та пайки необхідно використовувати паяльне обладнання потужністю не менше 90–120 Вт.
2. Важлива послідовність збірки: Перед початком пайки обов'язково продіньте силовий дріт крізь пластиковий нейлоновий корпус роз'єму. Електричне підключення виконується методом пайки дроту безпосередньо до вилученого латунного контакту.
3. Після повного охолодження паяного з'єднання, металевий контакт із зусиллям затягується всередину пластикового корпусу до упору, де він жорстко фіксується внутрішнім замком-засувкою.
4. Формування багатоконтактних блоків (з'єднання пазів «ластівчин хвіст») рекомендується виконувати до моменту продівання дротів, коли корпуси ще вільні.
