Конектори LF40
Двоконтактні силові роз'єми Amass LF40 — це серія компактних кабельних з'єднувачів лінійного типу (2 PIN), розроблених для надійної та безпечної передачі енергії в ланцюгах постійного струму. Конектори серії LF40 створені як співвісна трубчаста альтернатива класичним кутовим роз'ємам серій XT60 та UH60. Вони оптимізовані для застосування в сучасних FPV-системах, робототехніці та авіамоделюванні, де необхідний циліндричний обтічний профіль з'єднання, мінімальна вага та суворе обмеження за габаритами.
Роз'єми LF40 розраховані на стабільну передачу постійного номінального струму до 25А, а посилена контактна група здатна витримувати короткочасні пікові імпульси до 40А. Циліндричні цангові контакти з мідного сплаву покриті щільним шаром золотого напилення, що забезпечує ультранизький перехідний опір (≤1.0 мОм). Корпус виконаний із модифікованого інженерного поліаміду класу вогнестійкості UL94 V-0, що є стійким до термічних навантажень під час пайки.
Переваги та конструктив серії Amass LF40
Конектори лінійки LF40 представляють собою збалансоване рішення нового покоління Amass, що поєднує високу струмовіддачу та мінімальну вагу в трубчастому форм-факторі:
- Інтегрований захист без термоусадки (Back Covers): Кабельні модифікації комплектуються жорсткими пластиковими задніми кожухами (ковпачками). Вони замикаються на тильній стороні роз'єму після завершення паяльних робіт, надійно ізолюючи контакти від коротких замикань та захищаючи жили дроту від механічних пошкоджень на злам при вигинах шлейфу.
- Співвісна трубчаста геометрія: Лінійне розташування виводів під пайку формує ідеальний циліндричний профіль спряженої пари. Це дозволяє прокладати силові кабелі всередині вузьких ніш, карбонових променів або щільно фіксувати джгути стяжками вздовж конструктивних елементів рами без утворення виступаючих частин, знижуючи паразитний аеродинамічний опір.
- Вібростійкий замок та захист від помилок: Профіль нейлонового корпусу оснащений оптимізованим фрикційним замком, що запобігає самовільному розмиканню контактів під дією сильних резонансних вібрацій. Виражений асиметричний ключ повністю захищає від переполюсовки при підключенні.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LF40-M (male, тато) та розетками LF40-F (female, мама).
Ключові технічні характеристики:
- Номінальний довготривалий струм: 25 А (за умови використання дроту 14 AWG).
- Максимальний імпульсний струм: 40 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 1.0 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 14 AWG, 16 AWG, 18 AWG.
- Матеріал контактів: Латунь/мідь із зносостійким золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Основні види та типи серії LF40

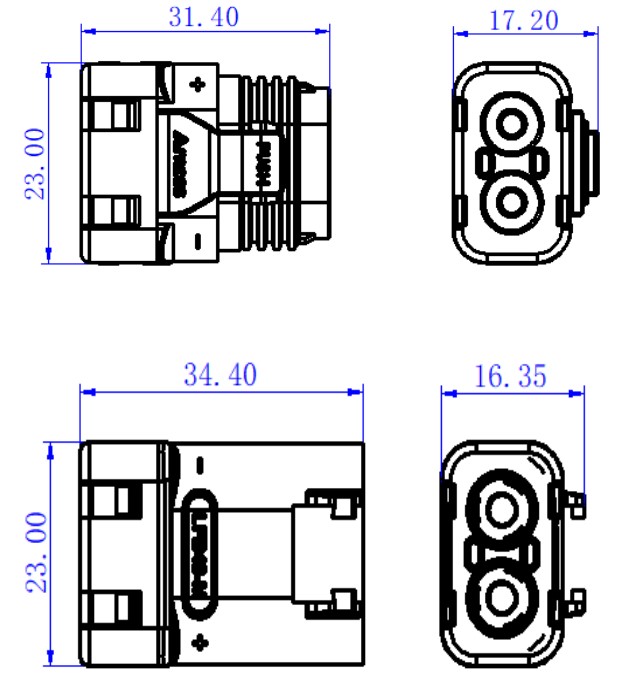

1. Поділ за «статтю» («Папа» / «Мама»)
Оскільки це з'єднання призначене для монтажу безпосередньо на кабелі, лінійка ділиться на стандартну пару:
- LFB40-M (Male / «Папа»): Штекер із посрібленими штирьовими контактами та натискною кнопкою-засувкою
PUSH. Запаюється або обтискається на кабель з боку споживача живлення (контролер, моторний блок, інвертор). - LFB40-F (Female / «Мама»): Гніздо із заглибленими посрібленими трубами. Всередині посадкового місця розміщено силіконове ущільнювальне кільце (O-ring). Монтується на кабель з боку джерела живлення (акумулятора) для безпеки.
2. Анатомія герметичності та монтаж
Система водонепроникності IP67 у серії LF40 влаштована за триступеневим принципом:
- Центральний O-ring: Еластичний силіконовий ущільнювач синього або червоного кольору стискається між корпусами
MтаFпід час спрацьовування замкаPUSH, повністю ізолюючи контакти від води й бруду. - Кабельні сальники: Ззаду кожного роз'єму знаходяться силіконові ущільнювальні втулки під дріт перетином 12 AWG – 10 AWG.
- Спосіб монтажу: Контакти підтримують як швидке промислове шестигранне обтискання (Crimp), так і звичайну пайку. Захисні хвостовики фіксують сальники й прикривають місце з'єднання.
Порівняння: Amass LF40 проти LF30 та звичайного LC40
| Параметр | Amass LF40 (LFB40) | Amass LF30 (LFB30) | Amass LC40 (LCB40) |
| Кількість пінів / Тип | Тільки 2P, на кабель | Тільки 2P, на кабель | 2P (є версії на плату та кабель) |
| Захист від вологи (IP) | IP67 (повна герметичність) | IP67 | IP40 (тільки базовий захист) |
| Номінальний струм | 40 А (пік до 60 А) | 20 А (пік до 30 А) | 30 А – 40 А |
| Рекомендований дріт | 12 AWG – 10 AWG | 14 AWG – 12 AWG | 12 AWG – 10 AWG |
| Ущільнювачі в комплекті | Силіконовий O-ring + сальники | Силіконовий O-ring + сальники | Відсутні |
| Замок / Фіксатор | Є (кліпса PUSH) | Є (кліпса PUSH) | Є (кліпса PUSH) |
Чим LF40 відрізняється від LF30?
LF40 — це прямолінійний апгрейд LF30 за потужністю. Якщо LF30 розрахований на дрібніші лінії до 20–30 А (14–12 AWG), то LF40 призначений для товстого кабелю 10 AWG і струму 40 А. Це ідеальний вибір для герметичного підключення тягових акумуляторів на агродронах, водному транспорті та вуличних роботах, де можлива робота під дощем чи омивання водою під тиском.
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LF40 — силові лінії живлення швидкісних та рейсингових FPV-дронів (класу 4–5 дюймів), легкі промислові БПЛА, радіокеровані авіамоделі середніх масштабів, компактні акумуляторні збірки (Li-Po, Li-ion), приводні блоки робототехніки та будь-які силові шини постійного струму із жорсткими вимогами до вагової культури збірки.
Рекомендації щодо монтажу:
- Обов'язково надіньте задній пластиковий кожух (ковпачок) на дроти до початку пайки. Після фіксації кабелю до латунних виводів встановити ковпачки буде неможливо.
- Циліндричні позолочені гнізда мають високу теплоємність. Щоб уникнути теплового зміщення контактів усередині нейлової матриці при прогріві, пайку необхідно виконувати виключно в замкнутому стані (попередньо з'єднавши LF40-M та LF40-F між собою). Спряжена пара працює як ефективний тепловідвід.
- Лудіння та пайку дротів 14–16 AWG слід виконувати паяльником потужністю 60–80 Вт короткими точковими імпульсами (до 2–3 секунд на контакт). Після повного охолодження зсуньте захисний кожух по кабелю вперед до клацання засувок.
