Конектори LC30
Дво або Триконтактні силові роз'єми Amass LC30 представляють собою ультракомпактні кабельні з'єднувачі лінійного типу (2, 3 PIN), спроектовані для комутації малопотужних ланцюгів постійного струму. Конектори серії LC30 розроблені для забезпечення максимально акуратного та обтічного підключення безколекторних двигунів (BLDC) до електронних регуляторів швидкості (ESC) у надлегких авіамодельних та робототехнічних системах.
Незважаючи на свої мікроскопічні габарити, роз'єм розрахований на стабільну передачу номінального струму до 15А (із короткочасними піковими імпульсами до 30А). Контактна група виконана з мідного сплаву з щільним золотим напиленням, що знижує перехідний опір до ≤1.0 мОм. Корпус із модифікованого інженерного поліаміду класу вогнестійкості UL94 V-0 є стійким до високих температур пайки та зберігає геометрію штирів.
Переваги та конструктив серії Amass LC30
- Інтегровані захисні кожухи (Back Covers): До стандартної комплектації кабельних роз'ємів входять жорсткі пластикові задні ковпачки. Вони із клацанням фіксуються на корпусі після завершення пайки дротів, надійно ізолюючи контакти та запобігаючи небезпечному зламу жил біля основи вводу. Це повністю позбавляє від потреби усадки громіздких термоусадкових трубок.
- Співвісна трубчаста компоновка: Лінійне розташування виводів та циліндричний профіль зібраної пари дозволяють укладати вузол з'єднання безпосередньо вздовж тонких променів рам квадрокоптерів або ховати кабель усередині трубчастих конструкцій рами, знижуючи аеродинамічний опір.
- Надійна вібростійка фіксація: Конектори забезпечені оптимізованим внутрішнім фрикційним замком, що виключає самовільне розмикання контактів під впливом високочастотних вібрацій моторів. Механічний асиметричний ключ на корпусі повністю захищає від переполюсовки та невірного спряження фаз.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LC30-M (male, тато) та розетками LC30-F (female, мама).
Ключові технічні характеристики:
- Номінальний довготривалий струм: 15 А (за умови використання дроту 18 AWG).
- Максимальний імпульсний струм: 30 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір傾 контакту: ≤ 1.0 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 18 AWG, 20 AWG, 22 AWG.
- Материал контактів: Латунь/мідь із надчистим золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Серія Amass LC30 належить до лінійки LC (Lock/Clip) — це промислові силові конектори яскравого оранжевого або чорного кольору, розроблені переважно для електротранспорту (електровелосипеди, скутери), силового інструменту, агродронів, садової техніки та робототехніки.
Їхня головна відмінність від серій XT, MT чи UH — це наявність механічної засувки (Lock catch / bayonet), яка запобігає роз'єднанню від сильної вібрації чи трясіння, а також підтримка шестигранного обтискання (crimping/riveting) замість обов'язкового паяння.
1. Поділ за кількістю контактів (PIN)
Серія LC30 випускається у двох базових конфігураціях за кількістю пінів:

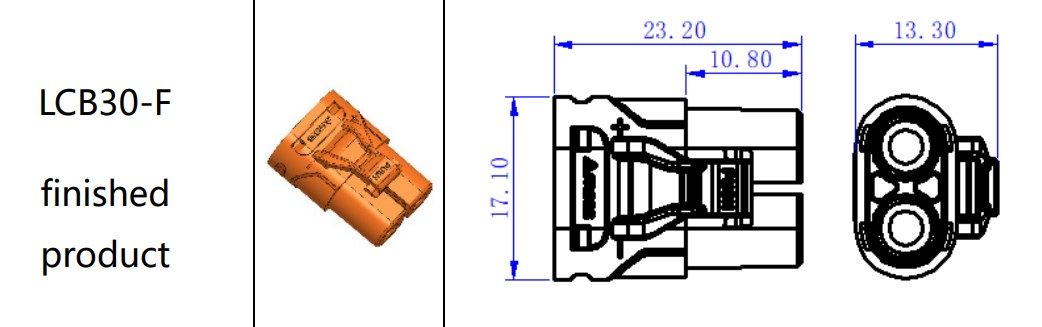

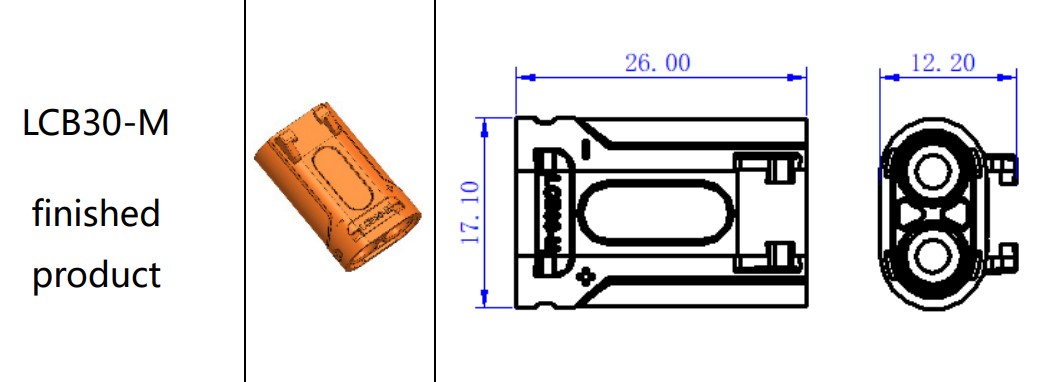

- LCB30 (2 PIN): Двоконтактні роз'єми для силових ліній постійного струму (плюс і мінус). Застосовуються для підключення акумуляторів і контролерів.

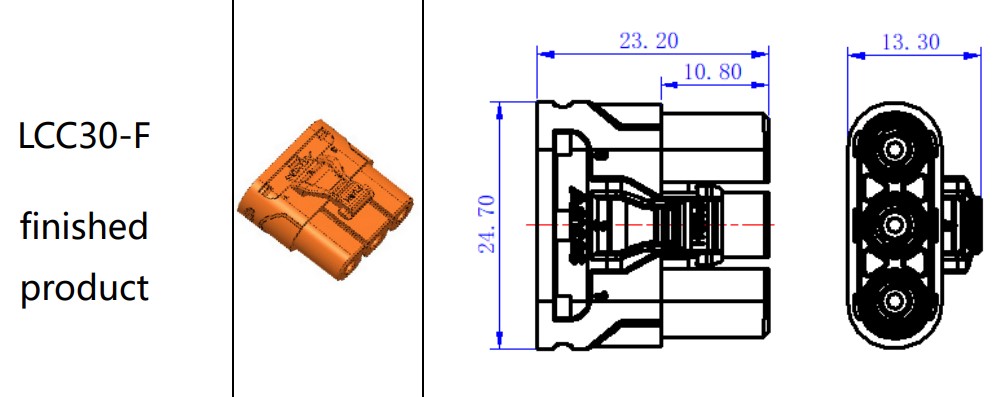

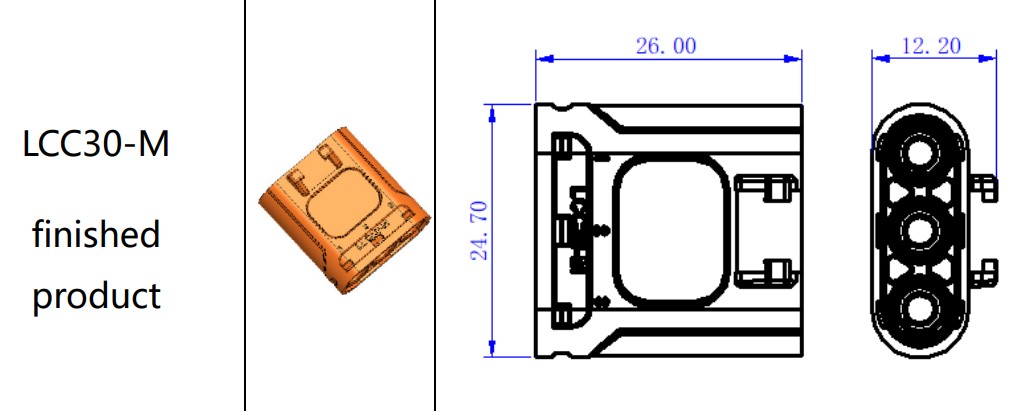

- LCC30 (3 PIN): Триконтактні роз'єми. Призначені для підключення трифазних безколекторних моторів (BLDC) або силових ліній із додатковим сигнальним контактом.
2. Поділ за типом контакту («Папа» / «Мама»)
- LC30-M (Male / «Папа»): Штекер із виступаючими посрібленими контактами. Зазвичай встановлюється з боку споживача (мотор, контролер, зарядний пристрій).
- LC30-F (Female / «Мама»): Гніздо із заглибленими підпружиненими контактами. Встановлюється на боці джерела живлення (акумуляторної батареї) для запобігання замиканню.
3. Поділ за типом монтажу
-
На кабель (Cable / Line mount):
-
Контакти розраховані під дріт перетином 14 AWG – 12 AWG.
-
Монтаж здійснюється методом шестигранного обтискання (Hexagonal riveting) або паяння. Це суттєво прискорює серійну збірку на заводах.
-
-

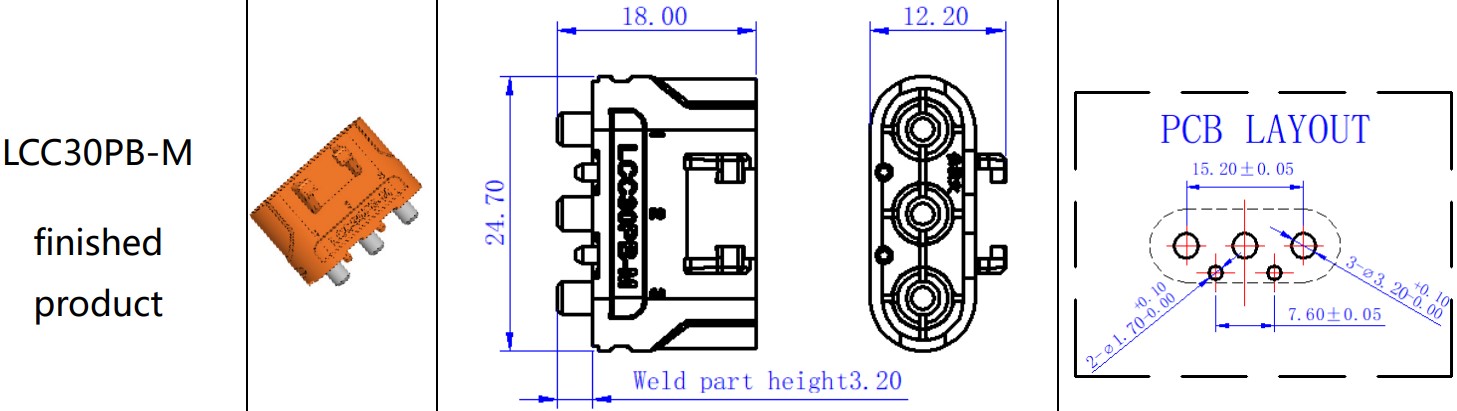

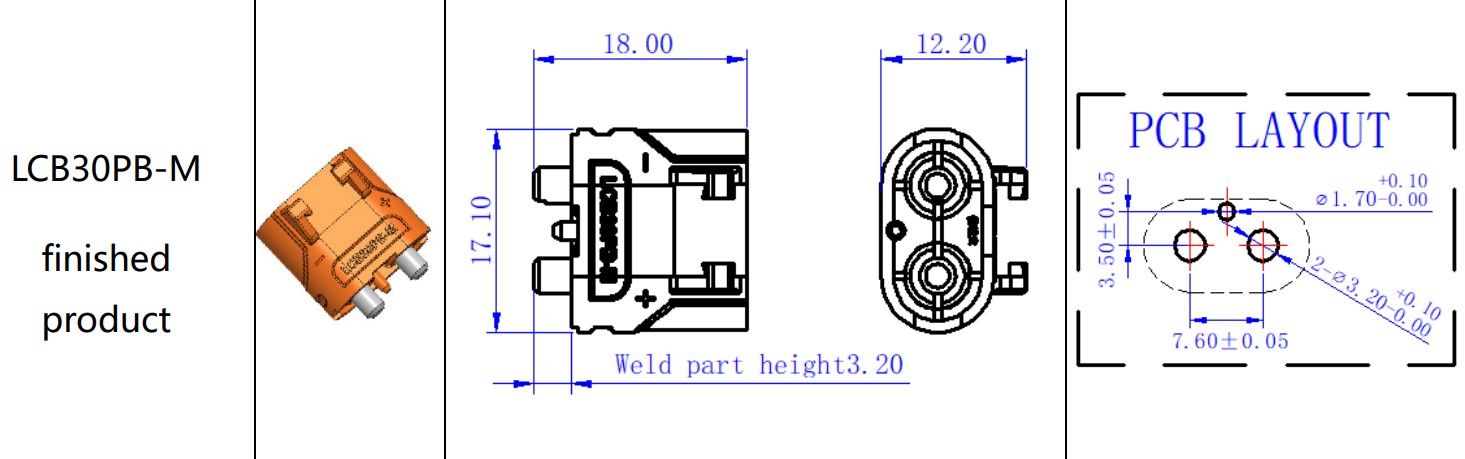

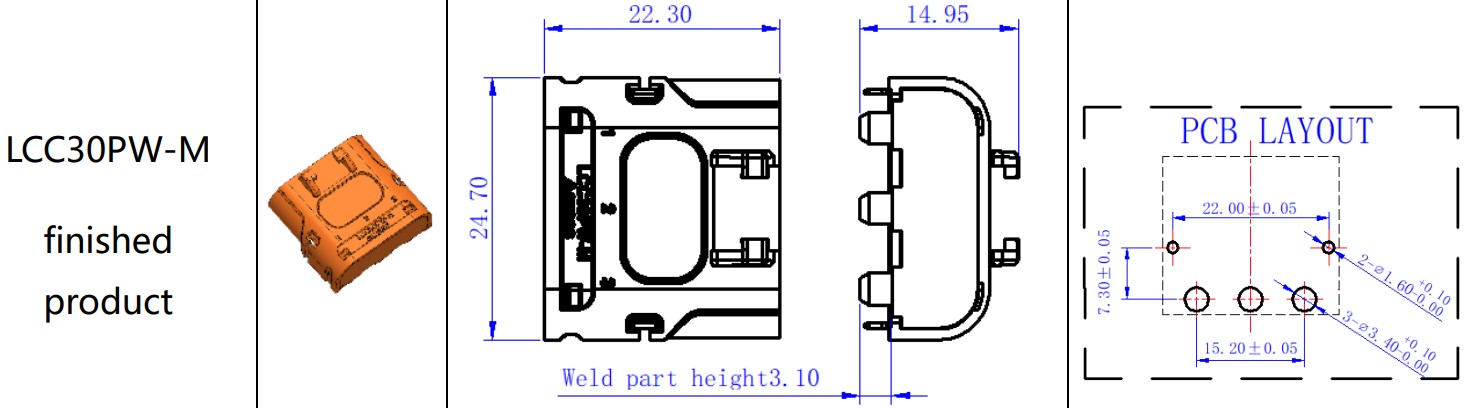

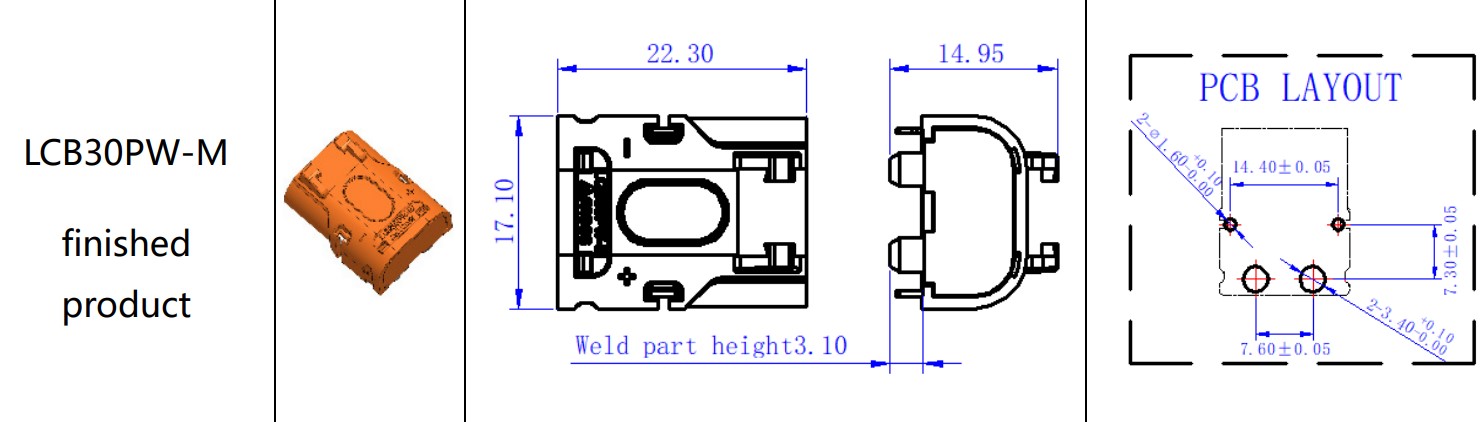

На друковану плату (
PB/ PCB mount):-
Модифікації з прямими ніжками для запаювання безпосередньо в отвори плати контролера чи BMS.
-
Порівняння: Amass LC30 проти XT30 та MT30
| Характеристика | Amass LC30 (LCB/LCC) | Amass XT30 | Amass MT30 |
| Кількість контактів | 2 або 3 PIN | 2 PIN | 3 PIN |
| Фіксація з'єднання | Механічна засувка (байонетно-защіпковий замок) | За рахунок тертя | За рахунок тертя |
| Номінальний струм | 20 А – 30 А | 15 А – 30 А | 15 А – 30 А |
| Робоча напруга | До 600V – 1000V DC | До 500V DC | До 500V DC |
| Спосіб монтажу дротів | Обтискання (Crimp) або паяння | Тільки паяння | Тільки паяння |
| Захист від вологи/пилу | Покращений (для вуличного використання) | Базовий | Базовий |
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LC30 — субмініатюрні FPV-дрони (класу Whoop, Toothpick, легкі 2-3 дюймові збірки), кімнатні авіамоделі, міні-гелікоптери, компактні приводні механізми робототехніки та будь-які слабкострумові системи, що вимагають захищеного швидкознімного 3-контактного з'єднання при суворому ліміті ваги.
Інженерні рекомендації щодо монтажу:
- Не забудьте надіти пластикові захисні кожухи (ковпачки) на дроти до початку паяльних робіт. Після розпайки та фіксації жил до виводів встановити їх буде неможливо.
- Пайку малогабаритного роз'єму необхідно виконувати виключно при спряженому стані (з'єднавши LC30-M та LC30-F між собою). Через мікро-розміри матриці близько розташовані контакти є чутливими до тривалого перегріву. Замкнута пара працює як кондуктор, утримуючи точну геометрію латунних штирів у разі перегріву пластику жалом паяльника.
- Процес пайки повинен бути точковим та швидким (не більше 2 секунд на контакт). Після охолодження зсуньте кожух по кабелю вперед до клацання засувок.
