Конектори LC50
Двоконтактні силові роз'єми Amass LC50 представляють собою серію в лінійці компактних кабельних з'єднувачів лінійного типу (2 PIN). Конектори розроблені для оптимізації трифазного підключення високонавантажених безколекторних двигунів (BLDC) до електронних регуляторів швидкості (ESC). Вони є ідеальним вибором для сучасних FPV-комплексів, робототехніки та авіамоделювання, де необхідна трубчаста обтічна форма з'єднання без виступаючих частин та суворе обмеження щодо ваги збірки.
Роз'єми LC50 розраховані на стабільну передачу постійного номінального струму до 30А, а посилена контактная група здатна витримувати короткочасні пікові навантаження до 50А. Циліндричні позолочені контакти цангового типу забезпечують рекордно низький перехідний опір (≤0.75 мОм). Корпус виконаний із модифікованого поліаміду класу вогнестійкості UL94 V-0, що є стійким до термічних деформацій під час пайки.
Переваги та геометрія серії Amass LC50
Конектори лінійки LC50 втілюють передові технології бренду Amass, пропонуючи максимальну струмовіддачу в надлегкому обтічному форм-факторі:
- Захисні кожухи в комплекті (Back Covers): Кабельні модифікації забезпечені жорсткими пластиковими задніми ковпачками, які із клацанням фіксуються на корпусі після завершення пайки. Кожух повністю ізолює місця пайки від коротких замикань та захищає кабельний ввід від небезпечних зламів, виключаючи потребу використання термоусадкових трубок.
- Співвісна трубчаста компоновка: Лінійне розташування виводів під пайку та циліндричний профіль спряженої пари дозволяють легко прокладати силові фазні дроти всередині вузьких ніш, карбонових або металевих труб рам, суттєво знижуючи паразитний аеродинамічний опір.
- Вібростійкий замок та захист від переполюсовки: Профіль нейлонового корпусу оснащений оптимізованим внутрішнім фрикційним замком, що запобігає самовільному розмиканню ланцюга під дією резонансних вібрацій мотора. Виражений асиметричний ключ повністю захищає від невірного спряження фаз.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LC50-M (male, тато) та розетками LC50-F (female, мама).
Ключеві технічні характеристики:
- Номінальний довготривалий струм: 30 А (за умови використання дроту 12 AWG).
- Максимальний імпульсний струм: 50 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 0.75 мОм.
- Опір ізоляції matrix: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 12 AWG, 14 AWG.
- Матеріал контактів: Латунь/мідь із надчистим золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Основні види та типи серії LC50
1. Поділ за кількістю контактів у корпусі
- LCA50 (1 PIN / Одноконтактний): Модульний однополюсний роз'єм. Його головна фішка — модульність. Одноконтактні блоки LCA50 можна збирати ("зчіплювати") між собою за допомогою паз типу "ластівчин хвіст" на боковинах корпусу. Це дозволяє власноруч набирати потрібну кількість фаз або ліній (наприклад, зібрати 3 PIN для мотора або 4–5 PIN для складних силових шин).

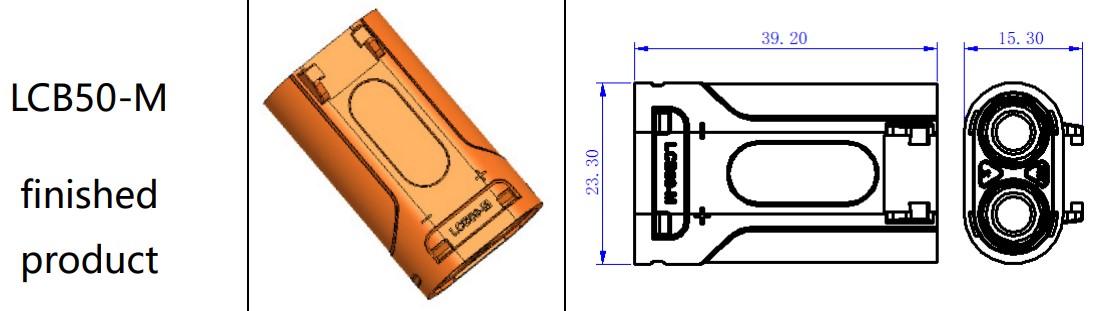

- LCB50 (2 PIN / Двоконтактний): Готовий монолітний двополюсний силовий роз'єм для ліній DC (плюс/мінус).
2. Поділ за типом контактів («Папа» / «Мама»)
- LCA50-M / LCB50-M (Male / «Папа»): Штекер із посрібленим штирьовим контактом.

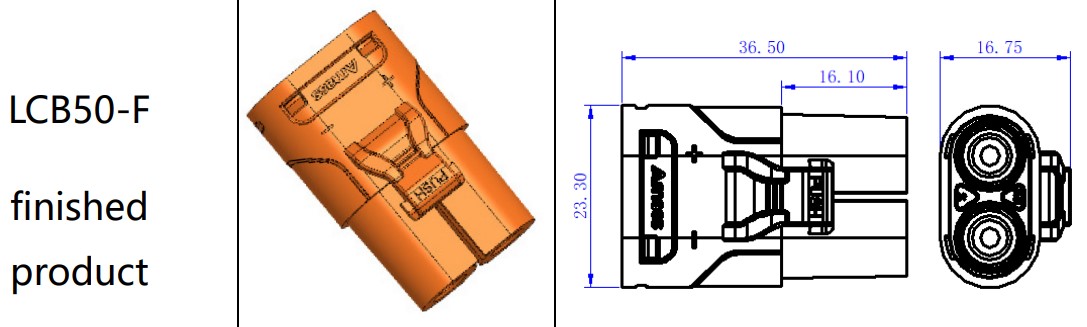

- LCA50-F / LCB50-F (Female / «Мама»): Гніздо із заглибленим трубачастим контактом для захисту від випадкового торкання під напругою.
3. Поділ за типом монтажу та виконанням
-
Кабельний варіант (Cable Mount):
-
Призначений для монтажу на товстий силовий провід перетином 10 AWG – 8 AWG.
-
Підтримує як класичне паяння, так і промислове шестигранне обтискання (Crimp/Riveting).
-
Комплектується жорсткими пластиковими ковпачками-засувками для захисту місця з'єднання без використання термоусадочних трубок.
-
-

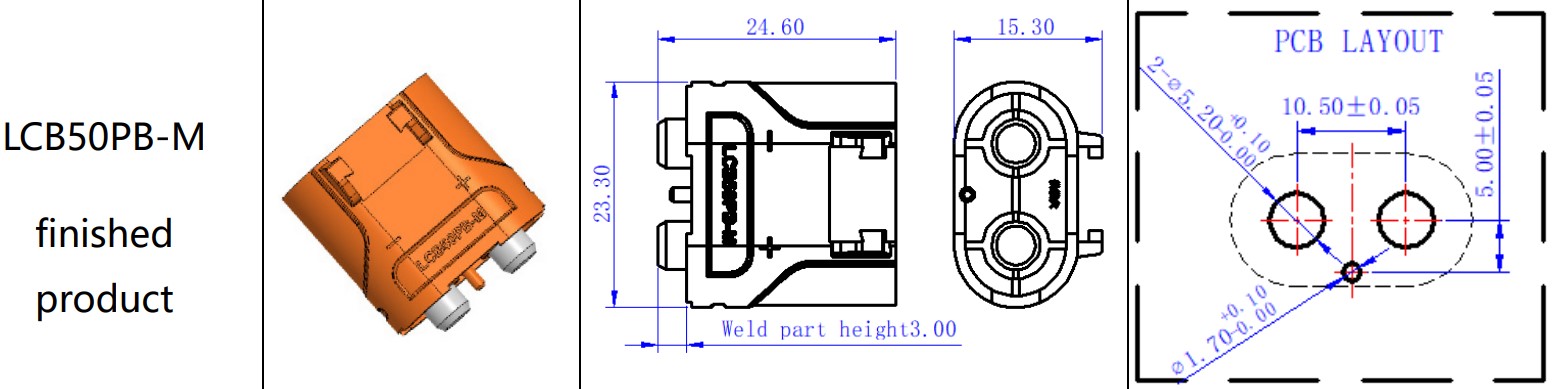

LCB50PB / LCB50-P (вертикальний на плату):
-
Має прямі потужні виводи для розпаювання безпосередньо у силову друковану плату (PCB).
-
-

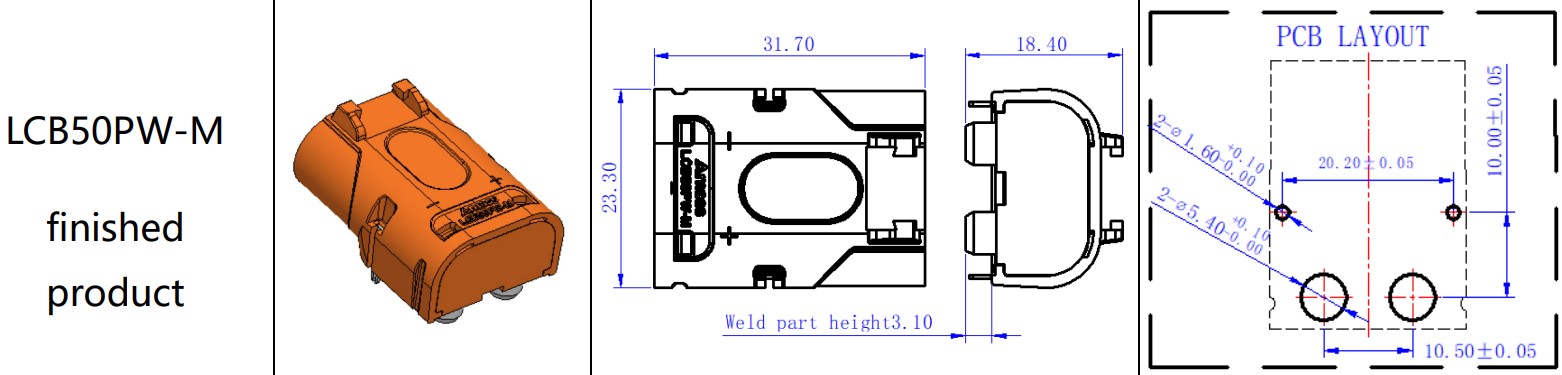

LCB50PW (кутовий 90° на плату):
-
Виводи вигнуті під прямим кутом, що дозволяє підключати дріт паралельно платі для економії простору у вузьких корпусах.
-
Порівняння: Amass LC50 проти LC40 та XT90
| Параметр | Amass LC50 | Amass LC40 | Amass XT90 |
| Кількість пінів | 1(LCA50) 2 (LCB50) | 2 (LCB40) або 3 (LCC40) | Тільки 2 PIN |
| Номінальний струм | 50 А (пік до 80 А) | 30 А – 40 А | 40 А – 90 А |
| Рекомендований дріт | 10 AWG – 8 AWG | 12 AWG – 10 AWG | 10 AWG – 8 AWG |
| Фіксатор / Замок | Є (кліпса-засувка) | Є (кліпса-засувка) | Немає (тримається на тертці) |
| Монтаж провідника | Обтискання або паяння | Обтискання або паяння | Тільки паяння |
| Захист від вібрацій | Максимальний | Високий | Середній |
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LC50 — важкі швидкісні та вантажні FPV-дрони (класу 7–10 дюймів, сінеліфти), легкі промислові БПЛА, радіокеровані авіамоделі великих масштабів, приводні блоки промислової робототехніки та будь-які трифазні силові лінії з обмеженням за габаритами та вагою.
Рекомендації щодо монтажу:
- До початку паяльних робіт обов'язково продіньте силові дроти крізь отвори захисного пластикового кожуха (ковпачка). Після припаювання жил до клем встановити ковпачки буде неможливо.
- Циліндричні позолочені гнізда та силові кабелі перерізом 12 AWG мають високу теплоємність. Щоб уникнути найменшого зміщення контактів усередині нейлонової матриці при тривалому прогріві, виконуйте пайку виключно в замкнутому стані (попередньо з'єднавши Male та Female частини). Спряжена пара працює як жорсткий кондуктор та ефективний тепловідвід.
- Пайку слід виконувати паяльним обладнанням потужністю 80–100 Вт короткими точковими імпульсами (до 2–3 секунд на контакт). Після повного охолодження зсуньте захисний кожух по кабелю вперед до клацання фіксаторів.
