Конектори MR30

Конструктивні особливості та переваги серії Amass MR30

Лінійка конекторів MR30 належить до третього покоління (Gen 3) і має ряд важливих інженерних рішень для мініатюрних високонавантажених систем:

• Інтегрований захист дротів: Кабельні модифікації MR30 постачаються зі спеціальними пластиковими задніми кожухами (ковпачками). Вони замикаються на корпусі після пайки, надійно ізолюючи клеми та захищаючи кабель від зламу. Використання термоусадкових трубок більше не потрібне.
• Захист від переполюсовки: Корпус має асиметричну трапецієподібну форму (механічний ключ), що повністю виключає можливість невірного з'єднання фаз або переполюсовки при підключенні.
• Різноманітність виконань: У каталозі представлені як кабельні версії  MR30-M (тато) та MR30-F (мама), так і спеціалізовані роз'єми для наскрізного монтажу на друковані плати  під прямим кутом

Ключові інженерно-технічні характеристики:

• Номінальний довготривалий струм: 15 А (за умови використання дроту 18 AWG).
• Максимальний імпульсний струм: 30 А (короткочасно, до 30 секунд).
• Номінальна напруга: 500 В DC.
• Переходний опір контакту: ≤ 0.70 мОм.
• Рекомендований калібр кабелю: 18 AWG, 20 AWG.
• Матеріал контактів: Латунь із зносостійким золотим напиленням.
• Діапазон робочих температур: від -20°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів.

Усі модифікації серії MR30 розділені на 2 основні групи:

1. Кабельні версії із захисними кожухами (Wire Type)

Ці роз'єми призначені для пайки безпосередньо на силові фазні дроти бесколекторних двигунів та регуляторів швидкості (ESC). Оптимальний калібр силіконових дротів — 18 AWG або 20 AWG.

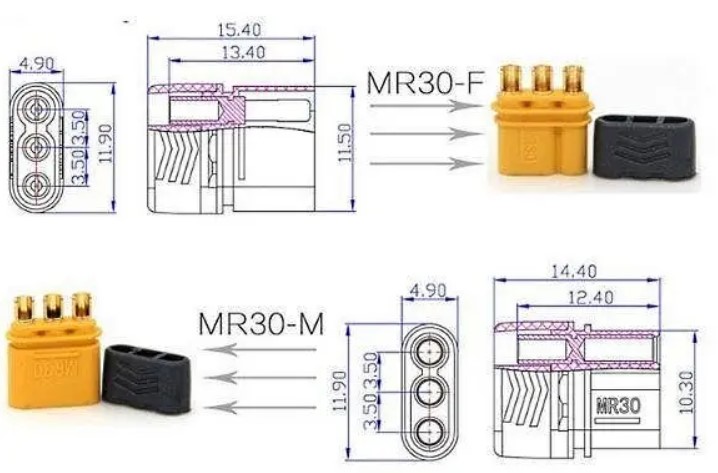

MR30-M (Кабельна вилка / Папа)

• Конструктив: Лінійний конектор, що містить 3 виступаючих латунних штырі діаметром 2.0 мм із золотим напиленням. Корпус має спеціальні пази на тильній стороні, куди встановлюється захисний чорний або сірий хвостовик-ковпачок (Back Cover), що йде у комплекті.
• Сфера застосування: Традиційно припаюється на сторону регулятора швидкості (ESC), якщо мотор підключається знімним шлейфом.

MR30-F (Кабельна розетка / Мама)

• Конструктив: Відповідна частина, де 3 позолочені цангові гнізда повністю втоплені всередину нейлонової матриці для захисту від випадкових коротких замикань. Також комплектується захисним кожухом, який замикається після пайки і повністю замінює термоусадку.
• Сфера застосування: Зазвичай монтується на дроти бесколекторного двигуна (BLDC).

2. Версії для монтажу на друковану плату (PCB Type)

Ці конектори розроблені для інтеграції у текстоліт плат. Замість напівкруглих лотков під кабель, контакти з тильного боку закінчуються суцільними плоскими або круглими ніжками. Вони не мають захисного ковпачка в комплекті, оскільки ізоляція забезпечується самою платою.

MR30-PB (Прямі контакти на плату - Straight PCB)

• Конструктив: Виводи контактів виходять прямо із корпусу вздовж центральної осі роз'єму.
• Відмінність: Припаюється до плати так, що корпус роз'єму стоїть вертикально (перпендикулярно текстоліту). Кабель підключається зверху.
• Сфера застосування: Використовується на спеціалізованих платах розподілу живлення (PDB) або на торцях плат регуляторів, де немає жорсткого обмеження по висоті.

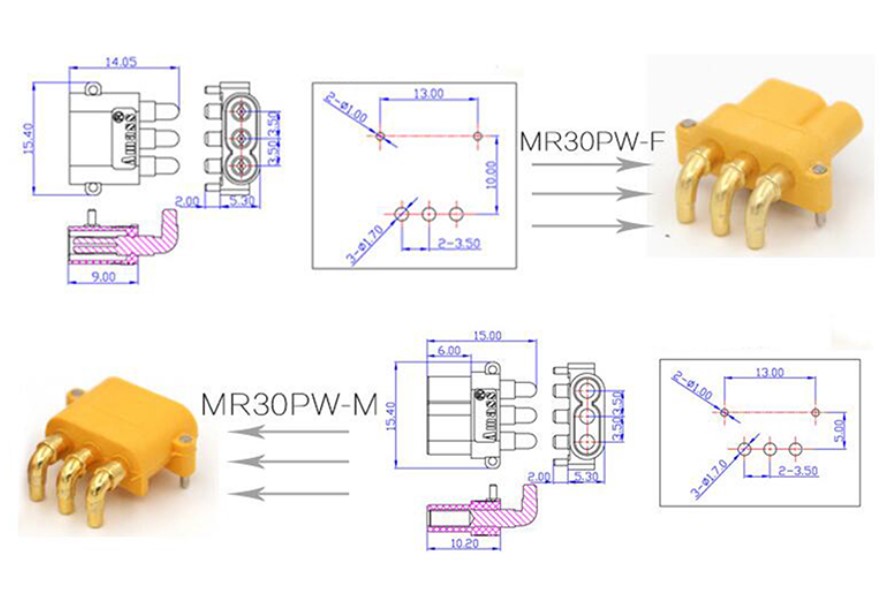

MR30-PW (Кутові контакти на плату - Right Angle PCB)

• Конструктив: Латунні ніжки контактів вигнуті донизу під кутом 90 градусів відносно осі симетрії роз'єму.
• Відмінність: Припаюється до плати так, що роз'єм лежить горизонтально (паралельно текстоліту). Це дозволяє зберегти мінімальну товщину та висоту всього електронного стека.
• Сфера застосування: Найпопулярніший роз'єм на сучасних платах регуляторів ходу 4-в-1 (4in1 ESC) для мікро- та рейсингових FPV-дронів. Фази моторів підключаються горизонтально з боків рами, що захищає кабель від перебивання пропелерами.

 Зведена таблиця відмінностей модифікацій Amass MR30

Область застосування та рекомендації щодо монтажу

Основна сфера застосування роз'ємів MR30 — це FPV-дрони (класу 3–4 дюйми, CineWhoop, Toothpick), легкі радіокеровані авіамоделі, гелікоптери, автомоделі дрібних масштабів, мініатюрна робототехніка та будь-які вузли, де потрібне швидкознімне триконтактне з'єднання силових ліній з обмеженням щодо ваги та габаритів.

Інженерна рекомендація щодо монтажу:

1. Перед початком пайки кабельних версій обов'язково продіньте дроти крізь отвори захисного пластикового кожуха (ковпачка). Після пайки встановити його буде неможливо.
2. Масивні позолочені гнізда мають високу теплоємність. Щоб уникнути термічного перекосу контактів усередині нейлонової матриці при прогріві паяльником, завжди виконуйте пайку, попередньо закомутувавши роз'єм MR30 з його зворотною частиною (парою Male–Female).
3. Після повного охолодження зсуньте захисний кожух по дротах до клацання фіксаторів.
