Конектори LC40
Двох, триконтактні силові роз'єми Amass LC40 — це серія компактних кабельних з'єднувачів лінійного типу (2, 3 PIN), спроектованих для надійної комутації трифазних ланцюгів постійного струму середньої потужності. Конектори розроблені спеціально для підключення безколекторних електдвигунів (BLDC) до електронних регуляторів швидкості (ESC) у сучасних FPV-системах, робототехніці та авіамоделюванні, де необхідна трубчаста обтічна форма з'єднання та суворе обмеження за габаритами.
Роз'єми LC40 оптимізовані для стабільної передачі номінального струму до 25А, а посилена контактна група здатна витримувати короткочасні пікові імпульси до 40А. Циліндричні цангові контакти з мідного сплаву покриті щільним шаром золотого напилення, що забезпечує ультранизький перехідний опір (≤0.90 мОм). Корпус виконаний із модифікованого інженерного поліаміду класу вогнестійкості UL94 V-0.
Переваги та конструктив серії Amass LC40
Конектори лінійки LC40 представляють собою збалансоване рішення нового покоління Amass, що поєднує високу струмовіддачу та мінімальну вагу:
- Інтегрований захист без термоусадки (Back Covers): Кабельні модифікації комплектуються жорсткими пластиковими задніми кожухами (ковпачками). Вони замикаються на тильній стороні роз'єму після завершення паяльних робіт, надійно ізолюючи контакти від КЗ та захищаючи жили дроту від механічних пошкоджень на злам.
- Співвісна трубчаста геометрія: Лінійне розташування виводів під пайку формує циліндричний профіль спряженої пари. Це дозволяє прокладати силові фазні дроти всередині вузьких ніш, карбонових променів або фіксувати стяжками вздовж силових елементів рами, знижуючи паразитний аеродинамічний опір.
- Вібростійкий фрикційний замок: Профіль нейлонового корпусу оснащений оптимізованими фіксаторами, що запобігають самовільному розмиканню контактів під дією резонансних вібрацій мотора. Виражений асиметричний ключ повністю захищає від переполюсовки та помилкового зсуву фаз.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LC40-M (male, тато) та розетками LC40-F (female, мама).
Серія Amass LC40 — це більш потужна модифікація промислових силових конекторів серії LC. Вона зберегла всі головні переваги серії LC30 — механічний замок-засувку (Lock/Clip) від вібрацій, підвищений захист від вологи/пилу та посріблені мідні контакти — але розрахована на вищі струми (до 30–40 A номінально та 50–60 A+ у піку) та товстіший дріт.
Вони використовуються в агродронах, логістичних безпілотниках, електровелосипедах, батарейних блоках та промисловому обладнанні.
1. Поділ за кількістю контактів (PIN)
- LCB40 (2 PIN): Двоконтактний силовий конектор для ліній постійного струму DC (плюс/мінус). Застосовується для акумуляторів, BMS-плат та загального живлення систем.
- LCC40 (3 PIN): Триконтактний конектор. Призначений для живлення потужних безколекторних моторів (BLDC) або силових ліній із додатковим сигнальним контактом.
2. Поділ за «статтю» («Папа» / «Мама»)

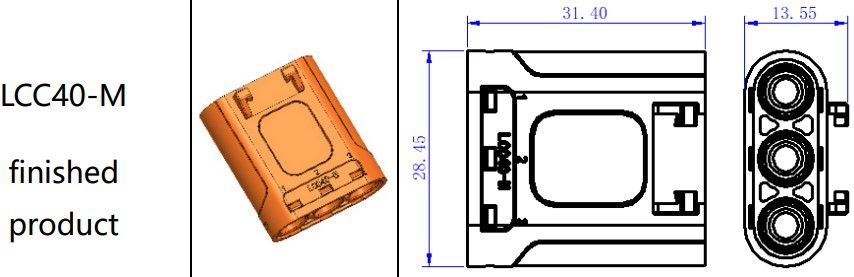

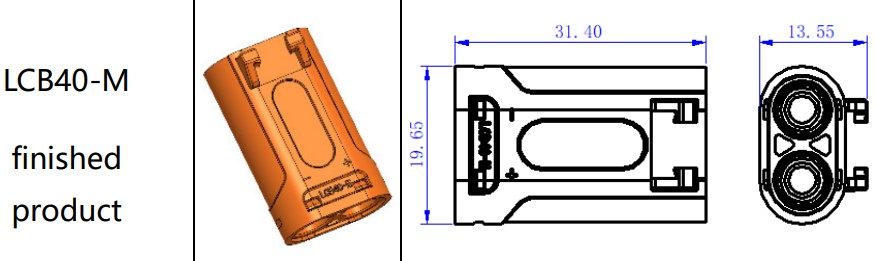

- LC40-M (Male / «Папа»): Штекер із виступаючими посрібленими контактами. Зазвичай монтується з боку споживача (контролера, мотора або зарядного пристрою).

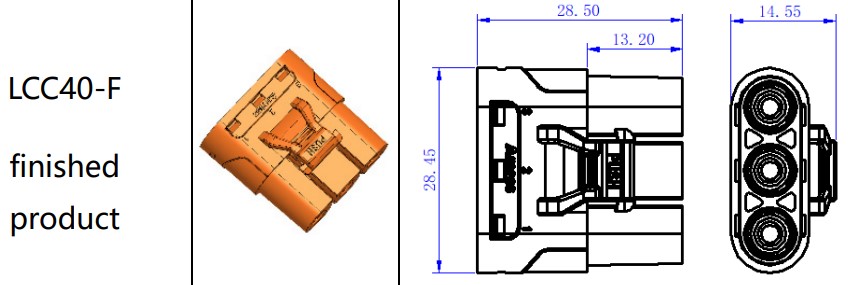

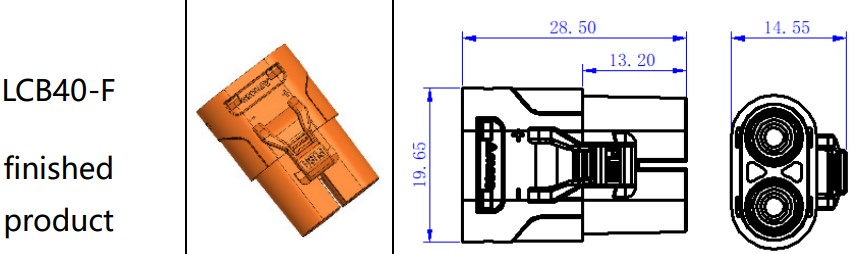

- LC40-F (Female / «Мама»): Гніздо із заглибленими підпружиненими контактами. Встановлюється на боці джерела живлення (АКБ) для унеможливлення випадкового короткого замикання.
3. Поділ за способом монтажу та формою
-
На кабель (Cable mount):
-
Призначені для монтажу на дріт перетином 12 AWG – 10 AWG (іноді 14 AWG).
-
Підтримують промислове шестигранне обтискання (Hexagonal riveting/crimp) або паяння.
-
Мають суцільні захисні пластикові замикаючі кришки.
-
-

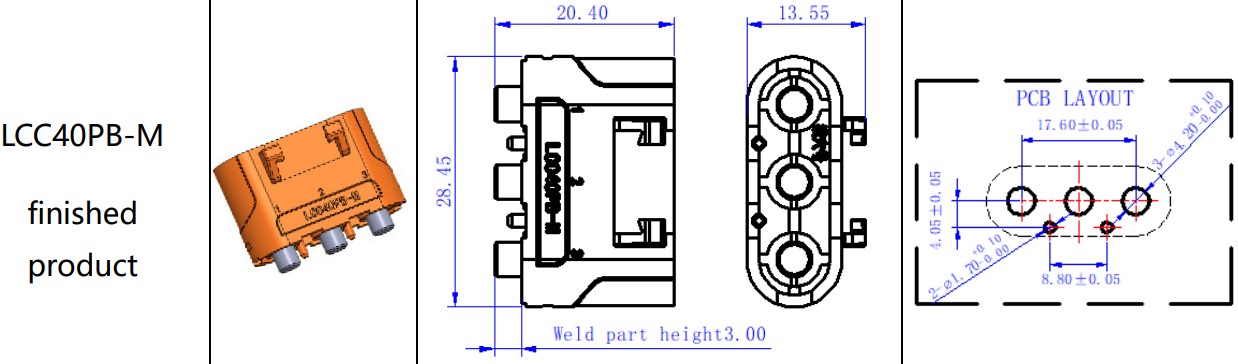

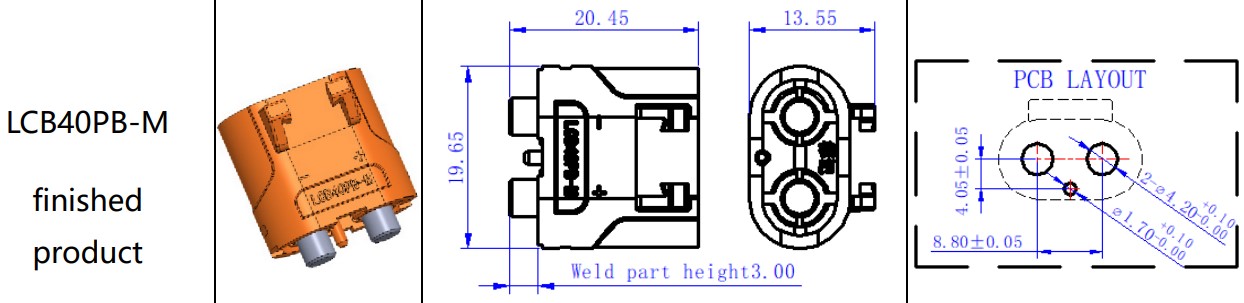

LCB40PB / LCB40-P (прямий на плату):
-
Оснащені виводами для впаювання вертикально у друковану плату (PCB).
-
-

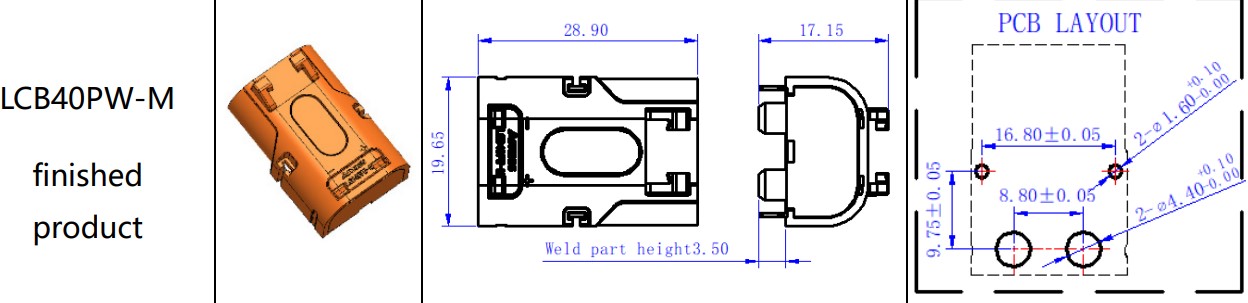

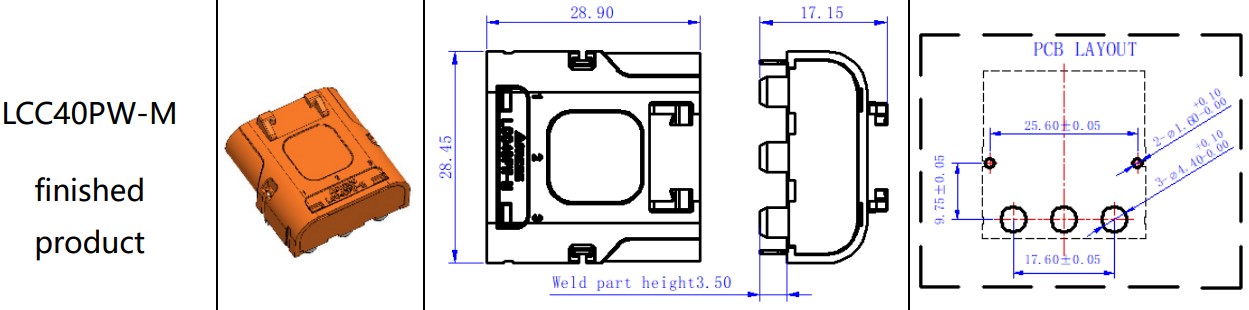

LCB40PW (кутовий 90° на плату):
-
Ніжки зігнуті під прямим кутом для планарного підключення паралельно платі.
-
Порівняння: Amass LC40 проти LC30 та XT60
| Параметр | Amass LC40 | Amass LC30 | Amass XT60 |
| Кількість пінів | 2 (LCB40) або 3 (LCC40) | 2 (LCB30) або 3 (LCC30) | Тільки 2 PIN |
| Номінальний струм | 30 А – 40 А (пік до 60+ А) | 20 А – 30 А | 30 А – 60 А |
| Рекомендований дріт | 12 AWG – 10 AWG | 14 AWG – 12 AWG | 14 AWG – 12 AWG |
| Робоча напруга | До 600V – 1000V DC | До 600V DC | До 500V DC |
| Замок / Фіксатор | Є (кліпса-засувка від вібрацій) | Є (кліпса-засувка) | Немає (за рахунок тертя) |
| Монтаж контакту | Обтискання (Crimp) або пайка | Обтискання або пайка | Тільки паяння |
Головна відмінність LC40 від LC30
LC40 — це масштабне збільшення LC30. Якщо LC30 орієнтований на дрібніші системи (14–12 AWG, струм ~20–30A), то LC40 розрахований під товстіші кабелі (10 AWG) і значно більші навантаження, забезпечуючи при цьому той самий рівень вібростійкості та надійності.
Ключові технічні характеристики:
- Номінальний довготривалий струм: 25 А (за умови використання дроту 14 AWG).
- Максимальний імпульсний струм: 40 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 0.90 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 14 AWG, 16 AWG, 18 AWG.
- Матеріал контактів: Латунь/мідь із зносостійким золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LC40 — швидкісні та рейсингові FPV-дрони (класу 5–6 дюймів), легкі промислові БПЛА, радіокеровані авіамоделі середніх масштабів, приводні блоки робототехніки та будь-які компактні трифазні силові лінії із жорсткими вимогами до вагової культури збірки.
Інженерні рекомендації щодо монтажу:
- Обов'язково надіньте задній пластиковий кожух (ковпачок) на дроти до початку пайки. Після фіксації кабелю до латунних виводів встановити ковпачки буде неможливо.
- Циліндричні позолочені гнізда мають високу теплоємність. Щоб уникнути теплового зміщення контактів усередині нейлонової матриці при прогріві, пайку необхідно виконувати виключно в замкнутому стані (попередньо з'єднавши LC40-M та LC40-F між собою). Спряжена пара працює як ефективний тепловідвід.
- Лудіння та пайку дротів 14–16 AWG слід виконувати паяльником потужністю 60–80 W короткими точковими імпульсами (до 2–3 секунд на контакт). Після повного охолодження зсуньте захисний кожух по кабелю вперед до клацання засувок.
