Конектори LF30
Двоконтактні силові роз'єми Amass LF30 представляють собою серію компактних кабельних з'єднувачів лінійного типу (2 PIN), розроблених для безпечної передачі енергії в низьковольтних ланцюгах постійного струму. Конектори серії LF30 створені як співвісна трубчаста альтернатива класичним кутовим роз'ємам XT30U та UH30. Вони орієнтовані на застосування в мікро-авіамоделюванні, FPV-системах та робототехніці, де критично важливими є обтічний профіль з'єднання, мінімальна вага та суворий ліміт вільного простору.
Незважаючи на мініатюрні габарити, конектори розраховані на довготривалу передачу номінального струму до 15А (із короткочасними імпульсними піками до 30А). Прецизійні позолочені контакти цангового типу забезпечують рекордно низький перехідний опір лінії живлення (≤1.20 мОм). Корпус виконаний із високотемпературного модифікованого нейлону класу вогнестійкості UL94 V-0.
Переваги та конструктив серії Amass LF30
Лінійка конекторів LF30 втілює найновіші стандарти ергономіки та безпеки сильноточних мікро-систем від Changzhou Amass Electronics:
- Інтегровані захисні кожухи (Back Covers): Кабельні модифікації комплектуються жорсткими нейлоновими ковпачками, які замикаються на тильній частині роз'єму після завершення пайки дротів. Кожух повністю ізолює місця з'єднання жил від КЗ та захищає силовий кабель від небезпечних зламів біля основи вводу, позбавляючи інженера від потреби усадки термоусадкових трубок.
- Співвісна трубчаста компоновка: Лінійне розташування виводів під пайку та циліндричний профіль спряженої пари дозволяють легко укладати вузол з'єднання всередині вузьких ніш, карбонових променів або щільно фіксувати шлейф стяжками вздовж конструктивних елементів рами без утворення виступаючих частин.
- Вібростійкий замок та захист від помилок: Внутрішній профіль конектора оснащений фрикційним замком, що виключає випадкове розмикання ланцюга під впливом сильних вібрацій двигунів. Виражений асиметричний ключ на нейлоновому корпусі фізично унеможливлює переполюсовку при підключенні.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LF30-M (male, тато) та розетками LF30-F (female, мама).
Ключі технічні характеристики:
- Номінальний довготривалий струм: 15 А (за умови використання дроту 18 AWG).
- Максимальний імпульсний струм: 30 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 1.20 мОм.
- Опір ізоляції матриці: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 18 AWG, 20 AWG, 22 AWG.
- Матеріал контактів: Латунь/мідь із надчистим золотим напиленням (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.
Серія Amass LF30 — це спеціалізована лінійка водонепроникних силових конекторів (Waterproof Series) із класичним для промислових серій Amass механічним замком-засувкою (Lock/Clip).
Літера F у назві серії означає Waterproof (Водонепроникний). Головна відмінність цієї лінійки від звичайних LC30 або XT30 — наявність гумових ущільнювальних кілець (O-rings) і силіконових сальників, які забезпечують рівень захисту від пилу та вологи за стандартом IP65 – IP67.
Основіні типи та види серії LF30
1. Поділ за кількістю контактів (PIN)
- LFB30 (2 PIN / Двоконтактний): Монолітний роз'єм для силових DC-ліній (плюс і мінус). Застосовується на акумуляторах та блоках живлення, де потрібен захист від занурення чи бризок води.
2. Поділ за «статтю» («Папа» / «Мама»)

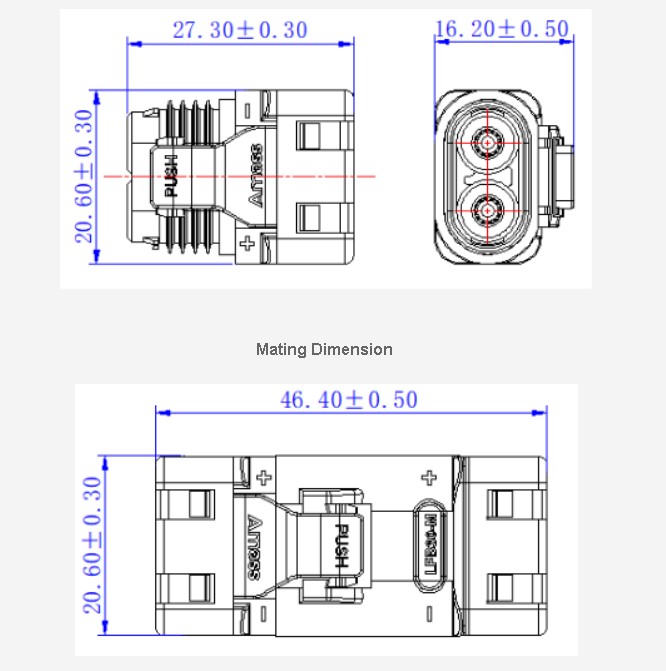

- LF30-M (Male / «Папа»): Штекер із посрібленими штирьовими контактами та клавішею замка PUSH . Встановлюється на боці споживача (контролер, мотор).

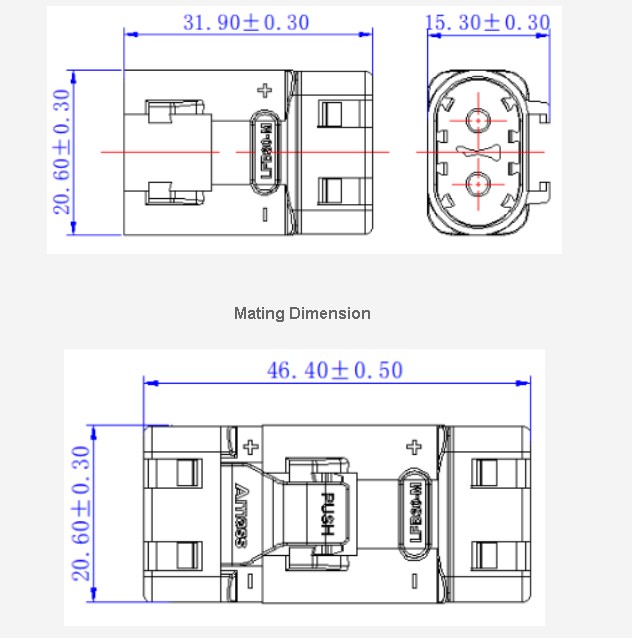

- LF30-F (Female / «Мама»): Гніздо із заглибленими контактами та посадковим місцем під силіконове ущільнювальне кільце. Запаюється на боці джерела живлення (акумулятора).
3. Поділ за типом монтажу
-
Кабельний варіант (Line / Cable Mount):
-
Розрахований на силові дроти перетином 14 AWG – 12 AWG.
-
Підтримує як промислове шестигранне обтискання (Crimp), так і паяння.
-
Ззаду корпусу встановлюються силіконові сальники для кожного кабелю, які блокують протікання води вздовж ізоляції дроту.
-
Чим Amass LF30 відрізняється від LC30 та XT30?
| Параметр | Amass LF30 (LFB/LFC) | Amass LC30 | Amass XT30 |
| Захист від вологи/пилу | IP65 / IP67 (повноцінний захист) | Базовий (захист від бризок) | Відсутній |
| Ущільнювачі | Силіконові O-rings + сальники | Відсутні | Відсутні |
| Замок / Фіксатор | Є (кліпса-засувка Push) | Є (кліпса-засувка Push) | Немає (за рахунок тертя) |
| Номінальний струм | 20 А – 30 А | 20 А – 30 А | 15 А – 30 А |
| Монтаж провідника | Обтискання або паяння | Обтискання або паяння | Тільки паяння |
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LF30 — малогабаритні та швидкісні FPV-дрони (класу Whoop, Toothpick, легкі 2-4 дюймові збірки), портативні літій-полімерні (Li-Po) акумуляторні батареї малої ваги, мікро-робототехніка, системи живлення підвісів камер та компактні пристрої, що вимагають захищеного та легкого 2-контактного силового інтерфейсу.
Рекомендації щодо монтажу:
- Обов'язково надіньте захисні пластикові кожухи (ковпачки) на дроти до початку паяльних робіт. Після припаювання жил до клем встановити ковпачки буде неможливо.
- Через мікро-розміри матриці близько розташовані силові контакти є чутливими до тривалого перегріву. Пайку необхідно виконувати виключно в замкнутому стані (з'єднавши LF30-M та LF30-F між собою). Спряжена пара виступає в ролі кондуктора та утримує точну геометрію латунних штирів у разі розм'якшення нейлону.
- Процес пайки дротів 18–20 AWG має бути точковим та швидким (не більше 2 секунд на контакт). Після повного охолодження зсуньте кожух по кабелю вперед до клацання засувок.
