Конектори XT120

Конструктивні особливості та конфігурація контактів XT120

Головною інженерною перевагою серії XT120 є архітектура "2+2" або "2+4" (залежно від модифікації), що об'єднує в одному корпусі:

• Два потужних силових контакти: Виконані у вигляді круглих позолочених цанг, призначених для підключення кабелів живлення великого перерізу.
• Сигнальні піни (Signal Pins): Служать для передачі даних по інтерфейсах UART, CAN, I2C або для підключення сигнальних ліній "Data / Clock" систем керування батареями (BMS). Це дозволяє контролеру пристрою в реальному часі відстежувати температуру, залишкову ємність та стан комірок акумулятора, підвищуючи безпеку експлуатації обладнання.

Модельний ряд включає кабельні версії (Wire Type) XT120-M (тато) та XT120-F (мама), що комплектуються задніми ізолюючими кожухами для герметизації пайки, а також модифікації для монтажу на друковані плати (Board Type). Роз'єми мають жорстку механічну фіксацію, вібростійкий замок та асиметричний профіль, що повністю виключає ймовірність переполюсовки або некоректного замикання сигнальних ланцюгів.

Ключові інженерно-технічні характеристики:

• Номінальний постійний струм (силова лінія): 60 А (за умови використання кабелю 8 AWG).
• Максимальний піковий струм (силова лінія): 120 А (короткочасно, до 30 секунд).
• Номінальний струм сигнальної лінії: 1 А – 5 А (залежно від призначення пінів).
• Номінальна напруга: 500 В DC.
• Перехідний опір контакту (силового): ≤ 0.35 мОм.
• Рекомендований калібр силового проводу: 8 AWG, 10 AWG.
• Матеріал контактів: Латунь/мідь із зносостійким золотим напиленням.
• Діапазон робочих температур: від -20°C до +120°C.

Усі роз'єми серії XT120 виконані в єдиному базовому форм-факторі лінійного (кабельного) типу і комплектуються жорсткими захисними кожухами (хвостовиками), що повністю виключає потребу в термоусадці. Головні силові контакти — це масивні позолочені цанги діаметром 4.5 мм, розраховані на номінальний струм 60А та піковий до 120А.

Основна відмінність між різновидами XT120 полягає в наявності та кількості додаткових сигнальних контактів (пінів) для передачі даних (телеметрії, сигналів керування, балансування) між акумулятором та пристроєм (ESC/BMS).

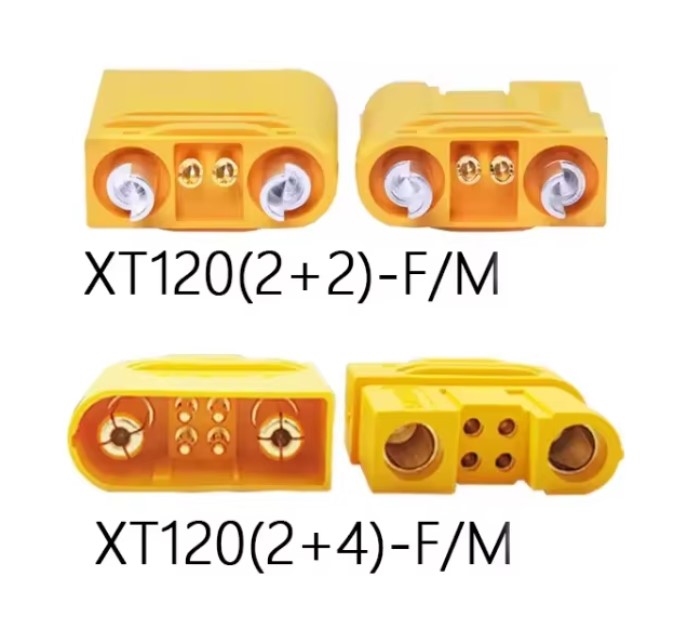

Серія розділена на 3 основні модифікації:

1. XT120 (Стандартна 2 PIN версія)

• Конструктив: Класичний силововий роз'єм, який містить лише 2 великих силових контакти (Плюс та Мінус). Додаткові сигнальні піни відсутні.
• Призначення: Стандартні силові лінії живлення постійного струму, де потрібна лише передача високої потужності без обміну даними.
• Сфера застосування: Силові шлейфи підключення звичайних Li-Po акумуляторів (від 6S до 14S) до регуляторів швидкості (ESC) важких FPV-дронів та легкого електротранспорту.

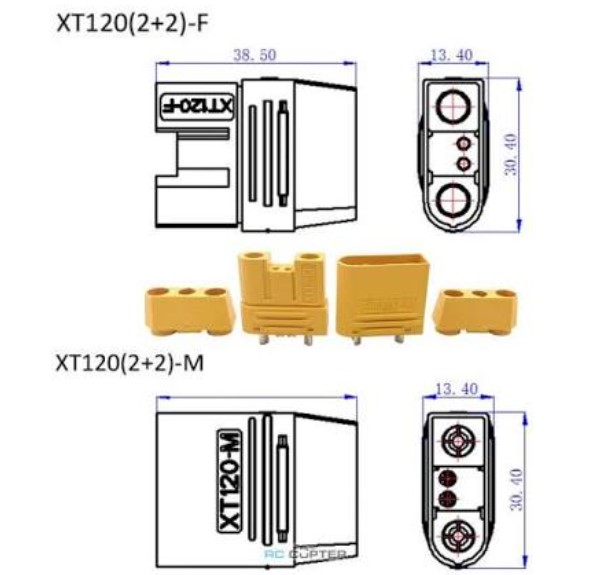

2. XT120 (2+2 PIN версія з сигнальними контактами)

• Конструктив: Корпус роз'єму містить 2 великих силових контакти та додатково 2 тонких сигнальних піни, які розташовані по центру або між силовими виводами.
• Відмінність: Дозволяє одночасно з подачею високої потужності (120А) передавати два канали даних.
• Сфера застосування: Підключення "розумних" акумуляторних батарей (Smart Battery) у промислових та агродронах. Через 2 додаткових піни зазвичай реалізується шина даних (наприклад, протоколи CAN-bus або I2C, лінії Data/Clock) для передачі на польотний контролер інформації про температуру осередків, кількість циклів та точний рівень заряду (SOC).

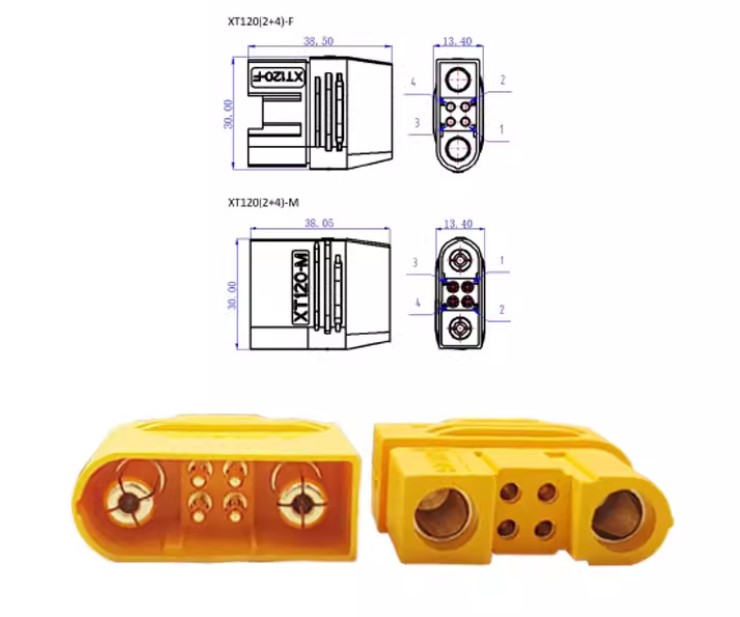

3. XT120 (2+4 PIN версія з сигнальними контактами)

• Конструктив: Найбільш насичена модифікація. Корпус вміщує 2 великих силових контакти та 4 тонких сигнальних піни.
• Відмінність: Забезпечує максимальні можливості для діагностики та керування. Чотири сигнальні лінії дозволяють не просто знімати телеметрію по шині CAN, а й одночасно підключити додаткові системи: наприклад, лінії активації батареї (Signal Wakeup), датчики правильної посадки роз'єму в гніздо (Interlock) або додаткові балансувальні канали.
• Сфера застосування: Важкі мультикоптери, роботизовані платформи та промислові системи живлення, де використовуються складні інтелектуальні системи керування батареями (BMS) з вищим рівнем захисту та моніторингу.

Порівняльна таблиця модифікацій серії XT120

Область застосування та технічні рекомендації щодо монтажу

Роз'єми XT120 незамінні при проектуванні та збірці "розумних" акумуляторних батарей (Smart Battery Pack) для важких БПЛА (сільськогосподарські та інспекційні дрони), промислової робототехніки, автоматизованих транспортних засобів (AGV), потужного електротранспорту (електромотоцикли, квадроцикли) та систем накопичення енергії (ESS).

Інженерна рекомендація щодо монтажу: Через складну внутрішню архітектуру роз'єму, що містить як масивні силові, так і тонкі сигнальні виводи, пайку необхідно виконувати суворо при спряженому стані (Male та Female закомутовані між собою). Силові дроти перерізом 8 AWG вимагають суттєвого теплового імпульсу. Попереднє з'єднання роз'ємів виступає в ролі кондуктора-тепловідводу, запобігаючи тепловому перекосу латунних елементів усередині нейлонової матриці та пошкодженню тонких сигнальних пінів при прогріві.
