Технічні переваги та архітектура серії Amass MR60

Роз'єми MR60 є збільшеною та потужнішою модифікацією популярної серії MR30, успадкувавши ключові інженерні рішення третього покоління (Gen 3):

• Швидкий монтаж без термоусадки: У комплекті з кабельними роз'ємами постачається спеціальний двокомпонентний пластиковий кожух (задня кришка). Він із клацанням фіксується на тильній частині конектора після пайки, повністю ізолюючи виводи дроту від коротких замикань та механічних пошкоджень на злам.
• Мінімальні втрати енергії: Завдяки низькому внутрішньому опору контактної групи (≤0.60 мОм), роз'єм мінімізує падіння напруги та не нагрівається при тривалому проходженні номінального струму.
• Виключення помилок (Механічний ключ): Трапецієподібна асиметрична форма нейлонового корпусу фізично виключає можливість неправильного з'єднання фаз або переполюсовки при підключенні.

Асортимент категорії включає кабельні версії (Wire Type) MR60-M (вилка, тато) та MR60-F (розетка, мама). Напрямок внутрішніх фіксуючих пазів гарантує герметичність збірки та монолітність вузла.

Ключові інженерно-технічні характеристики:

• Номінальний довготривалий струм: 30 А (за умови використання дроту калібру 12 AWG).
• Максимальний імпульсний струм: 60 А (короткочасно, до 30 секунд).
• Номінальна робоча напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.60 мОм.
• Рекомендований калібр дроту, що підключається: 12 AWG, 14 AWG.
• Матеріал контактної групи: Латунь із зносостійким золотим напиленням.
• Діапазон робочих температур: від -20°C до +120°C (клас вогнестійкості пластику UL94-V0).
• Ресурс механічних комутацій: не менше 1000 циклів.

Усі модифікації серії MR60 розділені на дві основні групи:

1. Кабельні силові версії із захисними кожухами (Wire Type)

Ці роз'єми є основним ядром серії. Вони призначені для силової пайки на товсті фазні дроти бесколекторних двигунів та важких регуляторів швидкості (ESC). Оптимальний калибр силіконових дротів — 12 AWG або 14 AWG.

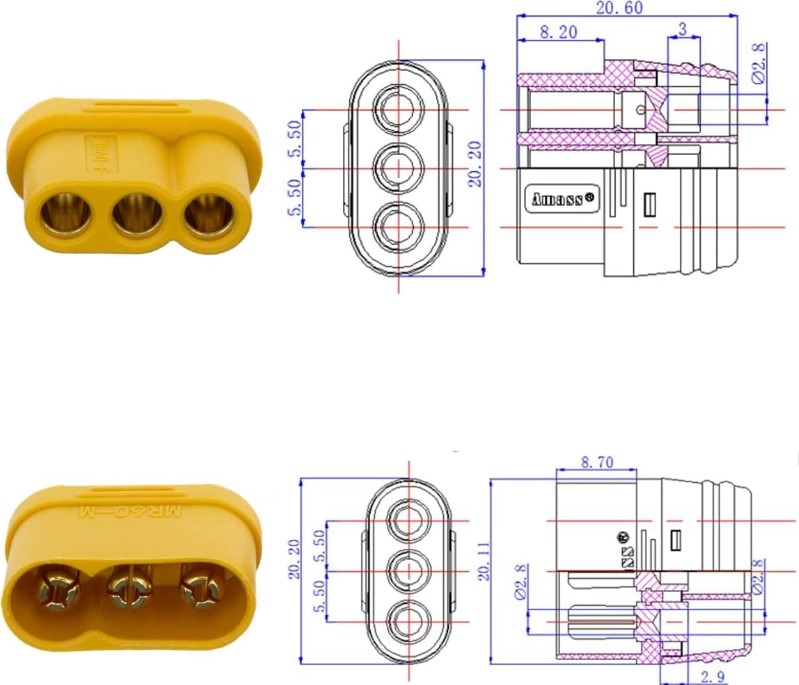

MR60-M (Кабельная вилка / Папа)

• Конструктив: Лінійний конектор, що містить 3 потужних виступаючих латунних штырі діаметром 3.5 мм із щільним золотим напиленням. Корпус має монтажні пази на тильній стороні для фіксації захисного хвостовика-ковпачка (Back Cover), який обов'язково йде у комплекті.
• Сфера застосування: Традиційно роз'єм Male припаюється на вихідні фазні дроти великих регуляторів швидкості (ESC) або силових блоків керування.

MR60-F (Кабельная розетка / Мама)

• Конструктив: Відповідна частина, де 3 позолочені цангові гнізда повністю заглиблені всередину нейлонової матриці. Це інженерне рішення повністю виключає ризик випадкового КЗ об металеві елементи рами або інструмент. Комплектується аналогічним захисним кожухом, який замикається після пайки і скасовує потребу в термоусадці.
• Сфера застосування: Монтується безпосередньо на силові дроти важких бесколекторних двигунів (BLDC).

2. Версії для монтажу на друковану плату (PCB Type)

Ці конектори розроблені для інтеграції у текстоліт плат. Замість напівкруглих лотков під кабель, контакти з тильного боку закінчуються суцільними плоскими або круглими ніжками. Вони не мають захисного ковпачка в комплекті, оскільки ізоляція забезпечується самою платою.

MR60-PW (Кутові контакти на плату - Right Angle PCB)

• Конструктив: Латунні ніжки контактів вигнуті донизу під кутом 90 градусів відносно осі симетрії роз'єму.
• Відмінність: Припаюється до плати так, що роз'єм лежить горизонтально (паралельно текстоліту). Це дозволяє зберегти мінімальну товщину та висоту всього електронного стека.
• Сфера застосування: Найпопулярніший роз'єм на сучасних платах регуляторів ходу 4-в-1 (4in1 ESC) для мікро- та рейсингових FPV-дронів. Фази моторів підключаються горизонтально з боків рами, що захищає кабель від перебивання пропелерами.

Зведена таблиця відмінностей модифікацій Amass MR60

Область застосування та інженерні рекомендації щодо пайки

Основна сфера застосування коннекторів MR60 — це важкі FPV-дрони (класу 7–10 дюймів, сінеліфти), радіокеровані моделі великих масштабів (RC літаки, гелікоптери), силові агрегати легкого електротранспорту (електросамокати, гіроскутери), промислова автоматика та вузли робототехніки, що вимагають швидкознімного 3-контактного з'єднання підвищеної потужності.

Рекомендація інженера щодо монтажу: Масивні латунні гнізда роз'ємів MR60 та силові кабелі перерізом 12 AWG мають значну теплоємність. Для якісної пайки використовуйте обладнання потужністю від 80–100 Вт. Щоб уникнути зміщення та перекосу внутрішніх контактів при випадковому перегріві нейлонового корпусу, завжди виконуйте пайку, попередньо закомутувавши роз'єм, що монтується, з його зворотною частиною (парою Male–Female), яка виступить у ролі жорсткого кондуктора-тепловідводу. Не забудьте надіти пластиковий кожух на кабель до початку паяльних робіт.
