Конектори MT60

Переваги та геометрія серії Amass MT60

Роз'єми серії MT60 є силовим кабельним рішенням третього покоління (Gen 3) збільшеної потужності та мають наступні конструктивні переваги:

• Лінійна обтічна компоновка: На відміну від кутових коннекторів серії MR60, циліндричний корпус MT60 в зборі не має виступаючих частин. Це дозволяє прокладати силовий кабель із роз'ємом усередині вузьких променів рам квадрокоптерів, карбонових або металевих труб, а також щільно фіксувати шлейфи стяжками вздовж конструктивних елементів.
• Знімні ізолюючі кожухи: У комплекті з роз'ємами постачаються жорсткі пластикові задні кришки (ковпачки). Вони замикаються на тильній стороні конектора після розпайки провідників, забезпечуючи діелектричну ізоляцію контактів та механічний захист кабельного вводу від небезпечних зламів без застосування термоусадки.
• Механічний ключ захисту: Профіль нейлонового корпусу має виражену асиметрію, що повністю виключає можливість некоректного замикання фаз або переполюсовки при підключенні зворотної частини.

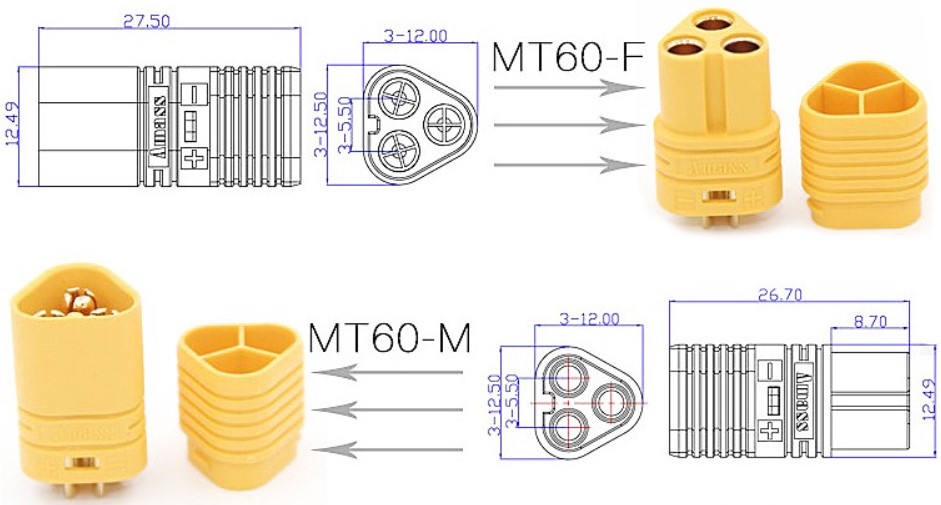

Категорія включає оригінальні кабельні модифікації (Wire Type) MT60-M (вилка, тато) та MT60-F (розетка, мама).

Ключові технічні характеристики:

• Номінальний довготривалий струм: 30 А (за умови використання дроту перерізом 12 AWG).
• Максимальний імпульсний струм: 60 А (короткочасно, до 30 секунд).
• Номінальна робоча напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.60 мОм.
• Рекомендований калібр дроту, що підключається: 12 AWG, 14 AWG.
• Матеріал контактів: Латунь із зносостійким золотим покриттям.
• Діапазон робочих температур: від -20°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів.

MT30 ділиться на види за двома критеріями: тип "статі" (мама/папа) та тип монтажу (на дріт).

1. Поділ за типом контактів («Папа» / «Мама»)

Це класична пара, яка продається як комплект або окремо:

• MT30-M (Male / «Папа») — штекер із трьома виступаючими золоченими банановими пінами. Зазвичай його припаюють з боку двигуна. На корпусі є захисна спідниця, яка ховає контакти під час з'єднання.
• MT30-F (Female / «Мама») — гніздо із трьома отворами, всередині яких заховані підпружинені трубчасті контакти. Зазвичай припаюється з боку регулятора (ESC) або плати. Це робиться задля безпеки, щоб оголені контакти під напругою випадково нічого не закоротили.

2. Поділ за типом монтажу

• Стандартні MT30 (на дріт): Мають ззаду напівкруглі чашечки для паяння кабелів. У комплекті обов'язково йдуть пластикові захисні ковпачки (кришки). Вони встановлюються поверх місця пайки, тому вам не потрібна термоусадочна трубка

Область застосування та технічні рекомендації щодо інсталяції

Основна область експлуатації роз'ємів MT60 — важкі FPV-дрони (класу 7–10 дюймів, мультикоптери-сінеліфти, агродрони), великі радіокеровані моделі (RC літаки, гелікоптери, автомоделі масштабу 1:8 та 1:5), силові фазні лінії легкого електротранспорту (электросамокати), а також промислові робототехнічні комплекси.

Рекомендації щодо монтажу:

1. До початку паяльних робіт обов'язково продіньте силові дроти крізь отвори захисного пластикового кожуха (ковпачка). Після припаювання жил до клем встановити ковпачки буде неможливо.
2. Через високу теплоємність латунних гнізд та силових дротів перерізом 12 AWG, використовуйте паяльні станції потужністю від 80–100 Вт.
3. Щоб уникнути теплового зміщення контактів усередині нейлонової матриці при тривалому прогріві, виконуйте пайку тільки при замкнутому стані роз'єму (з'єднавши Male та Female частини). Спряжена пара працює як жорсткий кондуктор та ефективний тепловідвід.
4. Після повного охолодження вузла зсуньте захисходний кожух по кабелю вперед до клацання фіксаторів.
