Конектори LF50
Двоконтактні силові роз'єми Amass LF50 представляють собою найпотужнішу серію в лінійці компактних кабельних з'єднувачів лінійного типу (2 PIN), розроблених для високонавантажених ланцюгів постійного струму. Конектори серії LF50 створені як співвісна трубчаста альтернатива традиційним масивним роз'ємам серій XT90 та UH90. Вони оптимізовані для застосування в сучасних FPV-комплексах, промислових БПЛА та робототехніці, де необхідний циліндричний обтічний профіль з'єднання, вібростійкість та суворе обмеження щодо маси всієї кабельної збірки.
Роз'єми LF50 розраховані на стабільну передачу постійного номінального струму до 30А, а посилена контактна група здатна витримувати короткочасні пікові навантаження до 50А. Циліндричні позолочені контакти цангового типу забезпечують рекордно низький перехідний опір (≤0.80 мОм). Корпус виконаний із модифікованого інженерного поліаміду класу вогнестійкості UL94 V-0, що є стійким до високих термічних навантажень під час пайки та жорстких умов експлуатації.
Переваги та геометрія серії Amass LF50
Конектори лінійки LF50 втілюють передові технології бренду Amass, пропонуючи максимальну струмовіддачу в надлегкому обтічному форм-факторі:
- Захисні кожухи в комплекті (Back Covers): Кабельні модифікації забезпечені жорсткими пластиковими задніми ковпачками, які із клацанням фіксуються на корпусі після завершення пайки. Кожух повністю ізолює місця пайки від коротких замикань та захищає кабельний ввід від небезпечних зламів, виключаючи потребу використання термоусадкових трубок.
- Співвісна трубчаста компоновка: Лінійне розташування виводів під пайку та циліндричний профіль спряженої пари дозволяють легко прокладати силові кабелі живлення всередині вузьких ніш, карбонових або металевих труб рам БПЛА, суттєво знижуючи паразитний аеродинамічний опір.
- Вібростійкий замок та захист від переполюсовки: Профіль нейлонового корпусу оснащений оптимізованим внутрішнім фрикційним замком, що запобігає самовільному розмиканню ланцюга під дією сильних резонансних вібрацій. Виражений асиметричний ключ повністю захищає від помилкового підключення.
Лінійка категорії представлена оригінальними кабельними модифікаціями Wire Type: вилками LF50-M (male, тато) та розетками LF50-F (female, мама).
Ключеві технічні характеристики:
- Номінальний довготривалий струм: 30 А (за умови використання дроту 12 AWG).
- Максимальний імпульсний струм: 50 А (короткочасно, до 30 секунд).
- Номінальна робоча напруга: 500 В DC.
- Перехідний опір контакту: ≤ 0.80 мОм.
- Опір ізоляції сили: ≥ 2000 МОм.
- Рекомендований калібр дроту, що підключається: 12 AWG, 14 AWG.
- Матеріал контактів: Латунь/мідь із надчистим золотим покриттям (Gold-plated).
- Діапазон робочих температур: від -40°C до +120°C.
- Ресурс механічних комутацій: не менше 1000 циклів.

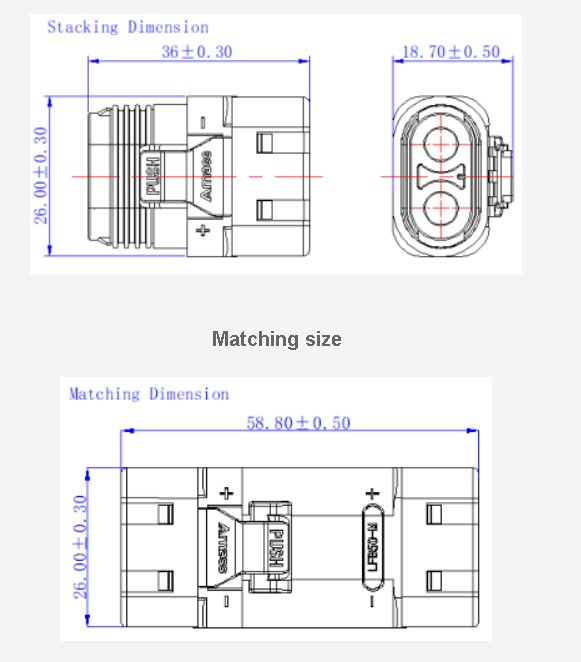

Основі види та типи серії LF50
1. Поділ за конфігурацією контактів (PIN)
- LFA50 (1 PIN / Одноконтактний): Модульний герметичний роз'єм на 1 контакт. На бокових сторонах корпусу є пази ("ластівчин хвіст"), що дозволяють з'єднувати кілька модулів LFA50 разом. Це дозволяє власноруч збирати 3-пінові (для герметичних BLDC-моторів) або багатопінові водонепроникні силові з'єднання.
- LFB50 (2 PIN / Двоконтактний): Монолітний роз'єм на 2 контакти для класичного підключення ліній живлення постійного струму DC (плюс / мінус).
2. Поділ за «статтю» («Папа» / «Мама»)

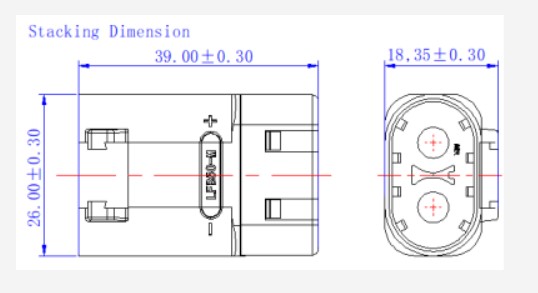

- LF50-M (Male / «Папа»): Штекер із посрібленим штирьовим контактом та фіксуючою кнопкою
PUSH. Монтується на кабель з боку споживача (контролера, інвертора, мотора). - LF50-F (Female / «Мама»): Гніздо із заглибленим трубачастим контактом і внутрішнім силіконовим ущільнювачем. Встановлюється на кабель з боку джерела живлення (АКБ).
3. Оцінка захисту та герметичності (IP67)
Оскільки роз'єми LF50 розраховані тільки під монтаж на кабель, їхня герметичність реалізована через потрійний захист:
- Центральний O-Ring: Силіконове кільце усередині «Мами» (F), яке щільно стискається під час спрацьовування засувки
PUSH. - Задні кабельні сальники: Силіконові втулки на хвостовику, які герметизують вхід під товстий силовий дріт перетином 10 AWG – 8 AWG.
- Монтаж: Підтримує як швидке промислове шестигранне обтискання (Crimp), так і пайку.
Порівняння: Amass LF50 проти LF40 та LC50
| Параметр | Amass LF50 (LFA/LFB) | Amass LF40 (LFB40) | Amass LC50 (LCA/LCB) |
| Кількість пінів | 1P (LFA) або 2P (LFB) | Тільки 2P | 1P (LCA) або 2P (LCB) |
| Захист IP | IP67 (водонепроникний) | IP67 | IP40 (без O-ring) |
| Номінальний струм | 50 А (пік до 70–80 А) | 40 А (пік до 60 А) | 50 А (пік до 80 А) |
| Рекомендований дріт | 10 AWG – 8 AWG | 12 AWG – 10 AWG | 10 AWG – 8 AWG |
| Монтаж | Тільки кабель | Тільки кабель | Кабель та PCB |
Сфера застосування та технічні рекомендації щодо інсталяції
Основна область експлуатації роз'ємів Amass LF50 — силові лінії живлення важких швидкісних та вантажних FPV-дронів (класу 7–10 дюймів, сінеліфти), промислові БПЛА, радіокеровані авіамоделі великих масштабів, тягові акумуляторні збірки середньої ємності (Li-Po, Li-ion, LiFePO4), а також приводні блоки робототехніки з обмеженням за габаритами та вагою.
Рекомендації щодо інсталяції:
- До початку паяльних робіт обов'язково продіньте силові дроти крізь отвори захисного пластикового кожуха (ковпачка). Після припаювання жил до клем встановити ковпачки буде неможливо.
- Циліндричні позолочені гнізда та силові кабелі перерізом 12 AWG мають високу теплоємність. Щоб уникнути найменшого зміщення контактів усередині нейлонової матриці при тривалому прогріві, виконуйте пайку виключно в замкнутому стані (попередньо з'єднавши Male та Female частини між собою). Спряжена пара працює як жорсткий кондуктор та ефективний тепловідвід.
- Пайку слід виконувати паяльним обладнанням потужністю 80–100 Вт короткими точечними імпульсами (до 2–3 секунд на контакт). Після повного охолодження зсуньте захисний кожух по кабелю вперед до клацання фіксаторів.
