Конектори UH60

Конструктивні особливості та переваги серії Amass UH60

Роз'єми нової лінійки UH60 від Changzhou Amass Electronics спроектовані для задоволення потреб сучасних високонавантажених енергосистем. Ключові конструктивні відмінності серії UH60 включають:

• Зниження перехідного опору: Оптимізована геометрія плями контакту дозволила мінімізувати внутрішній опір до ≤0.60 мОм, що знижує падіння напруги та запобігає перегріву роз'єму під тривалим навантаженням.
• Збільшені посадочні місця під кабель: Циліндричні клеми роз'єму адаптовані для пайки силових дротів калібру від 14 AWG до 10 AWG, що дозволяє збирати силові лінії з меншим загальним опором кабельної збірки.
• Покращена ергономіка вилучення: Корпус отримав оновлену геометрію із вираженими протиковзними насічками на бічних гранях. Це полегшує ручне розмикання щільно підігнаних роз'ємів та запобігає пошкодженню кабелю при демонтажі шлейфів живлення.
• Захист від помилок комутації: Асиметричний профіль нейлонової матриці (механічний ключ) фізично унеможливлює переполюсовку при підключенні зворотної частини.

У каталозі категорії представлені оригінальні кабельні модифікації Wire Type: вилки UH60-M (male, тато) та розетки UH60-F (female, мама).

Ключові технічні характеристики:

• Номінальний довготривалий струм: 35 А (за умови комутації дротом 10 AWG).
• Максимальний імпульсний струм: 60 А (короткочасно, до 30 секунд).
• Номінальна робоча напруга: 500 В DC.
• Перехідний опір контакту: ≤ 0.60 мОм.
• Опір ізоляції матриці: ≥ 2000 МОм.
• Рекомендований калібр силового проводу: 10 AWG, 12 AWG, 14 AWG.
• Матеріал контактної групи: Латунь із зносостійким золотим напиленням (Gold-plated).
• Діапазон робочих температур: від -40°C до +120°C.
• Ресурс механічних комутацій: не менше 1000 циклів.

Основні види конекторів Amass UH60 та їхні відмінності:

1. Поділ за «статтю» та безпекою

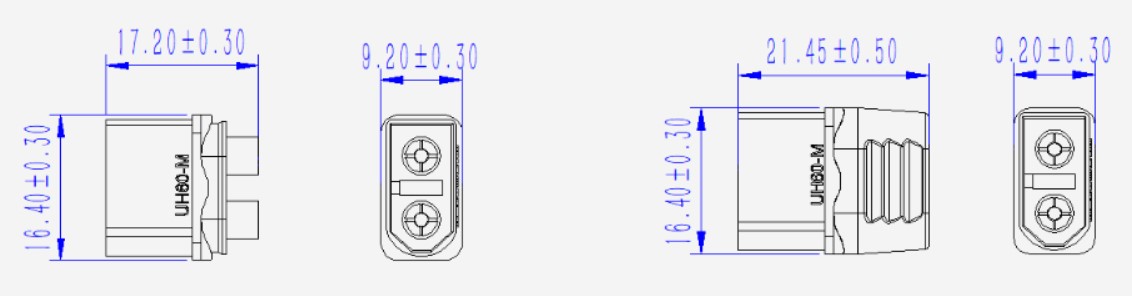

• UH60-M (Male / «Папа»): Штекер із виступаючими штирьовими контактами. Призначений для паяння на боці споживача струму (силові контролери, плати розподілу живлення PDB, потужні ESC).

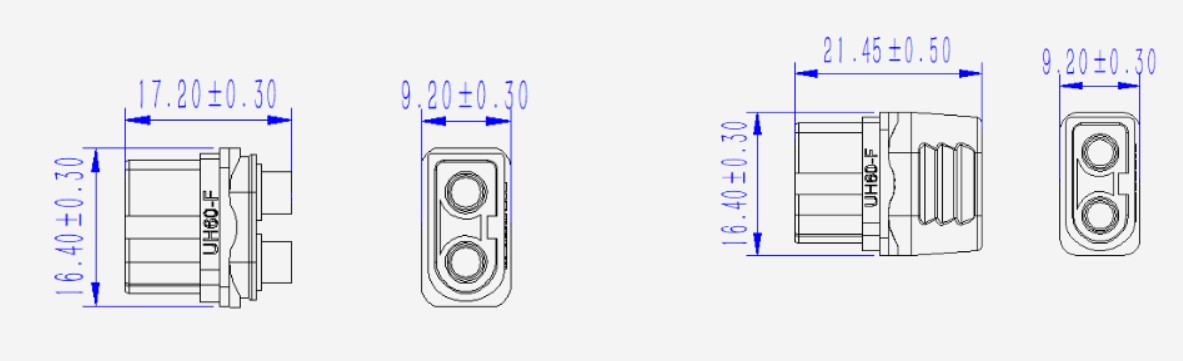

• UH60-F (Female / «Мама»): Гніздо із заглибленими підпружиненими трубами. Завжди запаюється з боку джерела живлення (LiPo/Li-ion акумулятори), що унеможливлює випадкове коротке замикання контакту на корпус чи сторонні предмети.

2. Поділ за формою та способом монтажу

В залежності від того, як конектор підключається до системи, Amass випускає декілька виконання корпусу:

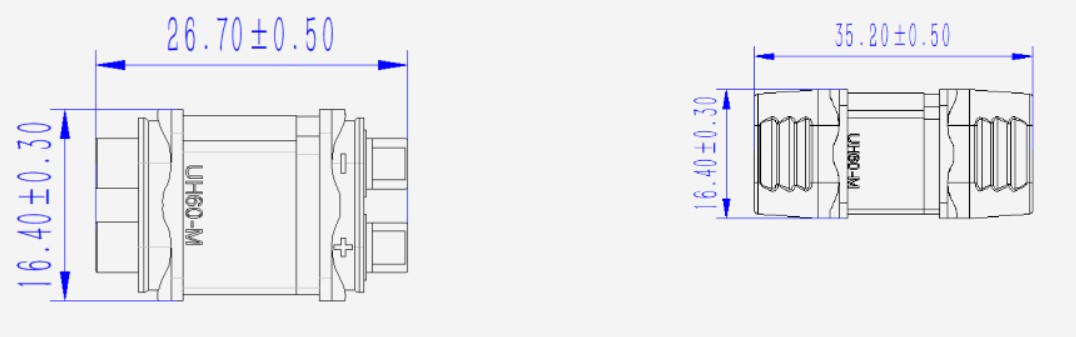

1. Стандартний UH60 (під паяння кабелю):

   • Має чашечки під силовий дріт перетином 12 AWG – 10 AWG.

   • Комплектується жорсткими замикаючими пластиковими кришками (ковпачками), які ізолюють та фіксують місце пайки замість звичайної термоусадки.

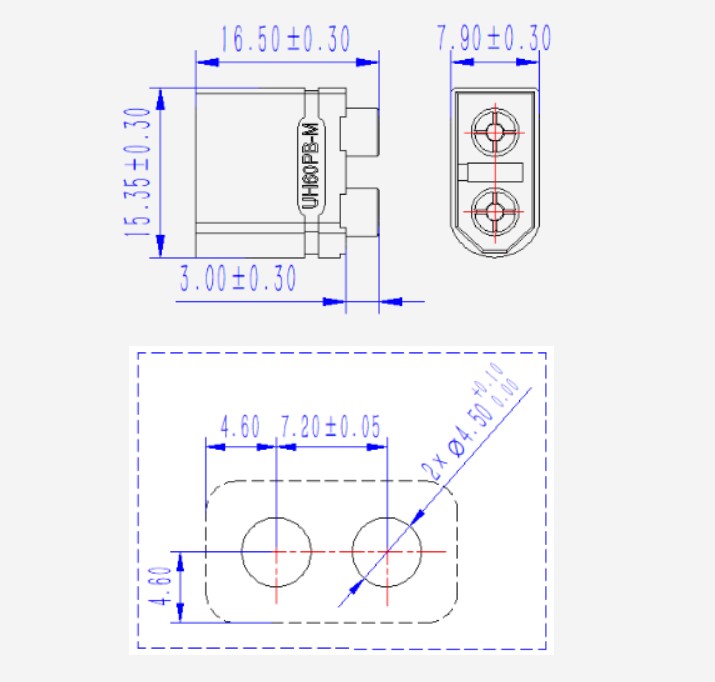

2. UH60PB / UH60-P (для монтажу на плату):

   • Оснащений прямими плоскими виводами, які впаюються безпосередньо у кріпильні отвори на друкованій платі (PCB).

   • Використовується в польотних стеках, Power Distribution Board або базах зарядних станцій.

3. UH60PW (кутовий 90° на плату):

   • Ніжки вигнуті під прямим кутом. Це дозволяє вставляти акумулятор паралельно платі, заощаджуючи висоту в низькопрофільних рамах дронів чи роботів.

Чим Amass UH60 відрізняється від UH30 та класичного XT60?

Головні відмінності та покращення моделі UH60:

Головна перевага UH60 над звичайним XT60

У потужних системах струм 60A+ створює сильне пульсуюче електромагнітне поле. Якщо силове кабельне з'єднання лежить поруч із відеопередавачем, компасом чи GPS, дрон може втрачати супутники або давати «перешкоди» на відео. Захисний екран UH60 блокує ці наводки, зберігаючи стабільність чутливої електроніки

Сфера застосування та технічні рекомендації щодо інсталяції

Роз'єми Amass UH60 є оптимальним вибором для FPV-дронів (класу 5–7 дюймів), робототехнічних комплексів середнього класу, тягових ліній-полімерних (Li-Po) та літій-іонних (Li-ion) акумуляторних батарей, регуляторів швидкості (ESC), систем розподілу живлення та зарядного обладнання середньої потужності.

Рекомендації щодо монтажу: Масивні латунні клеми та дроти калібру 10–12 AWG мають високу теплоємність, вимагаючи застосування паяльних станцій потужністю від 80–100 Вт. Лудіння та пайку слід виконувати короткими температурними імпульсами (2–3 секунди). Щоб виключити ризик теплової деформації нейлонового корпусу та зберегти точну співвісність контактів, завжди виконуйте пайку, попередньо жорстко з'єднавши UH60-M та UH60-F між собою. Після охолодження місця пайки ізолюються термоусадковою трубкою.
