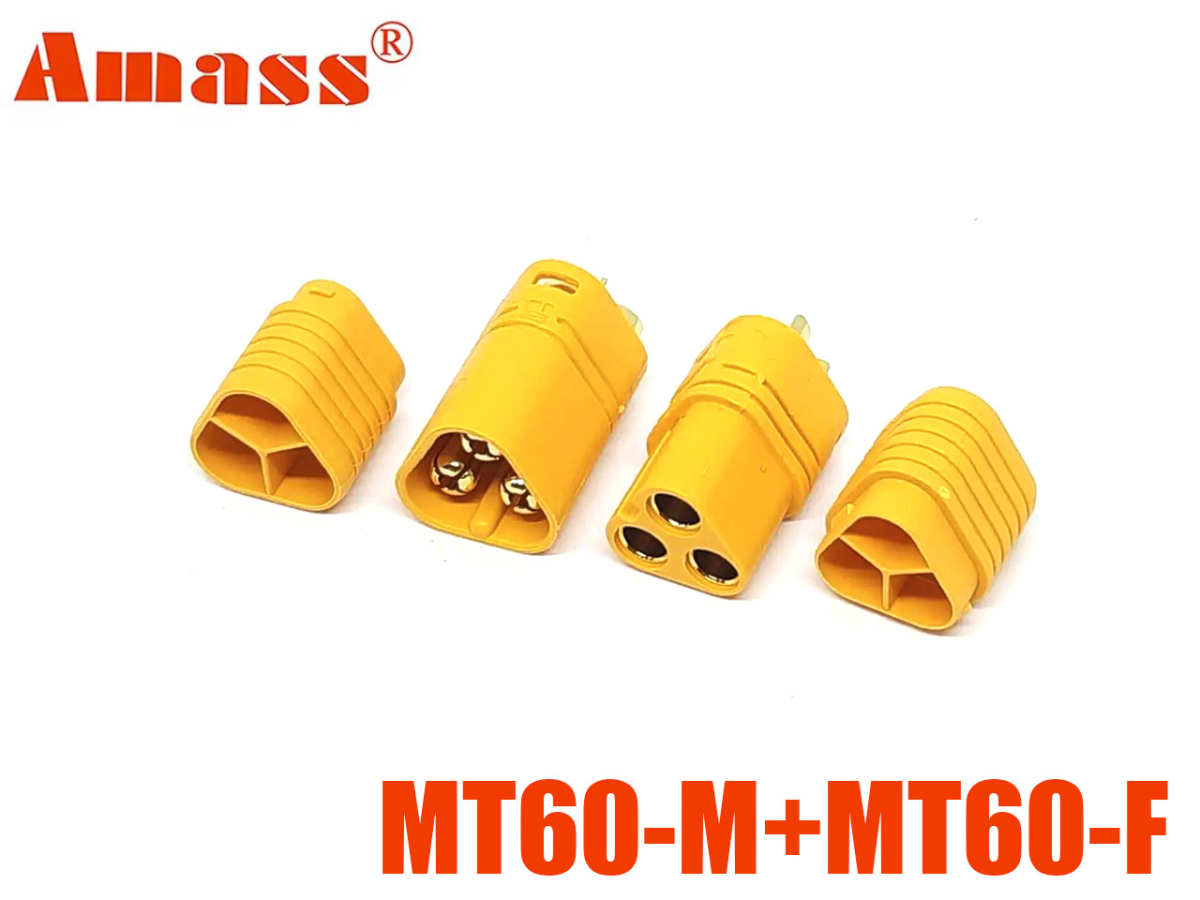

Комплект силових роз'ємів Amass MT60-M + MT60-F (Кабельна вилка + Кабельна розетка)

Спеціалізований 3-контактний силовий комплект Amass MT60-M + MT60-F для надійного підключення трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC). До комплекту входять кабельна вилка MT60-M (male/тато) та кабельна розетка MT60-F (female/мама) із захисними ізолюючими кришками. Оснащені позолоченими контактами 3.5 мм, розрахованими на струм 30А (60А пік). Замінюють три окремих банани в єдиному міцному корпусі.

Комплект оригінальних силових конекторів серії MT60 від Changzhou Amass Electronics являє собою готове рішення для швидкої, естетичної та безпечної комутації 3-фазних ланцюгів змінного струму.

Роз'єми розроблені спеціально для з'єднання безколекторних моторів та регуляторів ходу (ESC). Монолітна конструкція усуває потребу використовувати три незалежних банани (Bullet Connectors), виключає плутанину в дротах та знижує ризик короткого замикання.

Склад комплекту:

1. MT60-F (Cable Female / розетка / мама): Монтується на сторону регулятора швидкості (ESC) або джерела 3-фазного живлення.
2. MT60-M (Cable Male / вилка / тато): Монтується на силовий кабель 3-фазного безколекторного мотора.

Ключові конструктивні та інженерні особливості:

• Монтаж без термоусадки: Обидва роз'єми постачаються із захисними пластиковими хвостовиками, що замикаються і повністю закривають місця пайки трьох контактів, забезпечуючи надійну ізоляцію та захист дротів від зламу.
• Контакти 3.5 мм (Gold-plated): Позолочена латунь гарантує мінімальний перехідний опір (≤0.45 мОм) та стійкість до окиснення при високих навантаженнях.
• Захист від неправильного підключення: Асиметричний профіль корпусу унеможливлює помилкове стикування конекторів.
• Термостійкий поліамід (UL94 V-0): Корпус із високотемпературного нейлону витримує нагрівання під час пайки та сильні вібрації в процесі експлуатації.

Технічні характеристики

• Виробник: Amass
• Склад комплекту: MT60-M (вилка з крышкой) + MT60-F (розетка з крышкой)
• Кількість контактів: 3 (для 3-фазного підключення)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 3.5 мм
• Номінальний струм (Continuous): 30 А
• Піковий струм (Instantaneous): 60 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.45 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення 3-фазних безколекторних моторів (BLDC) до регуляторів ходу (ESC) у FPV-дронах, агродронах та промислових мультикоптерах.
• Силові кола радіокерованих моделей (RC літаки, авто, гелікоптери, катери).
• Комутація 3-провідних силових ліній у робототехніці та портативному електроустаткуванні.

Поради щодо інсталяції:

1. Послідовність монтажу: Не забудьте заздалегідь надіти захисні кришки-хвостовики на три фазні дроти до початку пайки.
2. Правило соосності (Правило кондуктора): Під час пайки кабелю до контактів обов'язково зістикуйте вилку MT60-M із розеткою MT60-F. Це утримуватиме позолочені контактотримачі в ідеальній соосності при нагріванні нейлону.
3. Паяльне обладнання: Використовуйте паяльник потужністю 60–80 Вт. Попередньо залудіть очищені кінці дротів та чашки контактів роз'ємів.
4. Фіксація: Після вистигання пайки насуньте захисні хвостовики по кабелях до характерного клацання фіксаторів.
