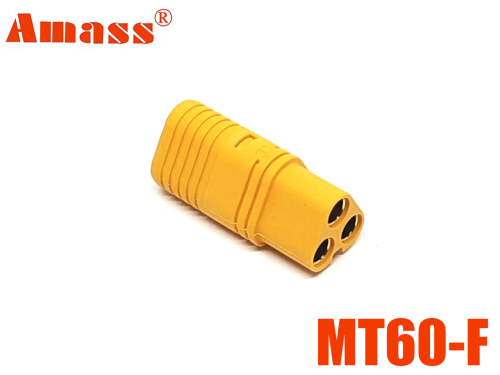

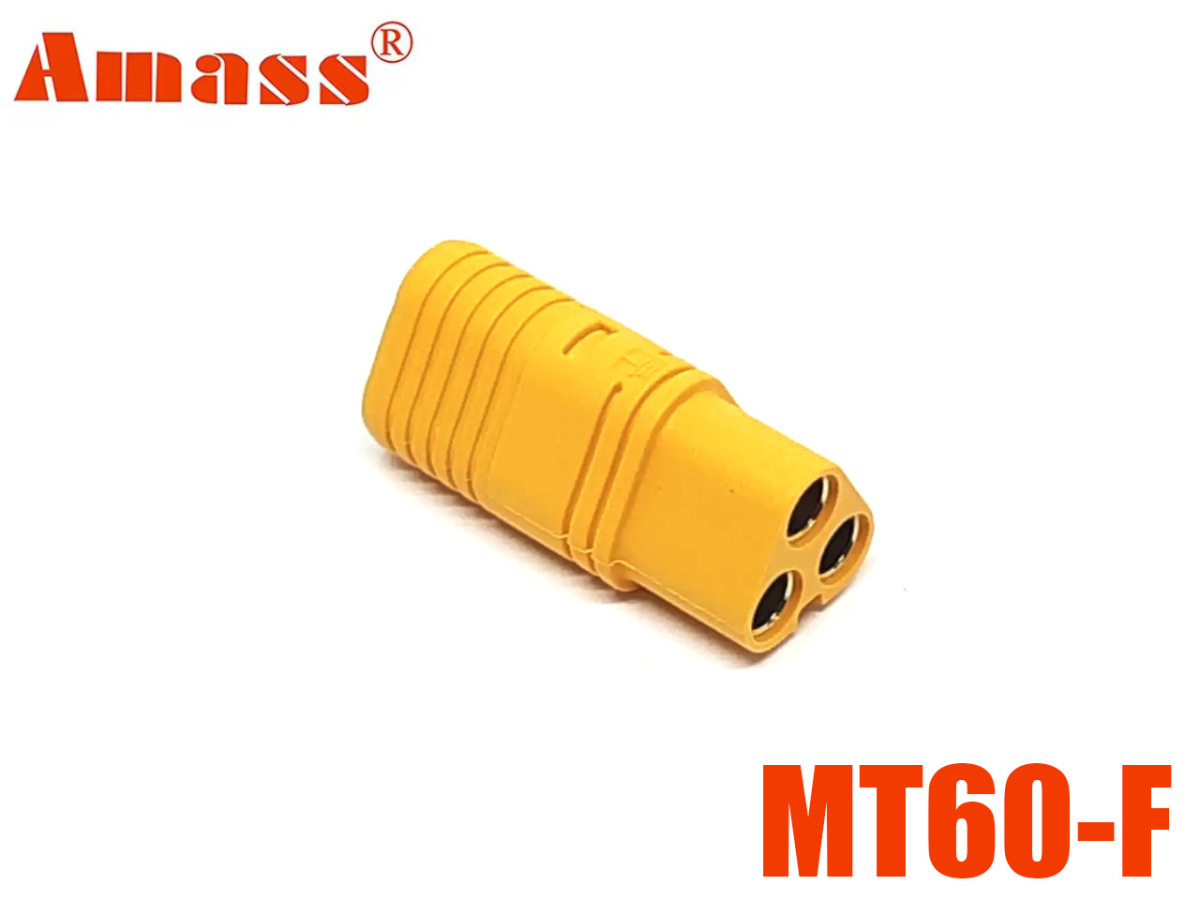

Роз'єм силовий кабельний Amass MT60-F (Кабельна розетка / мама)

Спеціалізований триконтактний силовий роз'єм Amass MT60-F (female/мама) призначений для підключення трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC). Оснащений трьома позолоченими контактами діаметром 3.5 мм та захисним ізолюючим ковпачком. Розрахований на тривалий струм 30А та пікові навантаження до 60А. Забезпечує швидке та надійне підключення моторів без ризику переполюсовки.

Кабельний роз'єм Amass MT60-F від Changzhou Amass Electronics — це спеціалізований 3-піновий конектор, розроблений для швидкої та зручної комутації силових ланцюгів змінного струму між 3-фазними безколекторними моторами та контролерами (ESC).

Роз'єм повністю замінює незручне використання трьох окремих бананів (Bullet Connectors), об'єднуючи всі три фази в єдиному компактному та міцному корпусі.

Ключові конструктивні та інженерні особливості:

• 3-фазна монолітна конструкція: Позбавляє плутанини дротів та прискорює процес заміни двигуна або регулятора швидкості.
• Захисний ізолюючий хвостовик: Постачається в комплекті з кришкою, що замикається і надійно ізолює місця пайки трьох контактів без потреби у використанні термоусадкових трубок.
• Позолочені контакти 3.5 мм (Gold-plated): Забезпечують мінімальний перехідний опір (≤0.45 мОм), стійкі до корозії та гарантують високий ККД передачі енергії.
• Захист від неправильного підключення: Асиметричний профіль корпусу виключає можливість некоректного стикування відповідних частин.
• Термостійкий нейлоновий корпус: Матеріал стандарту UL94 V-0 стійкий до високих температур під час пайки та вібраційних навантажень під час роботи.

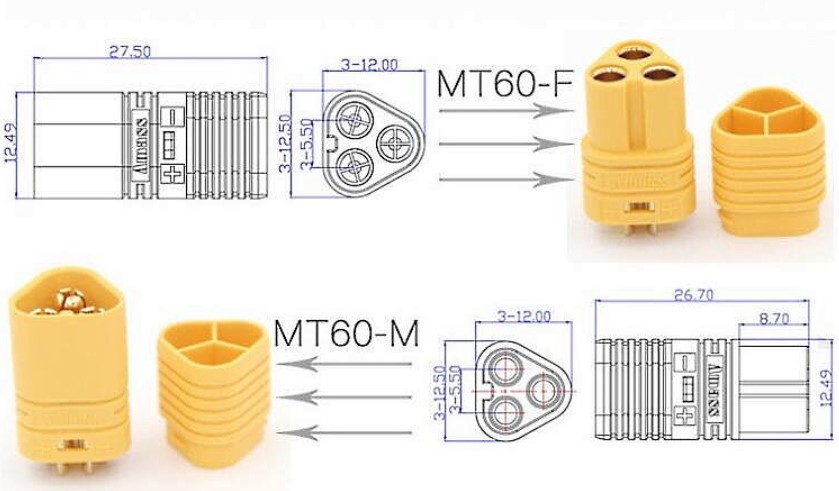

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: MT60-F
• Тип роз'єму: Кабельна розетка (female / мама)
• Кількість контактів: 3 (для 3-фазного підключення)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 3.5 мм
• Номінальний струм (Continuous): 30 А
• Піковий струм (Instantaneous): 60 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.45 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення 3-фазних безколекторних моторів (BLDC) до регуляторів ходу (ESC) у FPV-дронах, мультикоптерах та агродронах.
• Радіокеровані моделі літаків, вертольотів, автомоделі та судномоделі.
• Силові 3-провідні лінії в робототехніці та промислових приводах відповідної потужності.

Поради щодо інсталяції:

1. Послідовність монтажу: Заздалегідь надіньте захисну кришку-хвостовик на фазні дроти до початку пайки.
2. Пайка: Добре залудіть як очищені кінці дротів, так і контактні чашки роз'єму. Використовуйте паяльник потужністю 60–80 Вт.
3. Правило соосності: Для збереження точної геометрії контактів під час нагрівання рекомендується здійснювати пайку, зістикувавши вилку MT60-M із відповідною розеткою MT60-F.
4. Фіксація: Після повного охолодження місць пайки насуньте захисний хвостовик по кабелю до характерного клацання фіксатора.
