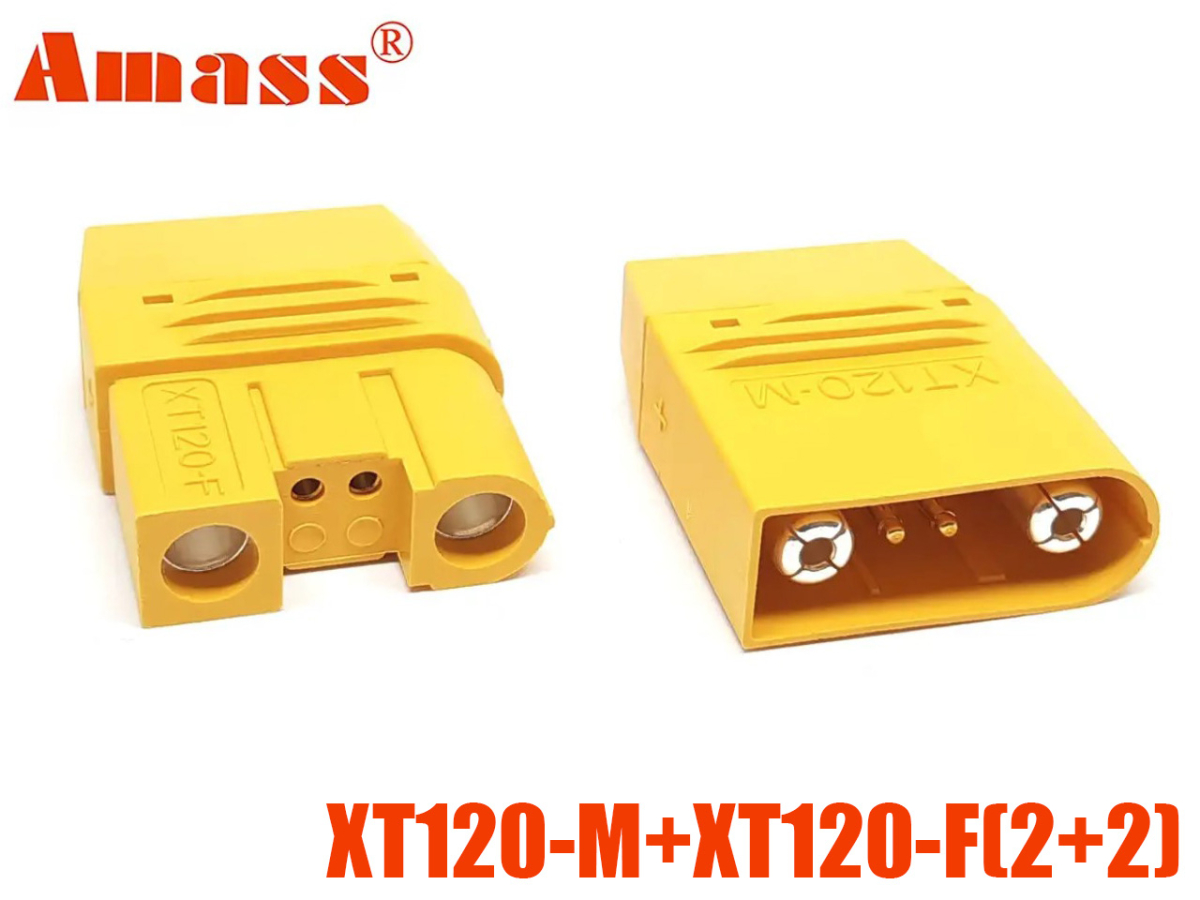

Комплект силових роз'ємів Amass XT120-M + XT120-F (2+2) (Кабельна вилка + Кабельна розетка)

Потужний комплект комбінованих силових роз'ємів Amass XT120-M + XT120-F (2+2). До комплекту входять кабельна вилка XT120-M(2+2) (male/тато) та кабельна розетка XT120-F(2+2) (female/мама) із захисними кришками-хвостовиками. Оснащені 2 основними силовими контактами 4.0 мм (до 60А тривало, 120А пік) та 2 допоміжними сигнальними пинами для передачі даних (BMS, CAN-шина, температурні датчики).

Повний комплект оригінальних силових конекторів серії XT120 (2+2) від Changzhou Amass Electronics забезпечить надійне та функціональне з'єднання між джерелом живлення та навантаженням у сучасній високострумовій техніці.

Формула 2+2 об'єднує в одному корпусі 2 високострумові силові контакти та 2 сигнальні пини, дозволяючи передавати основне живлення та одночасно вести інформаційний обмін з Smart BMS (CAN, UART, дані датчиків температури або блокування).

Склад комплекту:

1. XT120-F(2+2) (Cable Female / розетка / мама): Монтується зі сторони акумулятора або джерела живлення.
2. XT120-M(2+2) (Cable Male / вилка / тато): Монтується зі сторони контролера, навантаження або зарядного пристрою.

Ключові конструктивні та інженерні особливості:

• Єдиний комбінований інтерфейс: Усуває потребу прокладати окремі лінії для сигнальних дротів та BMS.
• Захисні кришки в комплекті: Пластикові хвостовики, що замикаються, забезпечують надійну фіксацію силових і сигнальних кабелів, повністю ізолюючи місця пайки.
• Прецизійні контакти 4.0 мм (Gold-plated): Позолочена латунь із мінімальним опором (≤0.40 мОм) запобігає нагріву при тривалих струмових навантаженнях до 60А.
• Надійний захист та безпека: Корпус із високотемпературного нейлону (UL94 V-0) має скошені грані для захисту від помилкової переполюсовки.

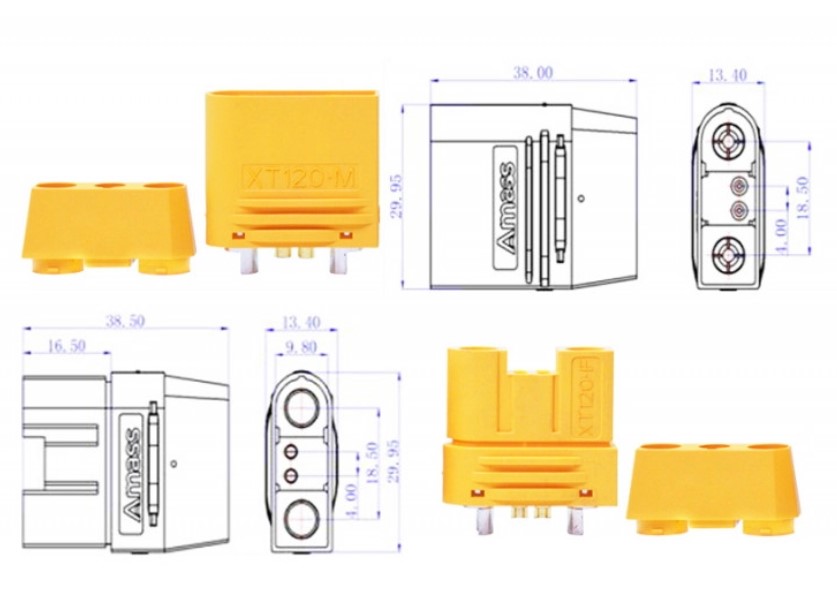

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Склад комплекту: XT120-M(2+2) (вилка з кришкою) + XT120-F(2+2) (розетка з кришкою)
• Конфігурація контактів: 2 силових + 2 сигнальних (на кожному роз'ємі)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 4.0 мм
• Номінальний струм силових контактів (Continuous): 60 А
• Піковий струм силових контактів (Instantaneous): 120 А (до 30 сек)
• Номінальний струм сигнальних контактів: 3 А
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.40 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр силового дроту: 8 AWG, 10 AWG, 12 AWG
• Рекомендований калібр сигнального дроту: 24 AWG – 28 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення потужних акумуляторних збірок у персональному електротранспорті (електросамокати, електровелосипеди, скутери).
• Тягові батареї для важких FPV-дронів, агродронів (UAV) та безпілотних платформ.
• Зарядні пристрої та джерела живлення з підтримкою Smart BMS / CAN-шини.
• Промислові джерела безперебійного живлення (UPS) та робототехніка.

Поради щодо інсталяції:

1. Послідовність збірки: Заздалегідь надіньте захисні кришки-хвостовики на силові та сигнальні дроти до початку пайки.
2. Пайка сигнальних контактів: Використовуйте тонке жало та низькотемпературний припій для пайки 2 сигнальних пинів.
3. Правило соосності (Правило кондуктора): Під час пайки масивних силових дротів (8–10 AWG) обов'язково зістикуйте вилку XT120-M(2+2) із розеткою XT120-F(2+2). Це втримає позолочені силові контакти в ідеальній геометрії при прогріві нейлонового корпусу.
4. Завершення інсталяції: Після повного охолодження зсуньте захисні хвостовики по кабелях до характерного клацання фіксаторів.
