Роз'єм силовий кабельний Amass XT120-M(2+4) (Кабельна вилка / Тато)

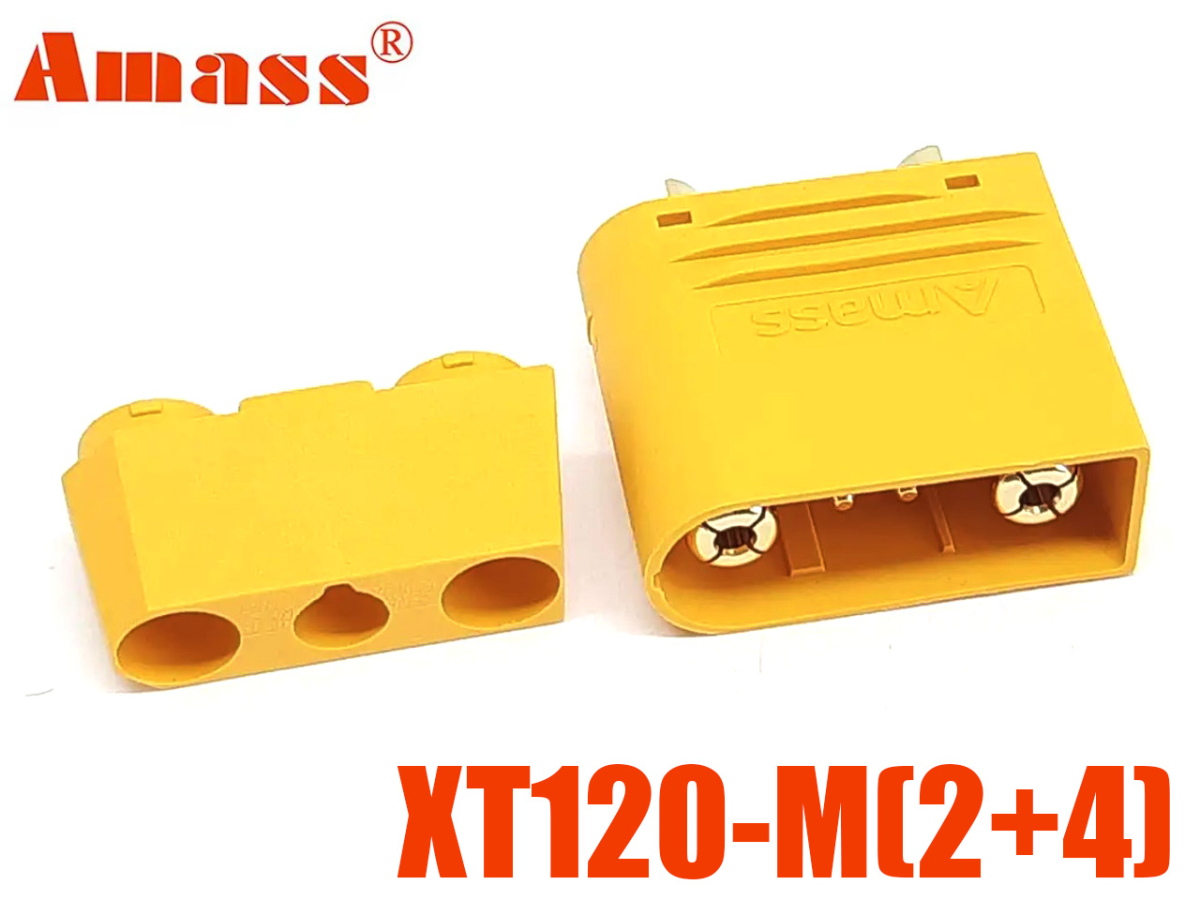

Потужний комбінований силовий роз'єм Amass XT120-M(2+4) (male/тато) з 4 додатковими сигнальними контактами. Оснащений 2 високострумовими позолоченими контактами 4.0 мм для основного живлення (до 60А тривало, 120А пік) та 4 сигнальними пинами для передачі даних (BMS, CAN, температурні датчики). Комплектується захисною кришкою-хвостовиком. Монтується на кабель зі сторони навантаження або зарядного пристрою.

Кабельний роз'єм Amass XT120-M(2+4) від Changzhou Amass Electronics — це гібридний силовий конектор нового покоління, створений для сучасної техніки, де потрібна не лише передача високої потужності, але й інформаційний обмін з інтелектуальною системою керування батареєю (BMS).

Формула 2+4 означає наявність 2 основних силових контактів та 4 допоміжних сигнальних пинів, що дозволяє інтегрувати шину CAN, UART, лінію захисту або температурний моніторинг безпосередньо в один силовий штекер.

Ключові конструктивні та інженерні особливості:

• Комбінована архітектура (2 Сила + 4 Сигнал): Усуває потребу прокладати окремі сигнальні роз'єми, забезпечуючи цілісність та акуратність кабельної збірки.
• Захисний ізолюючий хвостовик: Пластикова кришка, що замикається, у комплекті забезпечує надійну фіксацію кабелів та ізоляцію місць пайки без використання термоусадкових трубок.
• Прецизійні силові контакти 4.0 мм: Позолочена латунь із низьким опором (≤0.40 мОм) запобігає нагріву при тривалих струмових навантаженнях до 60А.
• Надійна фіксація та захист: Ергономічний корпус із ударостійкого та вогнестійкого нейлону (UL94 V-0) зі скошеними гранями запобігає помилковій переполюсовці.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: XT120-M(2+4)
• Тип роз'єму: Кабельна вилка (Male / тато)

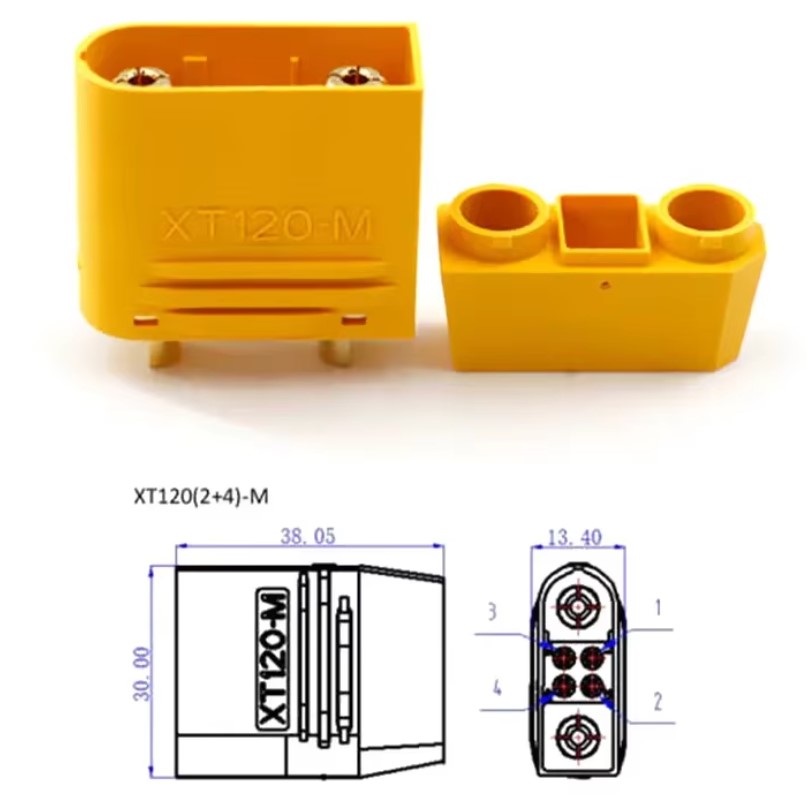

• Конфігурація контактів: 2 силових + 4 сигнальних
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 4.0 мм
• Номінальний струм силових контактів (Continuous): 60 А
• Піковий струм силових контактів (Instantaneous): 120 А (до 30 сек)
• Номінальний струм сигнальних контактів: 3 А
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.40 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр силового дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення потужних акумуляторних збірок у персональному електротранспорті (электросамокати, електровелосипеди, скутери).
• Тягові батареї для важких FPV-дронів, агродронів (UAV) та безпілотних платформ.
• Зарядні пристрої та джерела живлення з підтримкою Smart BMS / CAN-шини.
• Промислові джерела безперебійного живлення (UPS) та робототехніка.

Поради щодо інсталяції:

1. Послідовність збірки: Заздалегідь надіньте захисну кришку-хвостовик на силові та сигнальні дроти до початку пайки.
2. Пайка сигнальних контактів: Використовуйте тонке жало та низькотемпературний припій для пайки 4 сигнальних пинів. Використовуйте дроти калібру 24–28 AWG.
3. Правило соосності (Правило кондуктора): Під час пайки масивних силових дротів (8–10 AWG) обов'язково зістикуйте вилку XT120-M(2+4) із відповідною розеткою XT120-F(2+4). Це утримає позолочені силові штифти в ідеальній геометрії при прогріві корпусу.
4. Завершення інсталяції: Після повного охолодження зсуньте захисний хвостовик по кабелю до характерного клацання фіксатора.
