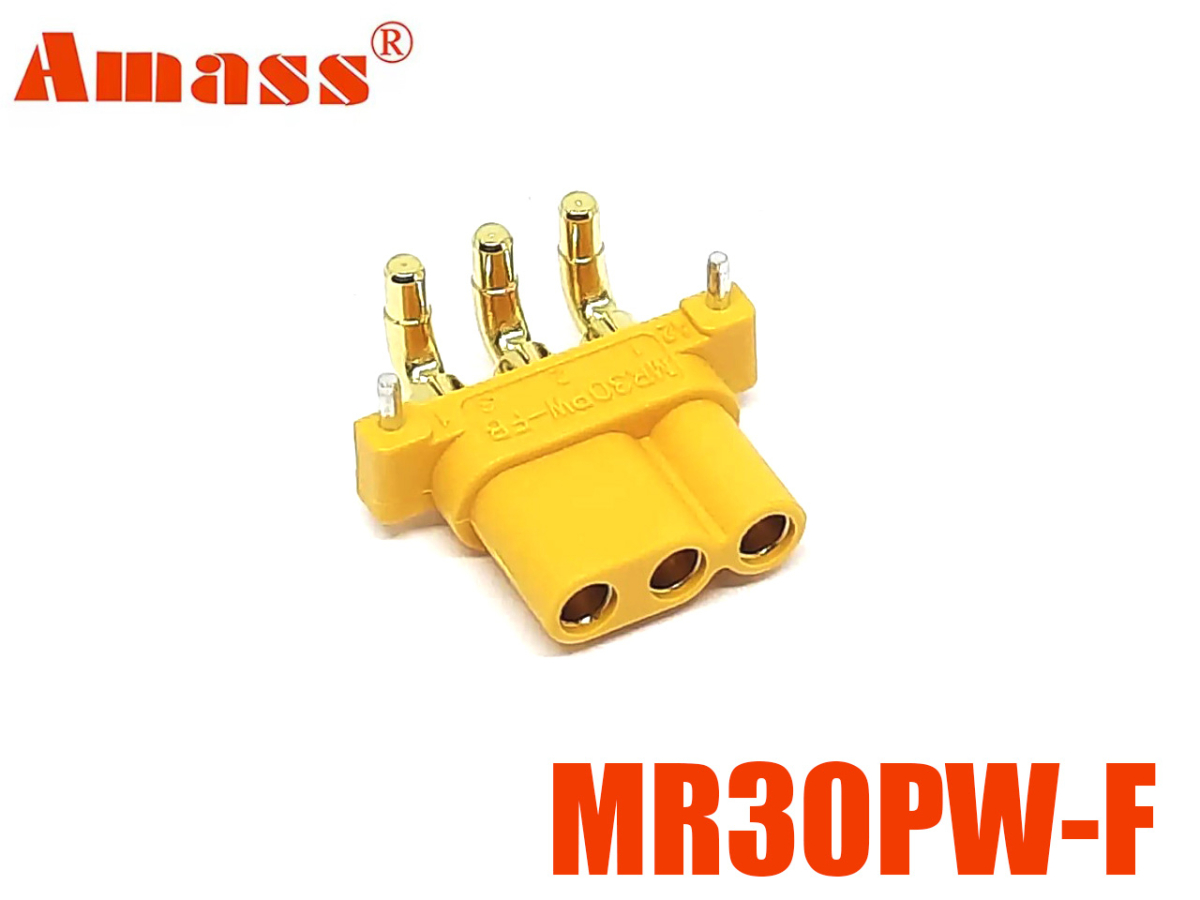

Роз'єм силовий Amass MR30PW-F (Кутовий на плату / Розетка / Мама)

Кутовий 3-контактний силовий роз'єм Amass MR30PW-F на друковану плату (PCB) під кутом 90°. Струм 15А та піковий струм до 30А. Ідеальне рішення для підключення трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC) та плат керування.

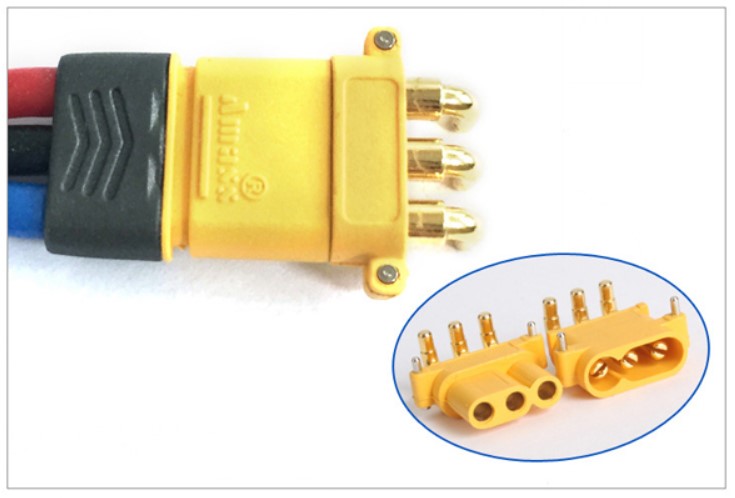

Роз'єм Amass MR30PW-F від Changzhou Amass Electronics являє собою спеціалізовану кутову модифікацію 3-пінової серії MR30. Букви PW вказують на горизонтальне (кутове 90°) виконання виводів під DIP-монтаж в отвори друкованої плати (PCB).

Конектор формату «мама» (Female) використовується на регуляторах швидкості (ESC) або платах керування для створення компактного, естетичного та надійного 3-фазного порту підключення безколекторних моторів.

Ключові конструктивні та інженерні особливості:

• Кутове виконання (90°): Дозволяє підключати відповідний кабель двигуна паралельно платі, суттєво економлячи висоту всередині рами або корпусу.
• Монолітний 3-контактний корпус: Замінює використання трьох окремих бананів (Bullet Connectors), забезпечуючи швидкий монтаж та виключаючи плутанину у фазах.
• Прецизійні контакти 2.0 мм (Gold-plated): Позолочена латунь забезпечує мінімальний перехідний опір (≤1.00 мОм) та захист від окиснення при імпульсних струмах до 30А.
• Фіксатори на PCB: Корпус має спеціальні напрямні позиціонери, які знімають механічне напруження з паяних швів під час комутації.
• Термостійкий нейлон (UL94 V-0): Корпус стійкий до високих температур під час пайки та не деформується під навантаженням.

Технічні характеристики:

• Виробник: Changzhou Amass Electronics
• Модель: MR30PW-F
• Тип роз'єму: Розетка кутова 90° (Female / мама)
• Призначення: Для монтажу на друковану плату (PCB DIP-монтаж)
• Кількість контактів: 3 (для 3-фазного підключення)
• Діаметр силового контакту: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 1.00 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Монтаж силових 3-фазних виходів на регуляторах ходу (ESC) FPV-дронів та гоночних квадрокоптерів.
• Плати керування та контролери безколекторних моторів у легкій робототехніці.
• Радіокеровані мікромоделі літаків, катерів та автотехніки.

Поради щодо інсталяції:

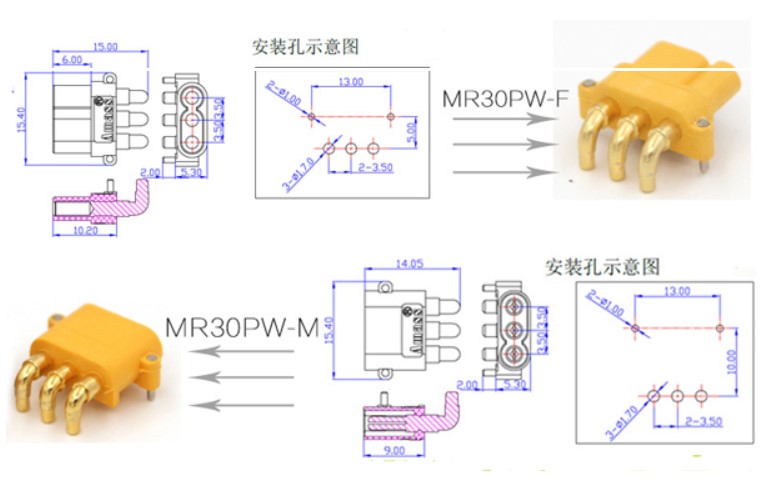

1. Підготовка PCB: Перед монтажем переконайтеся, що контактні отвори на платі збігаються з кроком 3 ніжок роз'єму MR30PW.
2. Збереження соосності (Правило кондуктора): Під час пайки роз'єму до друкованої плати обов'язково зістикуйте розетку MR30PW-F із відповідною вилкою (MR30-M). Це втримає позолочені контакти в ідеальній геометрії під час нагрівання корпусу.
3. Паяльне обладнання: Використовуйте паяльник потужністю 40–60 Вт. Не прогрівайте виводи довше 3-4 секунд, щоб запобігти відшаруванню контактних майданчиків на платі.
