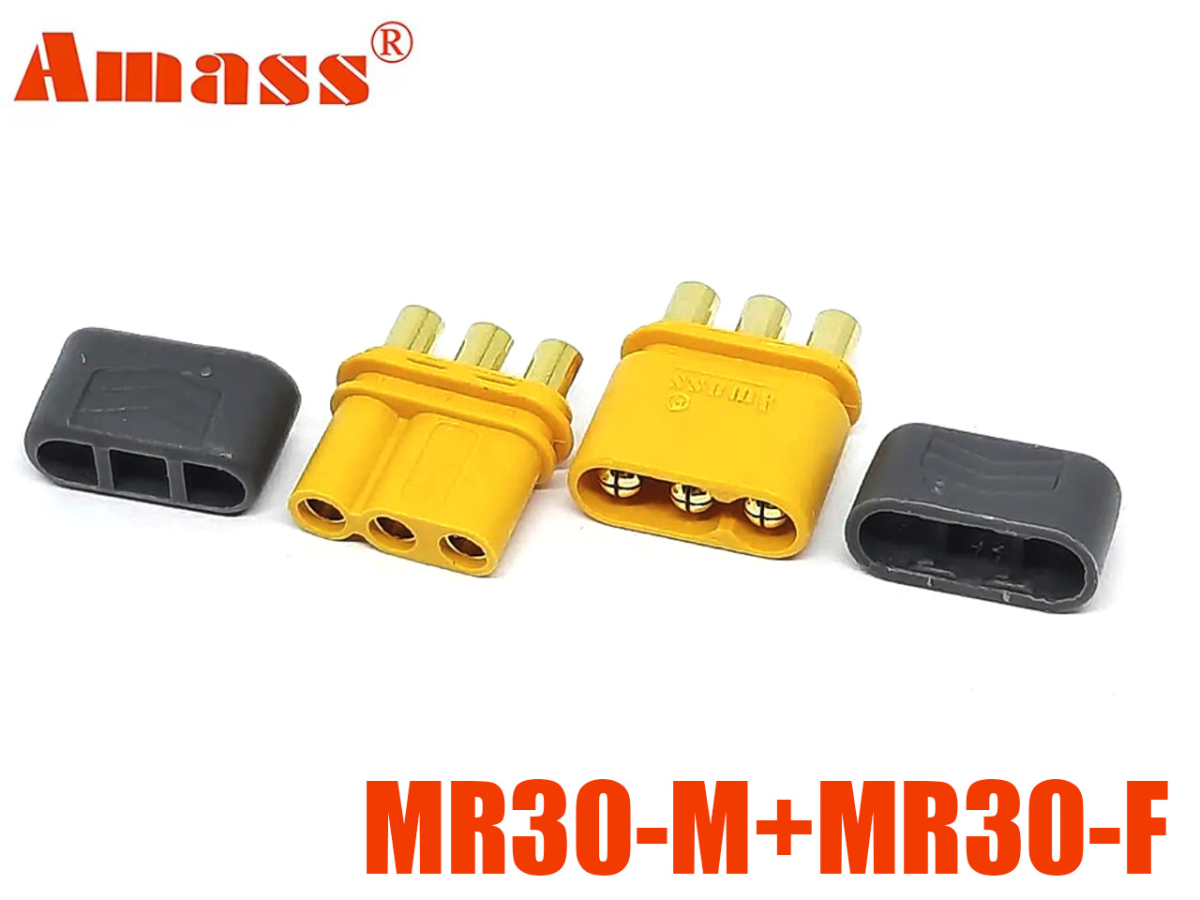

Комплект силових роз'ємів Amass MR30-M + MR30-F (Кабельна вилка + Кабельна розетка)

Компактний 3-контактний силовий комплект Amass MR30-M + MR30-F для надійного підключення невеликих трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC). До комплекту входять кабельна вилка MR30-M (male/тато) та кабельна розетка MR30-F (female/мама) із захисними ізолюючими кришками. Оснащені позолоченими контактами 2.0 мм, розрахованими на тривалий струм 15А та пікові навантаження до 30А.

Комплект оригінальних ультракомпактних силових роз'ємів серії MR30 від Changzhou Amass Electronics створений для безпечної та швидкої комутації 3-фазних ланцюгів у компактних моделях та FPV-дронах, де важливий кожен грам ваги та міліметр простору.

Монолітний корпус об'єднує всі три фази, виключаючи плутанину в дротах та гарантуючи надійну фіксацію з'єднань без використання окремих бананів (Bullet Connectors).

Склад комплекту:

1. MR30-F (Cable Female / розетка / мама): Монтується на сторону регулятора швидкості (ESC) або плату керування.
2. MR30-M (Cable Male / вилка / тато): Монтується на фазні дроти безколекторного мотора.

Ключові конструктивні та інженерні особливості:

• Захисні кришки в комплекті: Пластикові хвостовики, що замикаються, повністю закривають паяні контакти, виключаючи потребу у використанні термоусадкових трубок.
• Контакти 2.0 мм (Gold-plated): Прецизійні позолочені контакти знижують опір (≤1.00 мОм) та запобігають окисненню.
• Захист від зміни полярності: Асиметрична форма корпусу унеможливлює некоректне сполучення роз'ємів.
• Термостійкий нейлон (UL94 V-0): Матеріал витримує високі температури під час пайки та не плавиться під навантаженням.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Склад комплекту: MR30-M (вилка з кришкою) + MR30-F (розетка з кришкою)
• Кількість контактів: 3 (для 3-фазного підключення)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 1.00 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 16 AWG, 18 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення 3-фазних безколекторних моторів у легких FPV-дронах (Micro / CineWhoop), гоночних коптерах та міні-моделях.
• Невеликі радіокеровані літаки, авто- та судномоделі.
• Компактні 3-провідні лінії живлення та керування в мікроробототехніці.

Поради щодо інсталяції:

1. Послідовність монтажу: Заздалегідь надіньте захисні кришки-хвостовики на три фазні дроти до початку пайки.
2. Правило соосності (Правило кондуктора): Під час пайки тонких дротів 16–18 AWG обов'язково зістикуйте вилку MR30-M із розеткою MR30-F. Це втримає малі контактотримачі в ідеальній соосності при прогріві.
3. Паяльне обладнання: Використовуйте тонке жало та паяльник потужністю 40–60 Вт, щоб уникнути перегріву дрібних деталей корпусу.
4. Фіксація: Після вистигання пайки насуньте захисні хвостовики по кабелях до характерного клацання фіксаторів.
