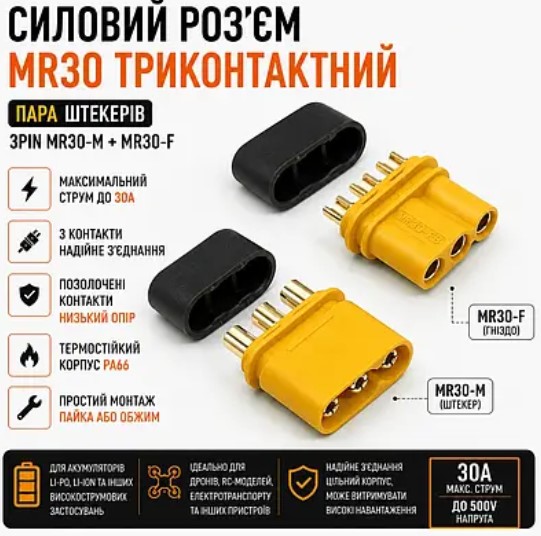

Роз'єм силовий кабельний Amass MR30-M (Кабельна вилка / Тато)

Компактний триконтактний силовий роз'єм Amass MR30-M (male/тато) призначений для підключення 3-фазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC). Оснащений трьома позолоченими контактами-пінами діаметром 2.0 мм та захисним ізолюючим ковпачком. Розрахований на тривалий струм 15А та пікові навантаження до 30А. Монтується на кабель зі сторони мотора.

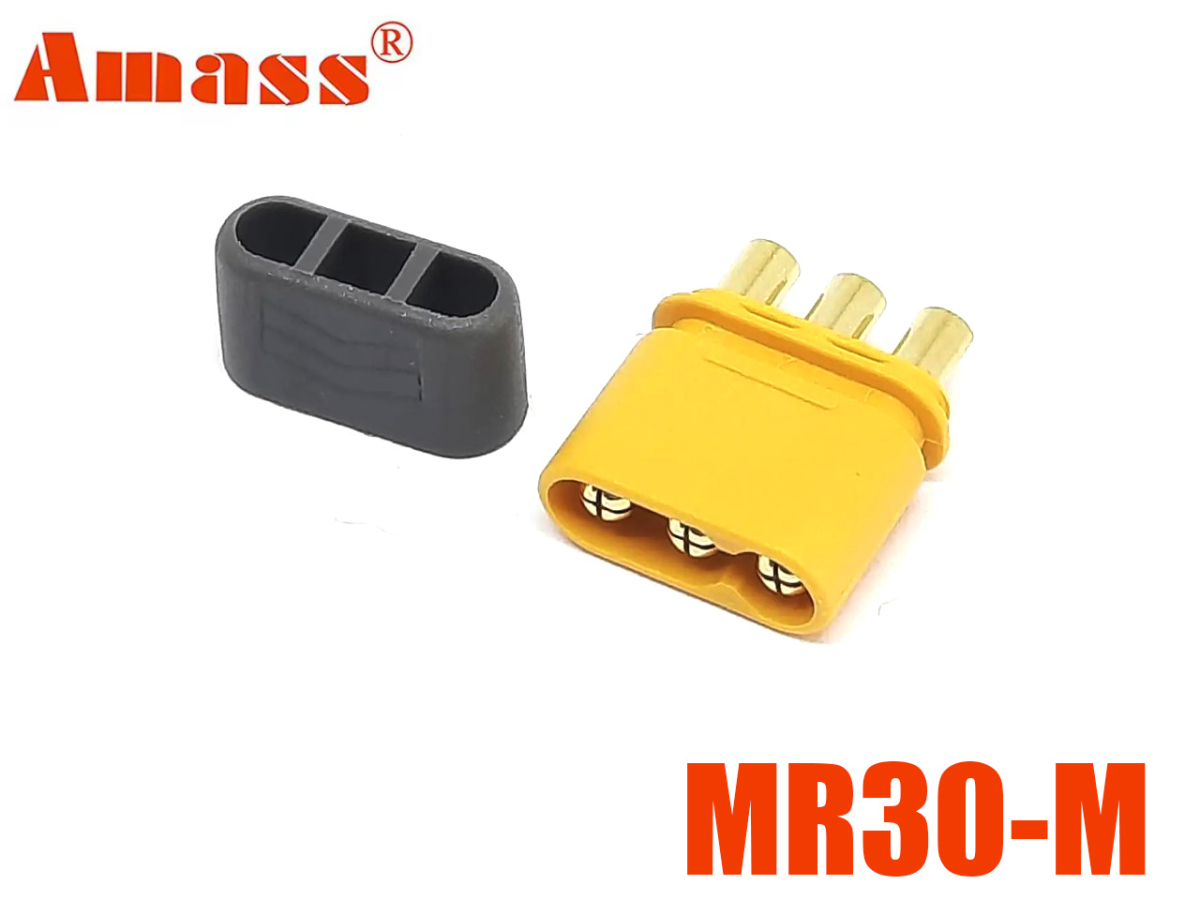

Кабельний роз'єм Amass MR30-M від Changzhou Amass Electronics — це ультракомпактна 3-пінова вилка, розроблена для швидкої, безпечної та зручної комутації фазних дротів безколекторних двигунів (BLDC) в авіамоделізмі, FPV-дронах та робототехніці.

Роз'єм формату «тато» (Male) традиційно запаюється на вихідні кабелі від безколекторного мотора для підключення до відповідної розетки MR30-F або MR30PW-F.

Ключові конструктивні та інженерні особливості:

• Захисний ізолюючий хвостовик: Постачається в комплекті з пластиковою кришкою, що замикається і надійно закриває місця пайки трьох контактів без потреби у використанні термоусадкових трубок.
• Монолітний 3-фазний корпус: Замінює три окремих банани (Bullet Connectors), позбавляє плутанини в дротах та гарантує правильну фіксацію.
• Позолочені контакти 2.0 мм: Прецизійне покриття із золота забезпечує мінімальний перехідний опір (≤1.00 мОм), виключаючи нагрів при високих імпульсних навантаженнях.
• Захист від зміни полярності: Асиметричний профіль корпусу запобігає некоректному сполученню роз'ємів.
• Термостійкий нейлон (UL94 V-0): Матеріал зберігає геометрію під час пайки та витримує сильні вібрації в процесі експлуатації.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: MR30-M
• Тип роз'єму: Кабельна вилка (Male / тато)
• Кількість контактів: 3 (для 3-фазного підключення)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)

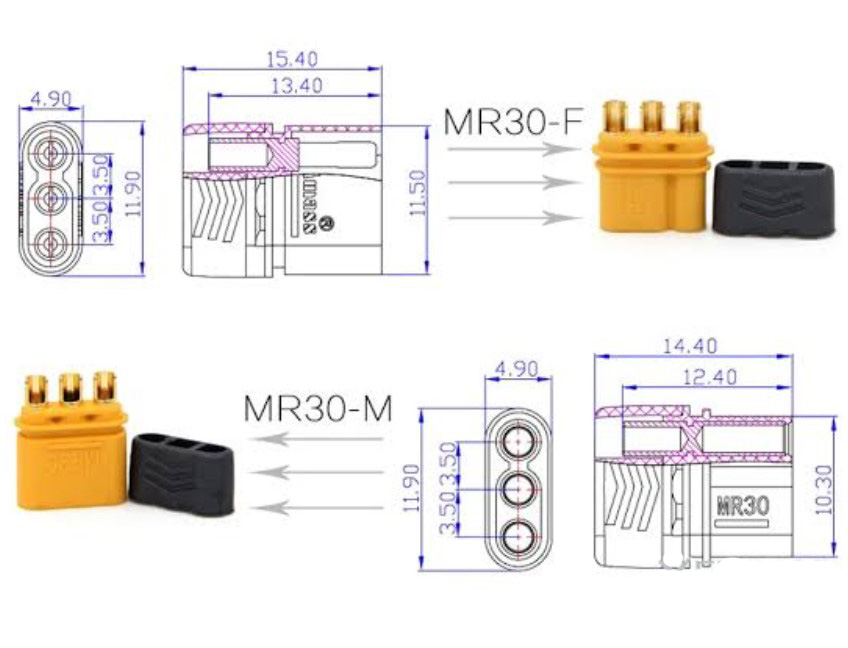

• Діаметр силових контактів: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 1.00 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 16 AWG, 18 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення 3-фазних безколекторних моторів у легких FPV-дронах (Micro / CineWhoop), гоночних квадрокоптерах.
• Авіа-, авто- та судномоделізм з використанням безколекторних систем живлення.
• Робототехнічні модулі та 3-провідні силові лінії.

Поради щодо інсталяції:

1. Послідовність монтажу: Надіньте захисну кришку-хвостовик на три фазні дроти мотора до початку пайки.
2. Правило соосності (Правило кондуктора): Під час пайки обов'язково зістикуйте вилку MR30-M із відповідною розеткою (MR30-F або MR30PW-F). Це втримає штифтові контакти в ідеальній геометрії під час нагрівання корпусу.
3. Паяльне обладнання: Використовуйте паяльник потужністю 40–60 Вт із точним жалом. Не прогрівайте контактотримачі довше 3-4 секунд.
4. Завершення збірки: Після вистигання місць пайки зсуньте захисний хвостовик по кабелю до клацання фіксатора.
