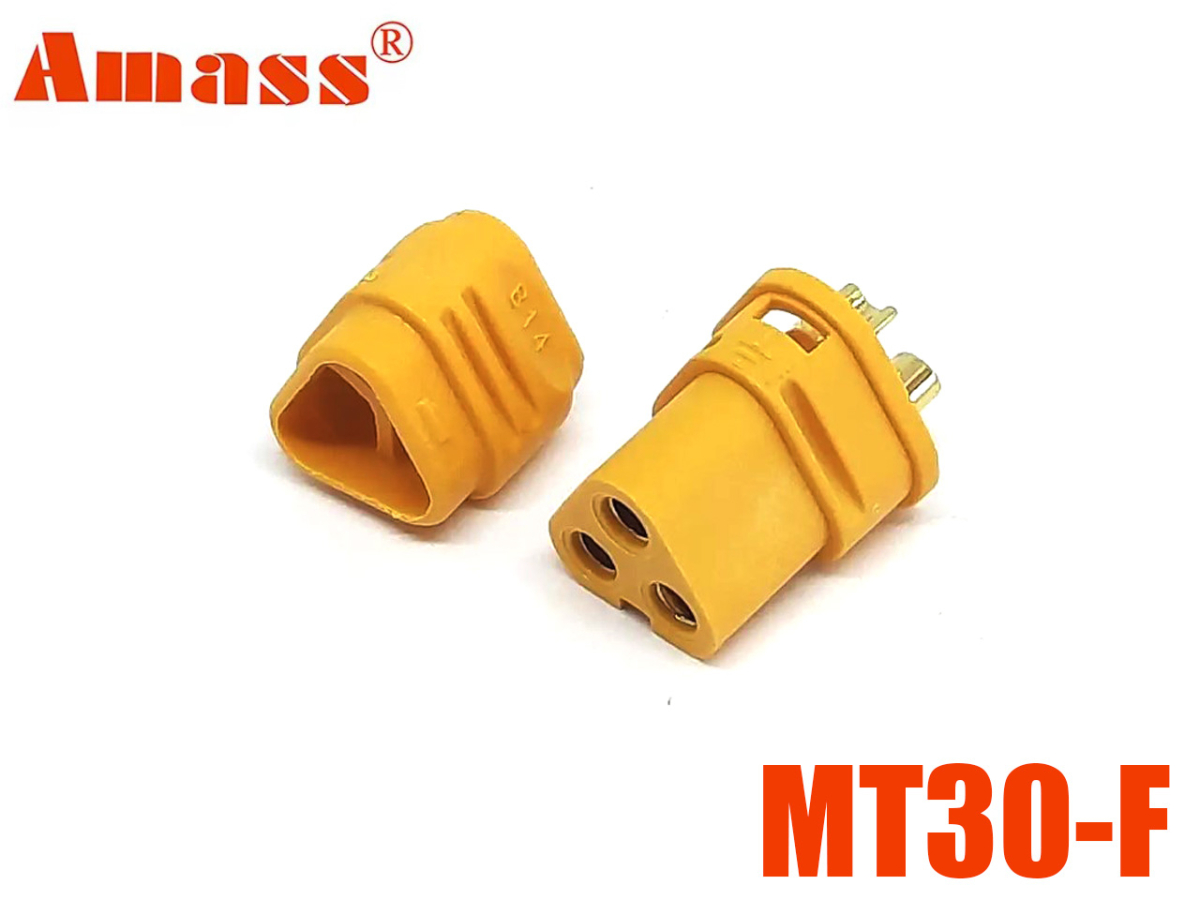

Роз'єм силовий кабельний Amass MT30-F (Кабельна розетка / мама)

Спеціалізований триконтактний силовий роз'єм Amass MT30-F (female/мама) призначений для підключення трифазних безколекторних двигунів (BLDC) до регуляторів швидкості (ESC). Оснащений трьома позолоченими контактами діаметром 2 мм та захисним ізолюючим ковпачком. Розрахований на тривалий струм 15А та пікові навантаження до 30А. Забезпечує швидке та надійне підключення моторів без ризику переполюсовки.

Кабельний роз'єм Amass MT30-F від Changzhou Amass Electronics — це спеціалізований 3-піновий конектор, розроблений для швидкої та зручної комутації силових ланцюгів змінного струму між 3-фазними безколекторними моторами та контролерами (ESC).

Роз'єм повністю замінює незручне використання трьох окремих бананів (Bullet Connectors), об'єднуючи всі три фази в єдиному компактному та міцному корпусі.

Ключові конструктивні та інженерні особливості:

• 3-фазна монолітна конструкція: Позбавляє плутанини дротів та прискорює процес заміни двигуна або регулятора швидкості.
• Захисний ізолюючий хвостовик: Постачається в комплекті з кришкою, що замикається і надійно ізолює місця пайки трьох контактів без потреби у використанні термоусадкових трубок.
• Позолочені контакти 2 мм (Gold-plated): Забезпечують мінімальний перехідний опір (≤1 мОм), стійкі до корозії та гарантують високий ККД передачі енергії.
• Захист від неправильного підключення: Асиметричний профіль корпусу виключає можливість некоректного стикування відповідних частин.
• Термостійкий нейлоновий корпус: Матеріал стандарту UL94 V-0 стійкий до високих температур під час пайки та вібраційних навантажень під час роботи.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: MT30-F
• Тип роз'єму: Кабельна розетка (female / мама)
• Кількість контактів: 3 (для 3-фазного підключення)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силових контактів: 2 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 1 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 16 AWG, 18 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення 3-фазних безколекторних моторів (BLDC) до регуляторів ходу (ESC) у FPV-дронах, мультикоптерах та агродронах.
• Радіокеровані моделі літаків, вертольотів, автомоделі та судномоделі.
• Силові 3-провідні лінії в робототехніці та промислових приводах відповідної потужності.

Поради щодо інсталяції:

1. Послідовність монтажу: Заздалегідь надіньте захисну кришку-хвостовик на фазні дроти до початку пайки.
2. Пайка: Добре залудіть як очищені кінці дротів, так і контактні чашки роз'єму. Використовуйте паяльник потужністю 60–80 Вт.
3. Правило соосності: Для збереження точної геометрії контактів під час нагрівання рекомендується здійснювати пайку, зістикувавши вилку MT30-M із відповідною розеткою MT30-F.
4. Фіксація: Після повного охолодження місць пайки насуньте захисний хвостовик по кабелю до характерного клацання фіксатора.
