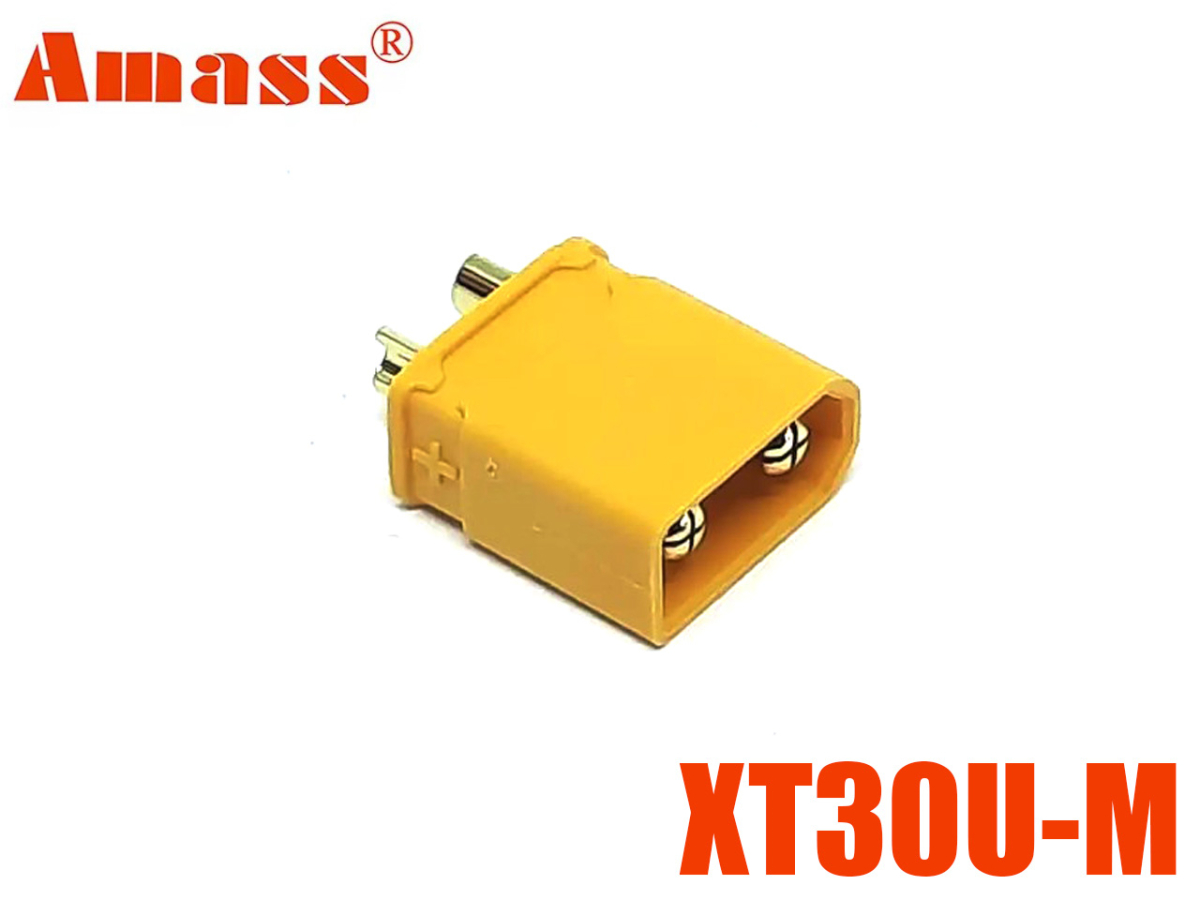

Роз'єм силовий кабельний Amass XT30U-M (Кабельна вилка / Тато)

Ультракомпактний силовий роз'єм Amass XT30U-M (male/тато). Являє собою модернізовану полегшену версію класичного XT30. Оснащений позолоченими контактами 2.0 мм, розрахованими на тривалий струм 15А та піковий струм до 30А. Призначений для монтажу на кабель зі сторони навантаження (плати PDB, польотні контролери, ESC). Повністю сумісний з усіма розетками серії XT30 та XT30U.

Кабельний роз'єм Amass XT30U-M від Changzhou Amass Electronics — це вдосконалена (зменшена за вагою та габаритами) версія стандартного роз'єму XT30. Конектор з індексом «U» (Upgraded) забезпечує максимально щільний монтаж та зниження загальної маси збірки, зберігаючи при цьому високі струмові характеристики.

Зазвичай монтується на сторону навантаження (плати розподілу живлення PDB, регулятори ESC, контролери) для підключення до акумуляторів із розеткою XT30/XT30U.

Ключові конструктивні та інженерні особливості:

• Ультрамала вага та компактність: Оптимізований нейлоновий корпус знижує масу пристрою, що є критично важливим для легких FPV-дронів та мікромоделей.
• Прецизійні контакти 2.0 мм (Gold-plated): Позолочена латунь гарантує мінімальний перехідний опір (≤0.70 мОм), запобігає нагріву та вигоранню при струмах до 30А.
• Термостійкий нейлон (UL94 V-0): Високотемпературний корпус зберігає свою геометрію під час пайки та витримує навантаження при інтенсивній експлуатації.
• Захист від переполюсовки: Асиметричний профіль унеможливлює помилкове або зворотне підключення.

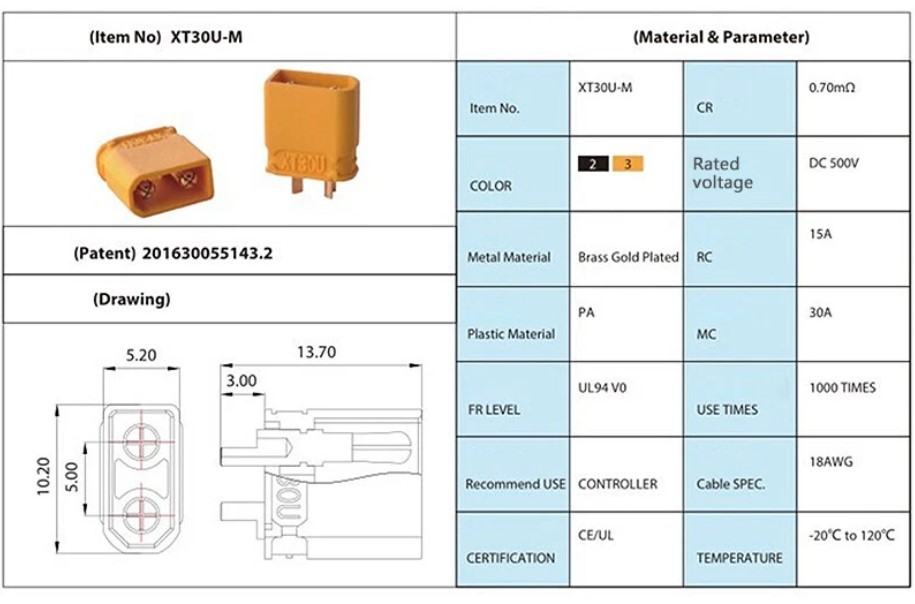

Технічні характеристики

• Виробник: Amass
• Модель: XT30U-M
• Тип роз'єму: Кабельна вилка (Male / тато)
• Кількість контактів: 2 (силові "+ / -")
• Тип монтажу: На кабель (пайка + термоусадка)
• Діаметр силового контакту: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.70 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 16 AWG, 18 AWG, 20 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Силові кола легких FPV-квадрокоптерів (Micro / CineWhoop / Toothpick).
• Підключення регуляторів ходу (ESC), плат PDB та автономних систем живлення.
• Радіокеровані мікромоделі літаків, автомобілів, робототехніка та портативні гаджети.

Поради щодо інсталяції:

1. Захист пайки: Заздалегідь надіньте на силіконові дроти відрізки термоусадочної трубки (діаметром 3.5–4.0 мм) до початку пайки.
2. Правило соосності (Правило кондуктора): При пайці обов'язково зістикуйте вилку XT30U-M із відповідною розеткою (XT30U-F або XT30-F). Це дозволить зберегти точну геометричну орієнтацію контактів при прогріві нейлонового корпусу.
3. Паяльне обладнання: Використовуйте тонке жало та паяльник потужністю 40–60 Вт. Не тримайте паяльник на контакті довше 3-4 секунд під час пайка дротів калібру 16–20 AWG.
