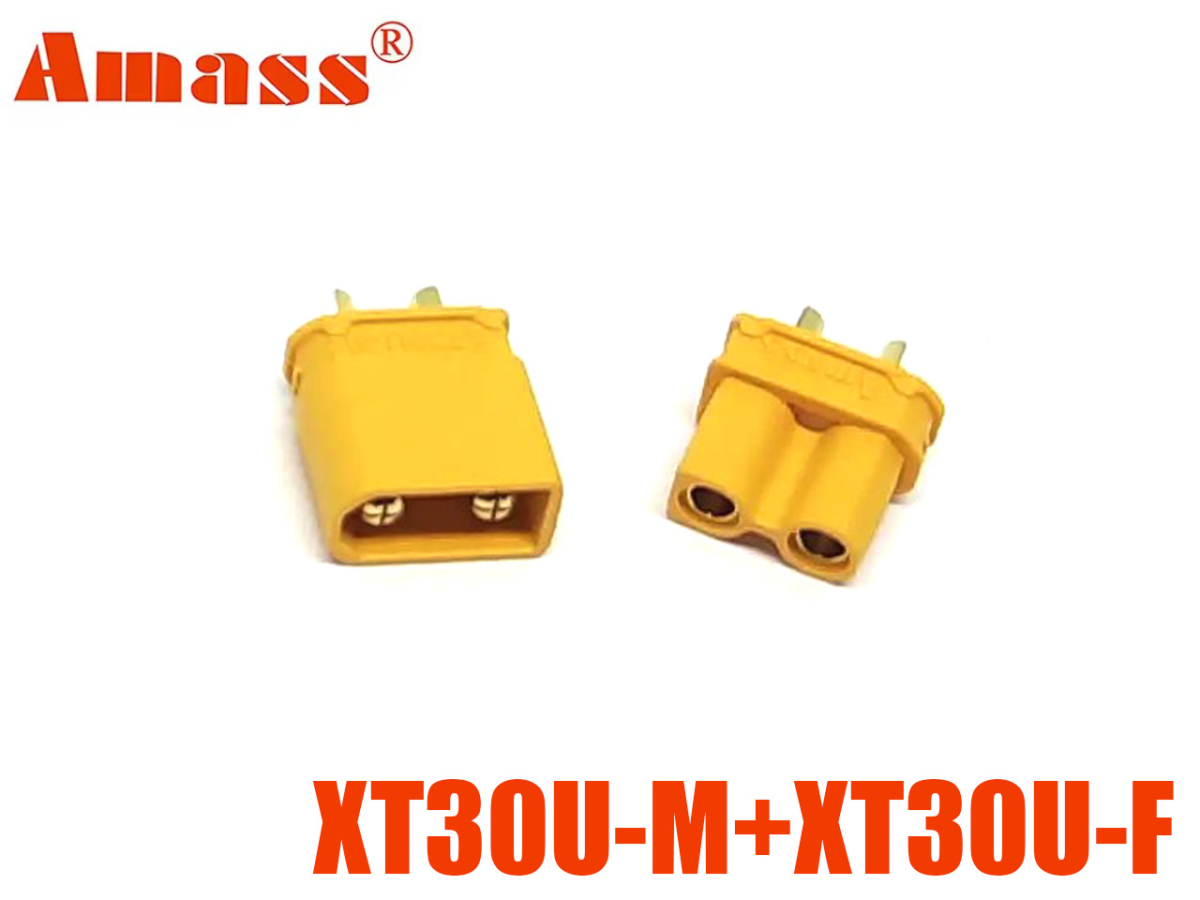

Комплект силових роз'ємів Amass XT30U-M + XT30U-F (Кабельна вилка + Кабельна розетка)

Ультракомпактний комплект силових роз'ємів Amass XT30U-M + XT30U-F (модернізована полегшена версія XT30). До комплекту входять кабельна вилка XT30U-M (male/тато) та кабельна розетка XT30U-F (female/мама). Оснащені позолоченими контактами 2.0 мм, розрахованими на тривалий струм 15А та піковий струм до 30А. Ідеальний вибір для мініатюрних збірних акумуляторів, FPV-квадрокоптерів та легкої електроніки.

Комплект оригінальних роз'ємів Amass XT30U від Changzhou Amass Electronics є вдосконаленою (зменшеною за вагою та габаритами) версією стандартного роз'єму XT30. Конектори повністю взаємозамінні з класичною серією XT30, але забезпечують ще вищу щільність монтажу та зниження ваги.

Cклад комплекту:

1. XT30U-F (Cable Female / розетка / мама): Монтується на сторону джерела живлення (LiPo/Li-ion акумуляторна батарея) для захисту від короткого замикання.
2. XT30U-M (Cable Male / вилка / тато): Монтується на сторону навантаження (плати PDB, польотні контролери, ESC).

Ключові конструктивні та інженерні особливості:

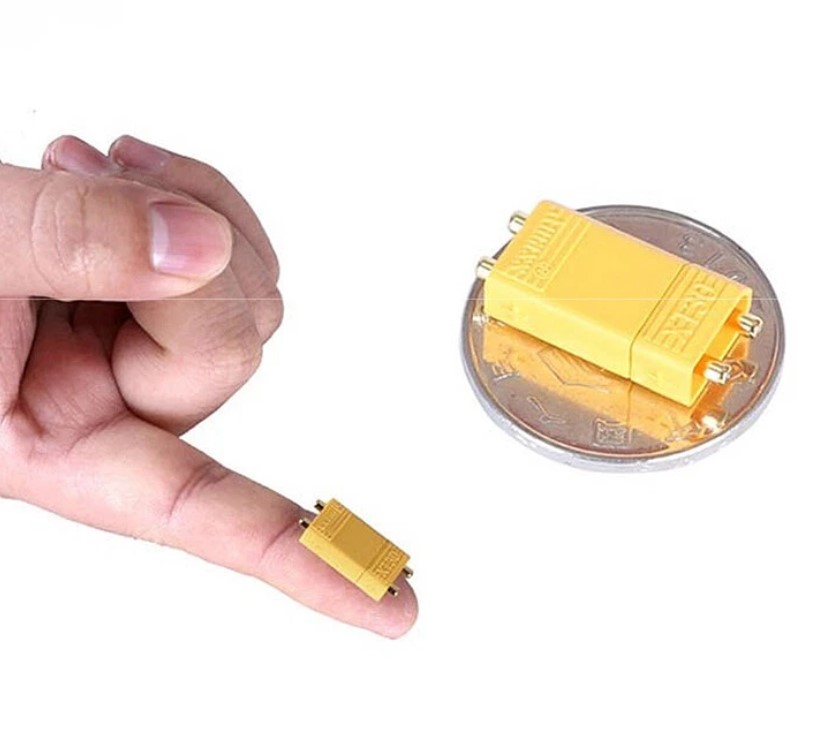

• Ультрамала вага та компактність: Індекс «U» (Upgraded) означає оптимізований корпус, що знижує масу конструкції без втрати навантажувальної здатності.
• Контакти 2.0 мм (Gold-plated): Прецизійне золоте покриття забезпечує мінімальний опір (≤0.70 мОм) та запобігає вигоранню контактів при кидках струму до 30А.
• Термостійкий нейлон (UL94 V-0): Високотемпературний корпус зберігає геометрію під час пайки та витримує високі навантаження.
• Захист від переполюсовки: Асиметричний профіль унеможливлює неправильне включення.

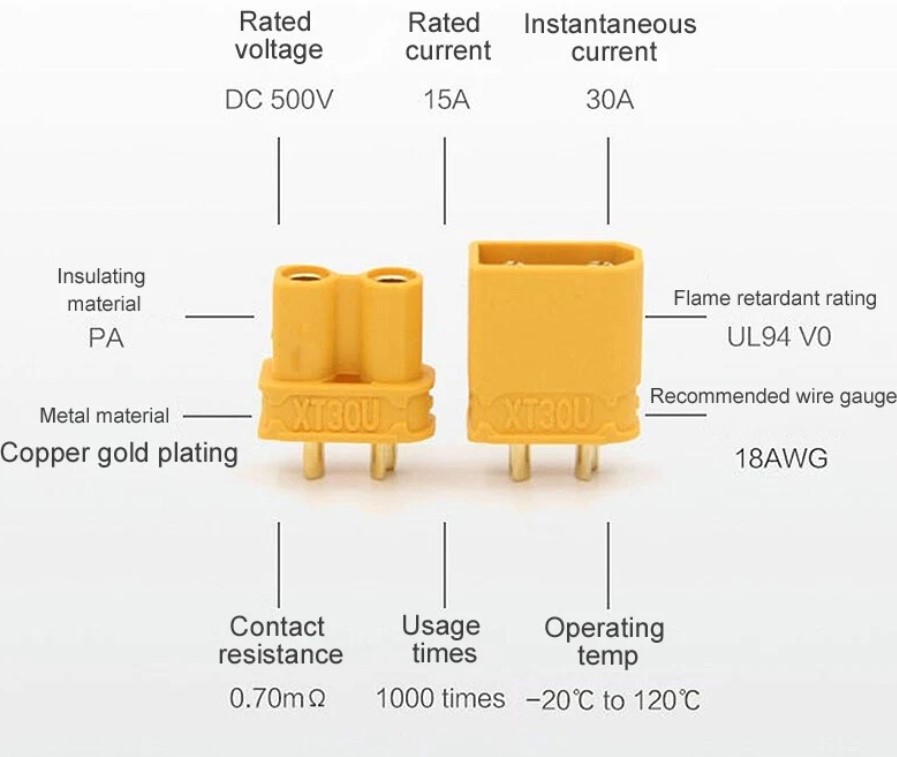

Технічні характеристики

• Виробник: Changzhou Amass Electronics

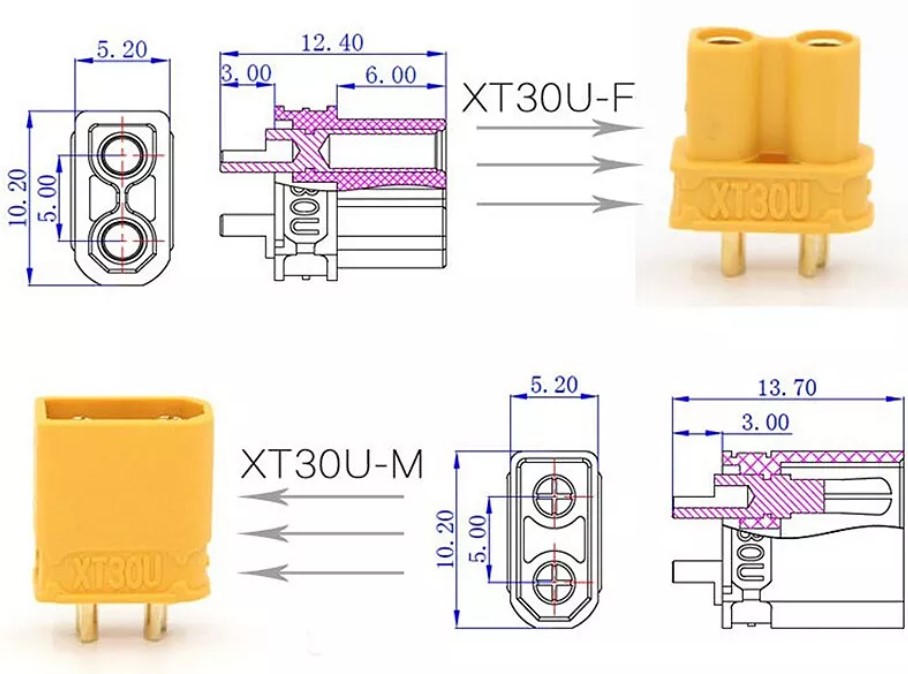

• Склад комплекту: XT30U-M (кабельна вилка) + XT30U-F (кабельна розетка)
• Тип монтажу: На кабель (пайка + термоусадка)
• Діаметр силового контакту: 2.0 мм
• Номінальний струм: 15 А
• Піковий струм: 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.70 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 16 AWG, 18 AWG, 20 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Живлення легких FPV-дронів (Whoop, Toothpick, 2-4 дюймові квадрокоптери).
• Невеликі акумуляторні збірки (2S–4S LiPo/Li-ion) для компактної електроники.
• Радіокеровані мікромоделі літаків, автомобілів та робототехнічні комплекси.

Поради щодо інсталяції:

1. Захист пайки: Для ізоляції використовуйте термоусадочні трубки діаметром 3.5–4.0 мм (надіньте їх на кабель до початку пайки).
2. Збереження соосності (Правило кондуктора): При пайці обов'язково зістикуйте вилку XT30U-M із розеткою XT30U-F. Це запобіжить тепловій деформації компактного нейлонового корпусу та зміщенню контактів під дією паяльника.
3. Паяльне обладнання: Використовуйте тонке жало та паяльник потужністю 40–60 Вт. Не перегрівайте контакти довше 3-4 секунд під час монтажу дротів калібру 16–20 AWG.
