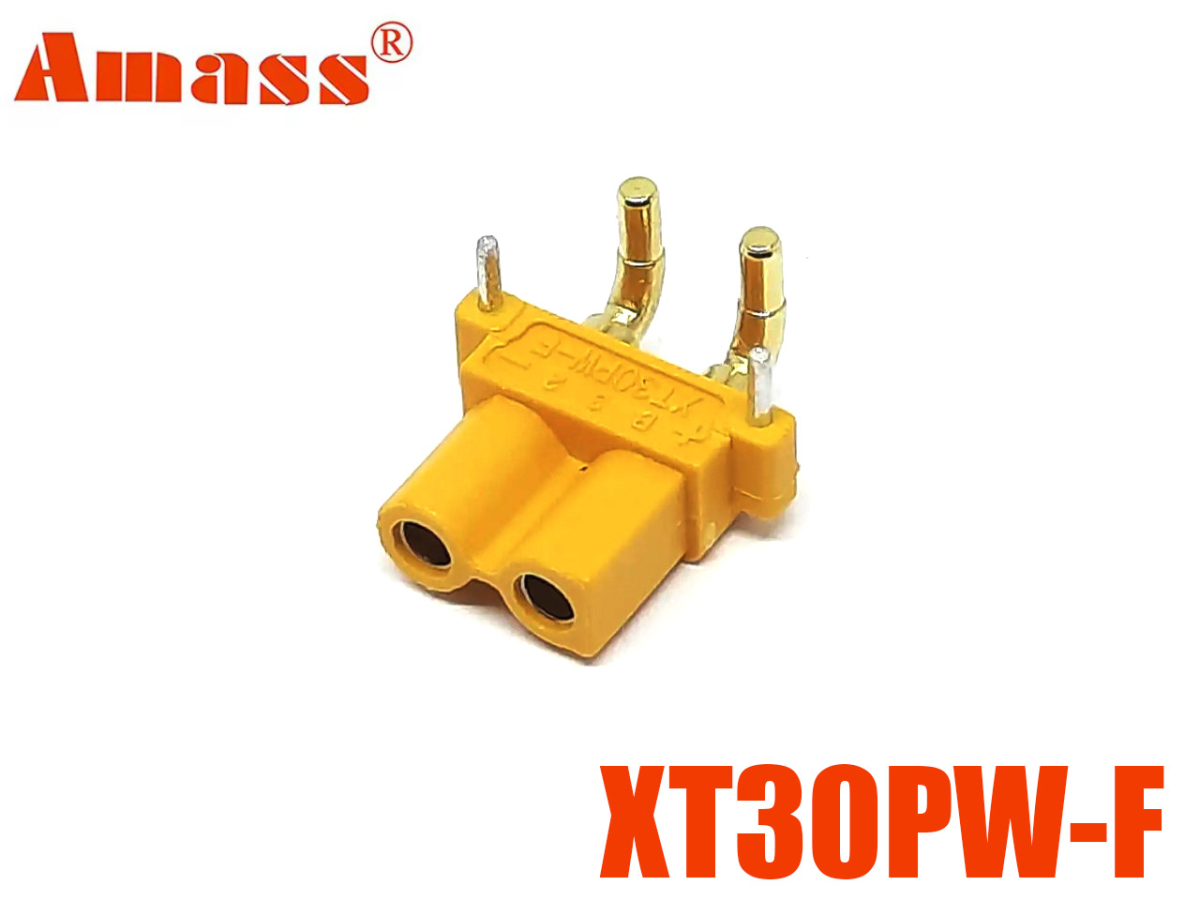

Роз'єм силовий Amass XT30PW-F (Кутовий на плату / Розетка / Мама)

Компактний кутовий силовий роз'єм Amass XT30PW-F (female/мама) для запаювання безпосередньо на друковану плату (PCB) під кутом 90°. Оснащений позолоченими контактами 2.0 мм, розрахованими на тривалий струм 15А та піковий струм до 30А. Ідеально підходить для компактного монтажу силової розетки на плати розподілу живлення (PDB), польотні контролери та акумулятори.

Роз'єм Amass XT30PW-F від Changzhou Amass Electronics являє собою спеціалізовану модифікацію серії XT30, розроблену спеціально для монтажу на друковані плати (PCB). Букви PW вказують на горизонтальне (кутове 90°) виконання виводів під пайку в отвори плати.

Конектор формату «мама» (Female) найчастіше застосовується на платах для створення захищеного від короткого замикання силового порту або для монтажу на плату захисту (BMS) компактних LiPo/Li-ion батарей.

Ключові конструктивні та інженерні особливості:

• Кутове виконання (90°): Дозволяє підключати відповідну частину паралельно платі, суттєво економлячи висоту всередині корпусу.
• Фіксація на PCB: Корпус має спеціальні напрямні штифти (позиціонери), які забезпечують точну посадку та знімають механічне навантаження з паяних контактів.
• Прецизійні контакти 2.0 мм (Gold-plated): Позолота забезпечує мінімальний опір (≤0.80 мОм) та запобігає окисненню при струмових імпульсах до 30А.
• Термостійкий корпус (UL94 V-0): Високотемпературний поліамід не плавиться при монтажі на плату хвилею або паяльником.
• Защит від переполюсовки: Скошені грані корпусу унеможливлюють помилкове підключення вилки.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: XT30PW-F
• Тип роз'єму: Розетка кутова 90° (Female / мама)
• Призначення: Для монтажу на друковану плату (PCB DIP-монтаж)
• Кількість контактів: 2 (силові "+ / -")
• Діаметр силового контакту: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.80 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Монтаж силового входу/виходу на платах PDB, польотних контролерах (FC) та регуляторах 4-в-1 FPV-дронів.
• Дрібногабаритні плати BMS та акумуляторні збірки (2S–4S).
• Робототехнічні модулі та компактні прилади із заживленням від DC-джерел.

Поради щодо інсталяції:

1. Підготовка PCB: Переконайтеся, що контактні отвори на платі збігаються з кроком виводів XT30PW (рекомендований діаметр отворів під контакти — від 1.8 до 2.0 мм).
2. Збереження геометрії контактів: Під час пайки роз'єму до друкованої плати обов'язково зістикуйте розетку XT30PW-F із відповідною вилкою (XT30U-M або XT30-M). Це втримає позолочені контакти в ідеальній соосності при нагріванні нейлону.
3. Паяльне обладнання: Використовуйте паяльник потужністю 50–60 Вт. Не прогрівайте контакти довше 3-5 секунд, щоб запобігти пошкодженню доріжок друкованої плати.
