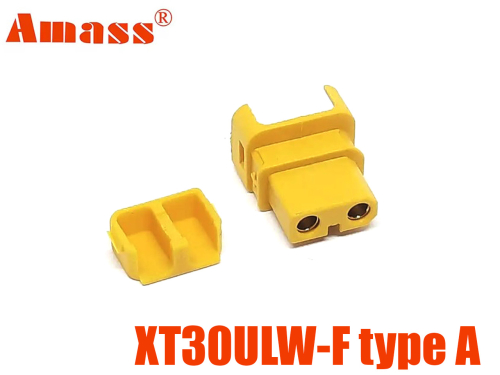

Роз'єм силовий Amass XT30ULW-F type A (Кутовий / Розетка / Мама)

Ультралегкий кутовий силовий роз'єм Amass XT30ULW-F type A (female/мама). Модифікація Type A має специфічну орієнтацію виводів під 90° відносно полярності корпусу. Оснащений позолоченими контактами 2.0 мм, розрахованими на струм 15А (30А пік). Призначений для зниження ваги та зручного бокового виведення дротів у компактних FPV-дронах, мікроквадрокоптерах та платах живлення.

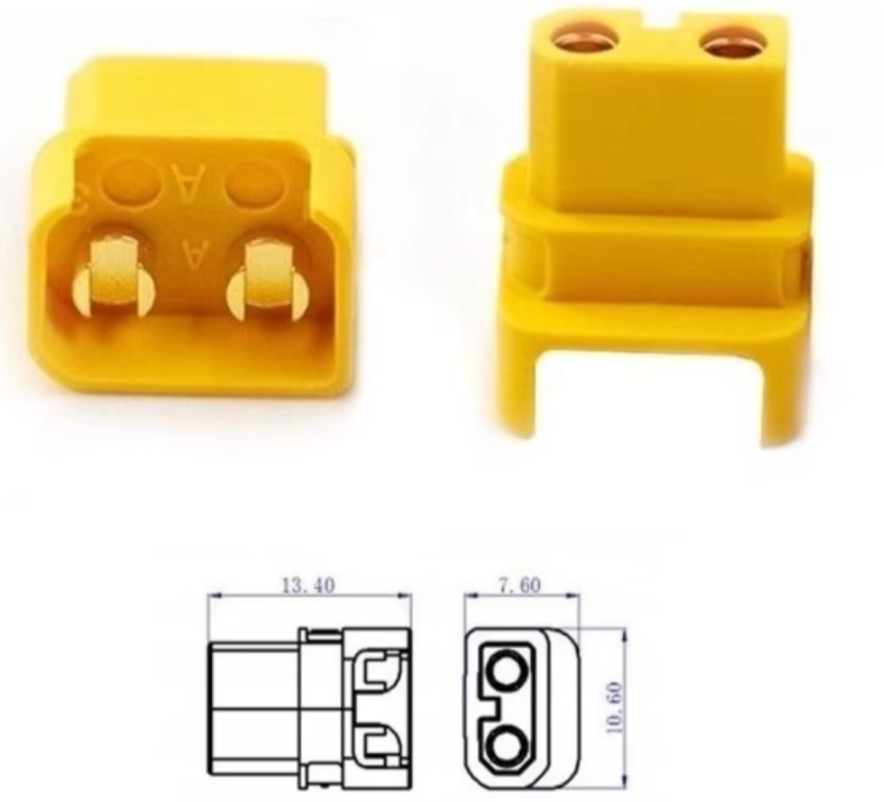

Роз'єм Amass XT30ULW-F (Type A) — це високотехнологічна модифікація серії XT30. Абревіатура ULW (Ultra Light / L-Type) вказує на поєднання ультралегкого виконання корпусу та Г-подібної (90°) конструкції виведення контактів.

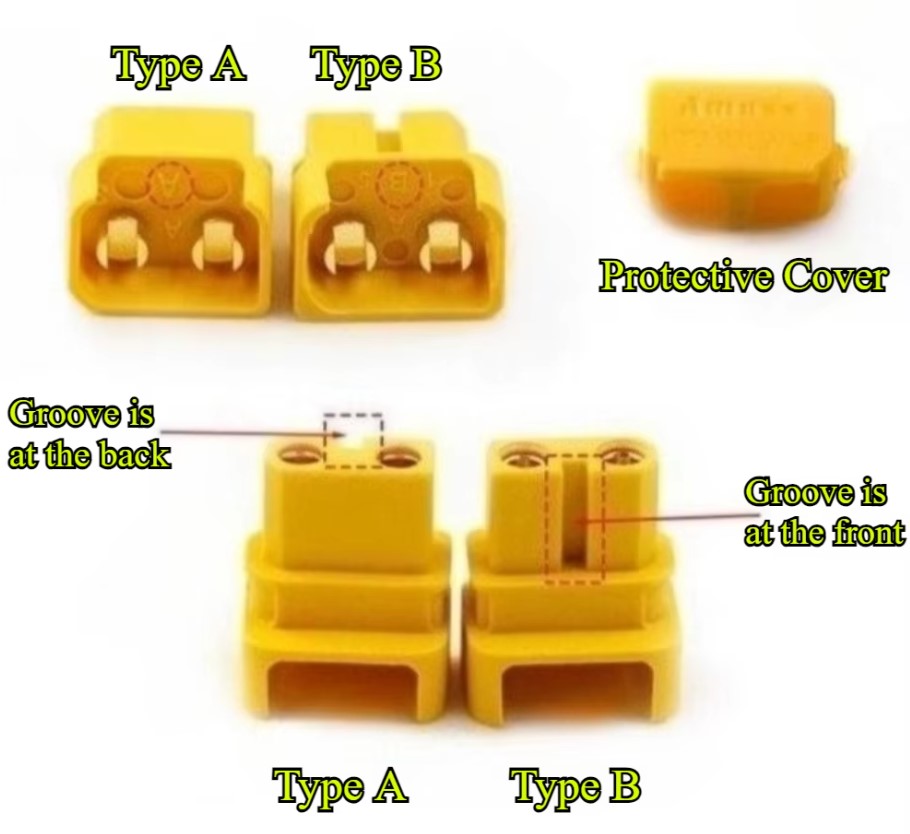

Особливість версії Type A: Обумовлена чітким просторовим розташуванням плюсового (+) та мінусового (-) контактів відносно вигину виходів. Це дозволяє вивести кабель або припаяти роз'єм до плат із певною трасуванням без перекручування дротів.

Ключові конструктивні та інженерні особливості:

• Кутовий вивід (90°): Займає мінімум простору за висотою та захищає кабель від перегинів у вузьких рамах.
• Мінімальна вага: Оптимізована геометрія нейлонового корпусу максимально знижує загальну масу.
• Контакти 2.0 мм: Прецизійне золочення забезпечує мінімальний опір (≤0.70 мОм) та запобігає вигоранню при струмах до 30А.
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон не деформується під час пайки.
• Захист від переполюсовки: Конструктивний профіль запобігає помилковому включенню.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: XT30ULW-F (Type A)
• Тип роз'єму: Розетка кутова 90° (Female / мама)
• Конфігурація полярності: Type A (Прямий кутовий напрямок контактів A)
• Тип монтажу: На кабель / На плату (PCB)
• Діаметр силового контакту: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.70 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 18 AWG, 20 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Ультралегкі FPV-дрони (Whoop, Toothpick, CineWhoop).
• Акумуляторні блоки та плати живлення з боковим або кутовим виводом кабелю.
• Компактні мікромоделі та робототехніка.

Поради щодо інсталяції:

1. Перевірка типів: Перед пайкою переконайтеся, що орієнтація плюсового та мінусового дротів на вашій схемі відповідає саме конфігурації Type A.
2. Збереження соосності: Під час пайки обов'язково зістикуйте розетку XT30ULW-F type A з відповідною вилкою (XT30-M або XT30U-M) для фіксації геометричного положення контактів.
3. Паяльне обладнання: Використовуйте паяльник потужністю 40–50 Вт з тонким жалом. Час контакту не повинен перевищувати 3 секунд.
