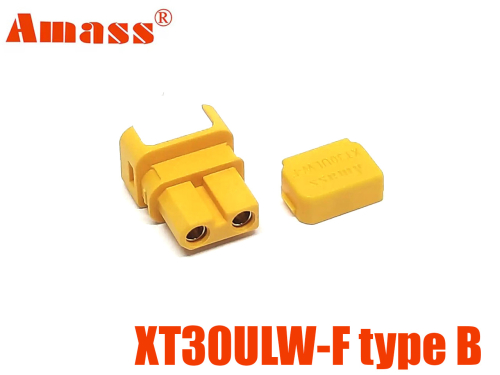

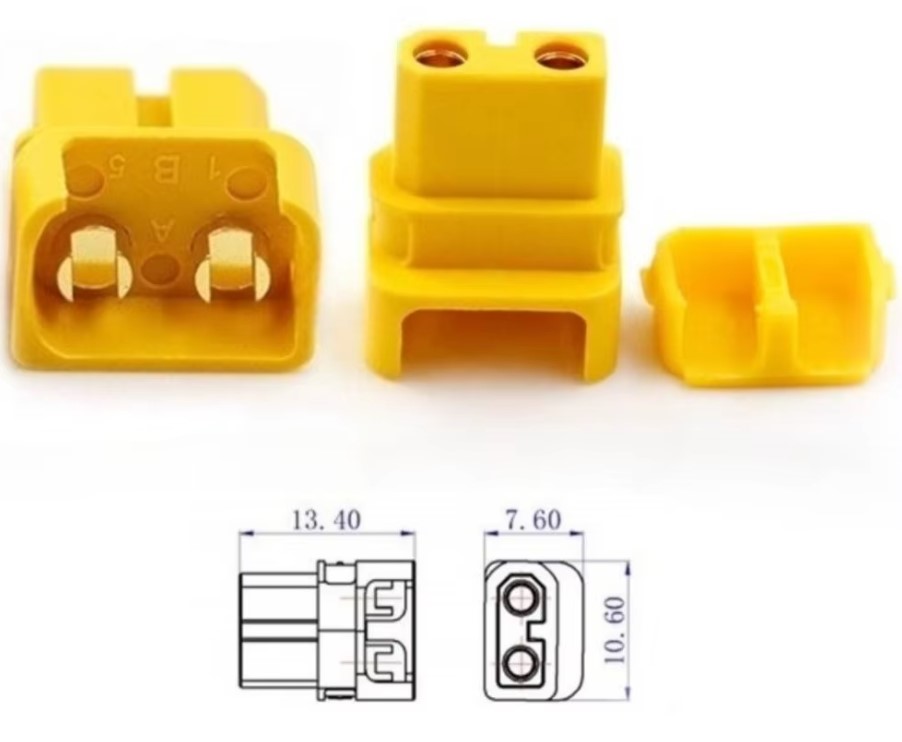

Роз'єм силовий Amass XT30ULW-F type B (Кутовий / Розетка / Мама)

Ультралегкий кутовий силовий роз'єм Amass XT30ULW-F type B (female/мама). Модифікація Type B має дзеркальне (протилежне типу A) розташування виводів під 90° відносно полярності корпусу. Оснащений позолоченими контактами 2.0 мм, розрахованими на струм 15А (30А пік). Дозволяє вивести кабель у протилежний бік без перекручування жил.

Роз'єм Amass XT30ULW-F (Type B) — це ультралегка кутова розетка серії XT30 із протилежним (дзеркальним) напрямком виводів по відношенню до версії Type A.

Особливість версії Type B: Орієнтація контактів + та - повернута дзеркально відносно вигину корпусу. Це рішення розроблене спеціально для випадків, коли силовий кабель має йти в протилежний бік рами або плати, уникаючи зламів та фізичного перехрещування силових дротів.

Ключові конструктивні та інженерні особливості:

• Дзеркальна геометрія Type B: Забезпечує трасування кабелів у протилежному напрямку від Type A.
• Кутовий вивід (90°): Захищає кабель від перегинів та критично економить простір у ультракомпактних збірках.
• Мінімальна вага (Ultra Light): Оптимізована маса нейлонової оболонки.
• Прецизійні контакти 2.0 мм (Gold-plated): Низький опір (≤0.70 мОм), висока стійкість до струмових навантажень до 30А.
• Термостійкість та безпека: Корпус із нейлону PA66 (UL94 V-0) зі скошеними гранями від переполюсовки.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Модель: XT30ULW-F (Type B)
• Тип роз'єму: Розетка кутова 90° (Female / мама)
• Конфігурація полярності: Type B (Дзеркальний кутовий напрямок контактів B)
• Тип монтажу: На кабель / На плату (PCB)
• Діаметр силового контакту: 2.0 мм
• Номінальний струм (Continuous): 15 А
• Піковий струм (Instantaneous): 30 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.70 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 18 AWG, 20 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Ультралегкі FPV-дрони та гоночні квадрокоптери мікро-класу.
• Плати розподілу живлення та акумулятори із дзеркальним розташуванням контактних майданчиків.
• Компактні системи автоматики та робототехніка.

Поради щодо інсталяції:

1. Перевірка полярності Type B: Переконайтеся, що вибрана саме модифікація Type B, зіставивши маркування + та - на корпусі роз'єму з вашою схемою підключення.
2. Збереження геометрії контактів: Під час пайки обов'язково зістикуйте розетку XT30ULW-F type B з відповідною вилкою (XT30-M або XT30U-M). Це запобіжить викривленню позолочених пинів у нейлоновому корпусі при прогріві.
3. Паяльне обладнання: Використовуйте паяльник потужністю 40–50 Вт. Не перегрівайте контакти довше 3 секунд.
