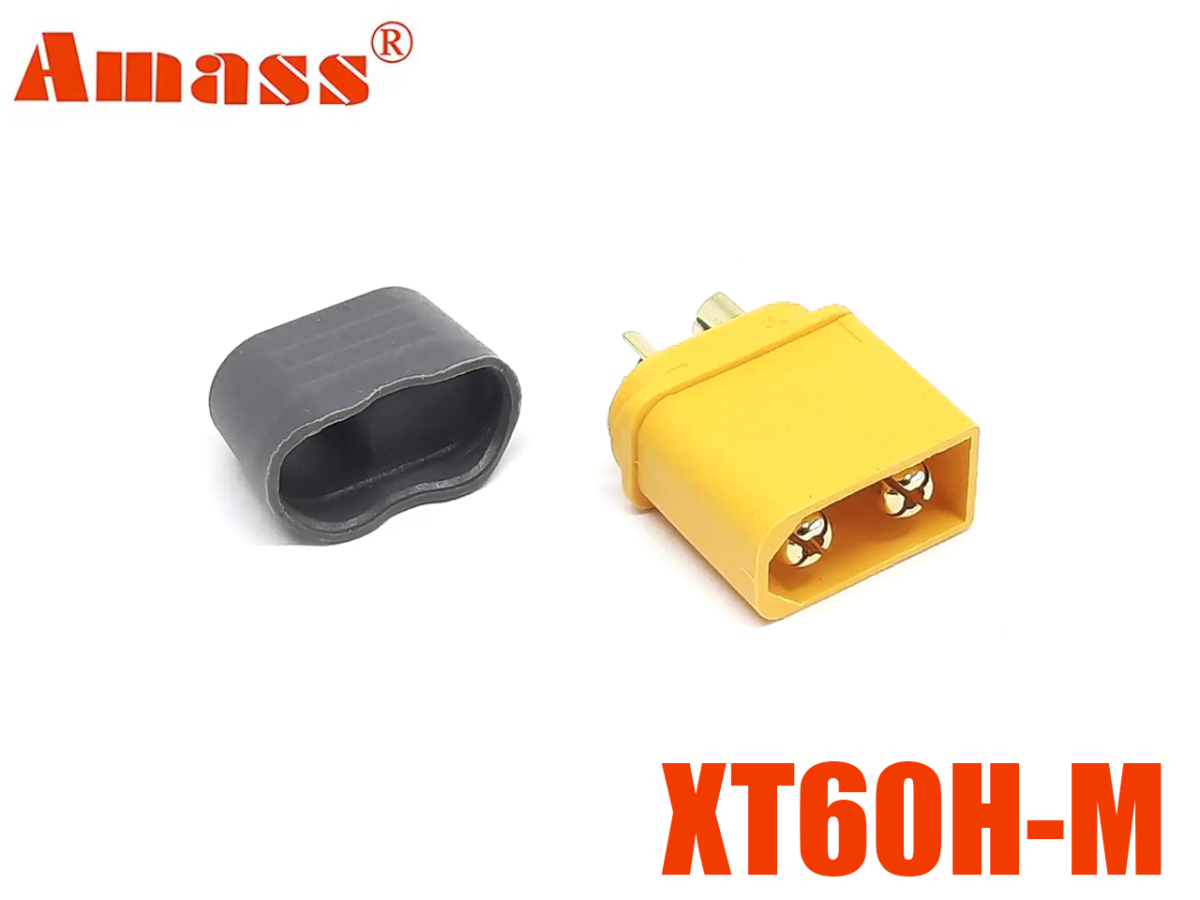

Роз'єм силовий кабельний XT60H-M Amass з ковпачком (male, тато)

Оригінальний роз'єм XT60H-M від Amass є вдосконаленою версією класичного конектора XT60. Головна особливість серії «H» (Housings) — наявність двокомпонентного пластикового кожуха, який замикається на тильній частині роз'єму після припаювання силових проводів. Кожух повністю закриває місця пайки, забезпечуючи діелектричний захист, механічну міцність кабельного вводу на злам та акуратний зовнішній вигляд вузла.

Основний корпус та захисний кожух відлиті з тугоплавкого поліаміду (нейлону) із класом горючості UL94-V0, що запобігає оплавленню пластику під час збірки. Прямі циліндричні контакти виготовлені з латуні з товстим шаром золотого напилення, завдяки чому перехідний опір не перевищує 0.55 мОм. Конструкція гнізд забезпечує щільне спряження зі зворотними штирями Male, виключаючи іскріння при вібраціях. Геометрія корпусу має асиметричний профіль для захисту від переполюсовки.

Технічні характеристики

• Виробник: AMASS
• Модель / Маркування: XT60H-M
• Тип роз'єму: Штекер / Вилка (male, "тато")
• Тип монтажу: На кабель (під пайку)
• Особливість комплектації: З ізолюючим заднім кожухом (ковпачком)
• Номінальний робочий струм: 30 А (за умови використання кабелю 12 AWG)
• Максимальний піковий струм: 60 А (тривалістю до 30 секунд)
• Номінальна напруга: 500 В DC
• Перехідний опір контакту: ≤ 0.55 мОм
• Опір ізоляції: ≥ 2000 МОм
• Рекомендований калібр проводу (AWG): 12 AWG, 14 AWG
• Матеріал контактів: Латунь із шаром золотого напилення (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66), клас вогнестійкості UL94-V0
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування та рекомендації щодо монтажу

Оскільки роз'єми типу male традиційно встановлюються на джерела живлення (для уникнення випадкового КЗ відкритих контактів), XT60H-M застосовується як основний вихідний інтерфейс силових Li-Po та Li-ion акумуляторів, силових виходів зарядних станцій, блоків живлення, а також у ланцюгах комутації електротранспорту та силової електроніки дронів.

Інженерні рекомендації щодо збірки:

1. Перед пайкою обов'язково продіньте дроти крізь отвори в захисному кожусі (ковпачку). Після пайки надіти кожух через роз'єм буде неможливо.
2. Для збереження точної співвісності контактів виконуйте пайку, попередньо закомутувавши XT60H-M зі зворотною частиною (роз'ємом Female). Це запобігає зміщенню латунніих гнізд усередині нейлонового корпусу при його сильному нагріванні.
3. Після закінчення паяльних робіт та охолодження вузла, зсуньте кожух по кабелю до корпусу роз'єму і притисніть до характерного клацання внутрішніх фіксаторів.
