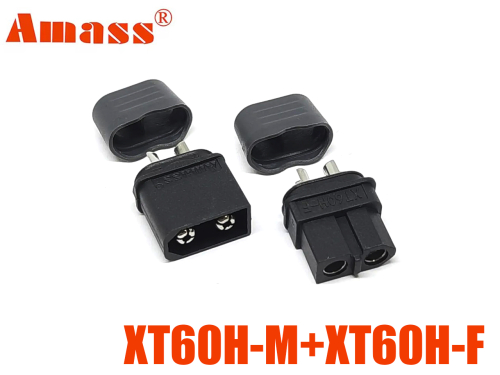

Комплект силових роз'ємів Amass XT60H чорний (XT60H-M + XT60H-F) з захисними кришками

Оригінальний комплект силових роз'ємів Amass XT60H чорного кольору — це модернізована версія класичного XT60, оснащена захисними кришками (хвостовиками), що замикаються. До комплекту входять кабельна вилка XT60H-M (male/тато) та розетка XT60H-F (female/мама). Наявність захисних ковпачків повністю виключає потребу у використанні термоусадкових трубок. Розрахований на струм 30А (номінал) та до 60А (пік) з позолоченими контактами 3.5 мм.

Комплект силових конекторів Amass XT60H є просунутим поколінням легендарного стандарту XT60 від Changzhou Amass Electronics. Головна інженерна відмінність серії "H" (Housing / Snap-on Cover) — наявність знімних захисних пластикових хвостовиків (кришок), які фіксуються на тильній стороні роз'ємів після завершення пайки.

Це рішення забезпечує ідеальну ізоляцію місця пайки, підвищує механічну міцність на зламування кабелю та гарантує естетичний охайний вигляд без дефектів, властивих звичайним термоусадковим трубкам.

До комплекту входять два компоненти:

1. XT60H-F (Female / Розетка): Заглибленою цанговою контактною групою та захисною кришкою. Монтується на силовий акумулятор або джерело живлення.
2. XT60H-M (Male / Вилка): Зі штировою контактною групою та захисною кришкою. Монтується на сторону навантаження (ESC, контролер, зарядний пристрій).

Ключові конструктивні та інженерні особливості:

• Монтаж без термоусадження: Захисні кришки замикаються на корпусі до упору, повністю ізолюючи паяльні чашки та відкриті жили дроту.
• Позолочені контакти 3.5 мм: Низький опір (≤0.50 мОм) забезпечує мінімальне нагрівання при високому струмі до 60А.
• Надійна механічна фіксація: Насечки на захисних ковпачках покращують хват пальцями при роз'єднанні навіть у зимових рукавичках.
• Термостійкий нейлон: Корпус із поліаміду PA66 з класом вогнестійкості UL94 V-0 стійкий до високих температур під час пайки та експлуатації.
• Повна зворотна сумісність: Роз'єми серії XT60H на 100% сумісні зі стандартними роз'ємами XT60, XT60U та XT60E.

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60H-M (вилка) + XT60H-F (розетка) + 2 захисні кришки
• Тип монтажу: На кабель (пайка в напівкруглі лотки)
• Особливість ізоляції: Захисні кришки-хвостовики (не потрібна термоусадка)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга:500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Збирання силових кастомних Li-Po / LiFePO4 акумуляторних збірок для FPV-дронів і БПЛА.
• Підключення регуляторів швидкості (ESC) та розподільчих плат живлення (PDB).
• Комутаційні кабелі для портативних зарядних станцій, переносних повербанків та сонячних панелей.
• Силові лінії в моделях RC (автомобілі, катери, літаки) та робототехніці.

Поради щодо інсталяції:

1. Порядок збірки (Важливо!): Надіньте захисні ковпачки на силіконові дроти до початку паяльних робіт. Після того, як дріт буде припаяний до лотка, надіти кришку через протилежний кінець кабелю може бути проблематично.
2. Пайка в зборі (Правило кондуктора): Щоб виключити тепловий перекіс контактів у нейлоні при випадковому перегріві, завжди виконуйте пайку, з'єднавши XT60H-M та XT60H-F між собою.
3. Фіксація кришки: Після повного охолодження місця пайки насуньте захисний ковпачок по кабелю на корпус роз'єму до виразного потрійного клацання бічних фіксаторів.
