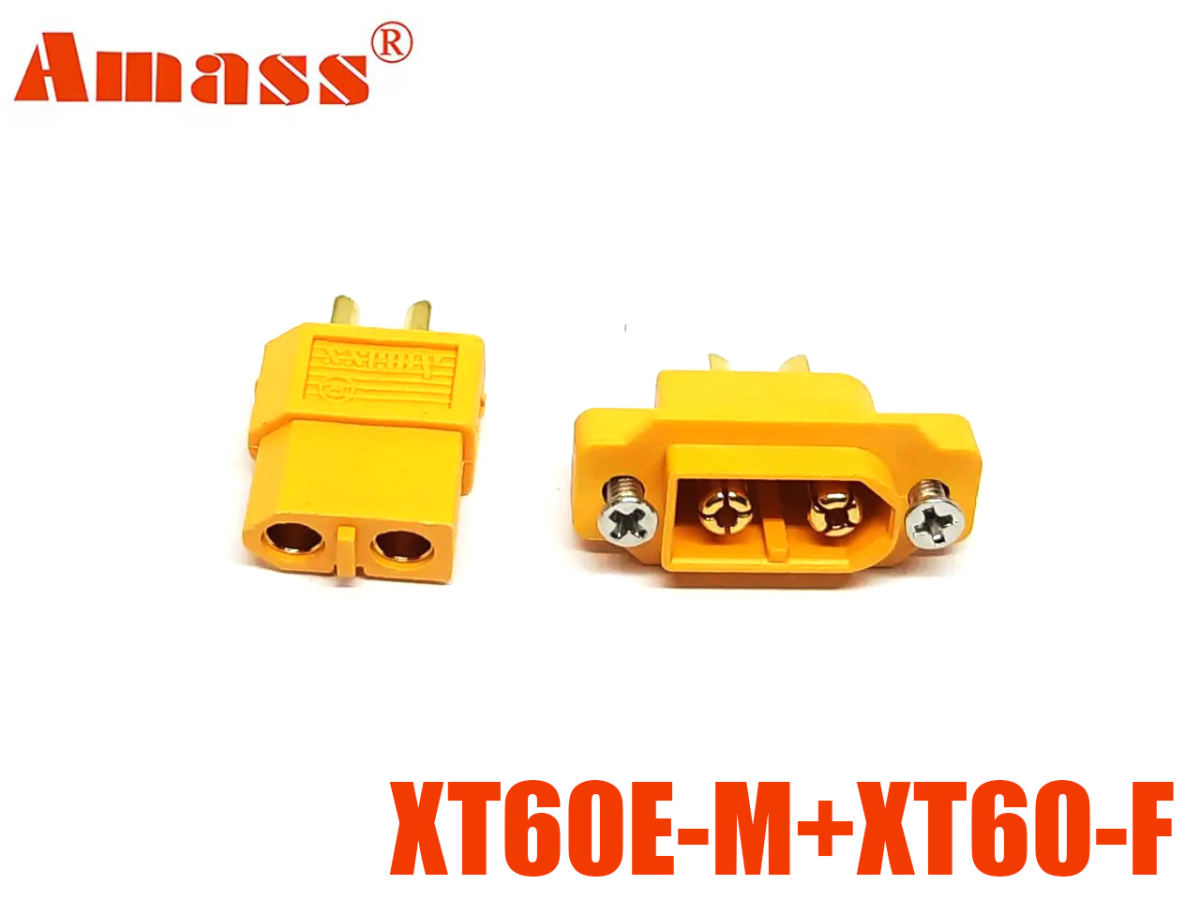

Комплект силових роз'ємів Amass XT60E-M + XT60-F (Панельна вилка + Кабельна розетка)

Спеціалізований монтажний комплект силових роз'ємів Amass XT60E-M + XT60-F призначений для організації зручного виносного порту живлення на корпусі пристрою. До комплекту входять панельна вилка XT60E-M (male/тато) з фланцем під гвинти М3 та кабельна розетка XT60-F (female/мама). Розрахований на безперервний струм 30А та пікові навантаження до 60А.

Комплект силових конекторів Amass XT60E-M + XT60-F від Changzhou Amass Electronics — це готове інженерне рішення для підключення зовнішніх акумуляторів, зарядних пристроїв або споживачів до обладнання, що має жорсткий корпус або раму.

Комбінація елементів продумана з точки зору техніки безпеки та зручності експлуатації:

1. XT60E-M (Panel Male / Панельна вилка): Оснащена інтегрованим фланцем з прохідними отворами під гвинти М3. Жорстко монтується у стінку корпусу приладу, зарядної станції, пульта керування або рами БПЛА для прийому живлення.

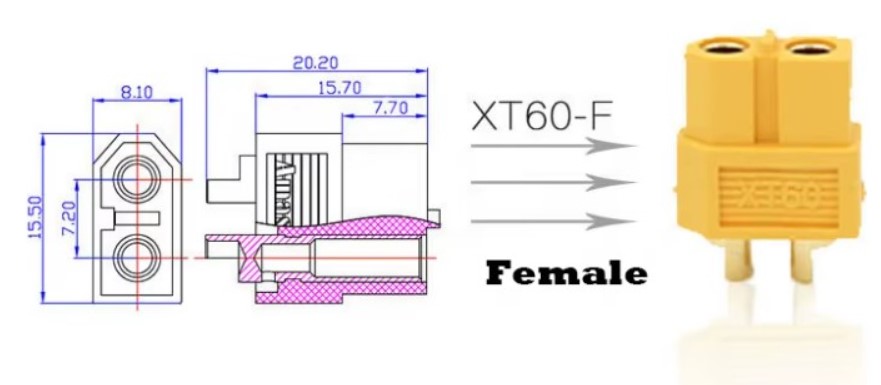

2. XT60-F (Cable Female / Кабельна розетка): Встановлюється на підвідний силовий кабель від акумулятора або блоку живлення. Потребує у використанні термоусадки.

Ключові конструктивні та інженерні особливості:

• Зручний панельний монтаж: Вилка XT60E-M надійно фіксується у вирізі панелі, запобігаючи висмикуванню внутрішніх дротів під час підключення кабелю.
• Блискавична безпека кабель-сторони: Розетка XT60-F із заглибленими цанговими контактами унеможливлює випадкове коротке замикання виводів батареї об металеві деталі.
• Контакти 3.5 мм із покриттям 24K Gold: Забезпечують мінімальний перехідний опір (≤0.50 мОм) та стабільну передачу струму без нагріву.
• Термостійкий корпус: Нейлон класу UL94 V-0 стійкий до високих температур під час пайки та витримує нагрівання до +120°C.

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60E-M (панельний тато) + XT60-F (кабельна мама)
• Тип монтажу XT60-F: На кабель (пайка)
• Тип монтажу XT60E-M: На панель / корпус (під гвинти М3)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга:500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Організація виносних портів живлення та зарядки на рамах FPV-дронів та промислових БПЛА.
• Підключення кастомних батарейних блоків до портативних зарядних станцій, повербанків та ДБЖ.
• Врізка роз'ємів живлення в корпуси контролерів електротранспорту (електросамокати, електровелосипеди).
• Комутаційні панелі у лабораторних блоках живлення та робототехніці.

Поради щодо інсталяції:

1. Захист від перекосу пінів (Правило кондуктора): При пайці силових дротів калибру 12–14 AWG до панельної вилки XT60E-M обов'язково щепіть її з розеткою XT60H-F. З'єднана пара виступить у ролі жорсткого кондуктора і радіатора, збереже соосність контактів і захистить нейлон від теплової деформації.
2. Паяльне обладнання: Використовуйте паяльну станцію потужністю 60–80 Вт із широким жалом. Час пайки одного контакту не повинен перевищувати 2–3 секунди.
3. Ізоляція: Після пайки обов'язково ізолюйте місця з'єднання кабелю та лотків за допомогою термоусадкових трубок діаметром 4.5–5.0 мм.
