Комплект силових роз'ємів Amass XT60H-M + XT60NE-F (Кабельна вилка + Панельна розетка)

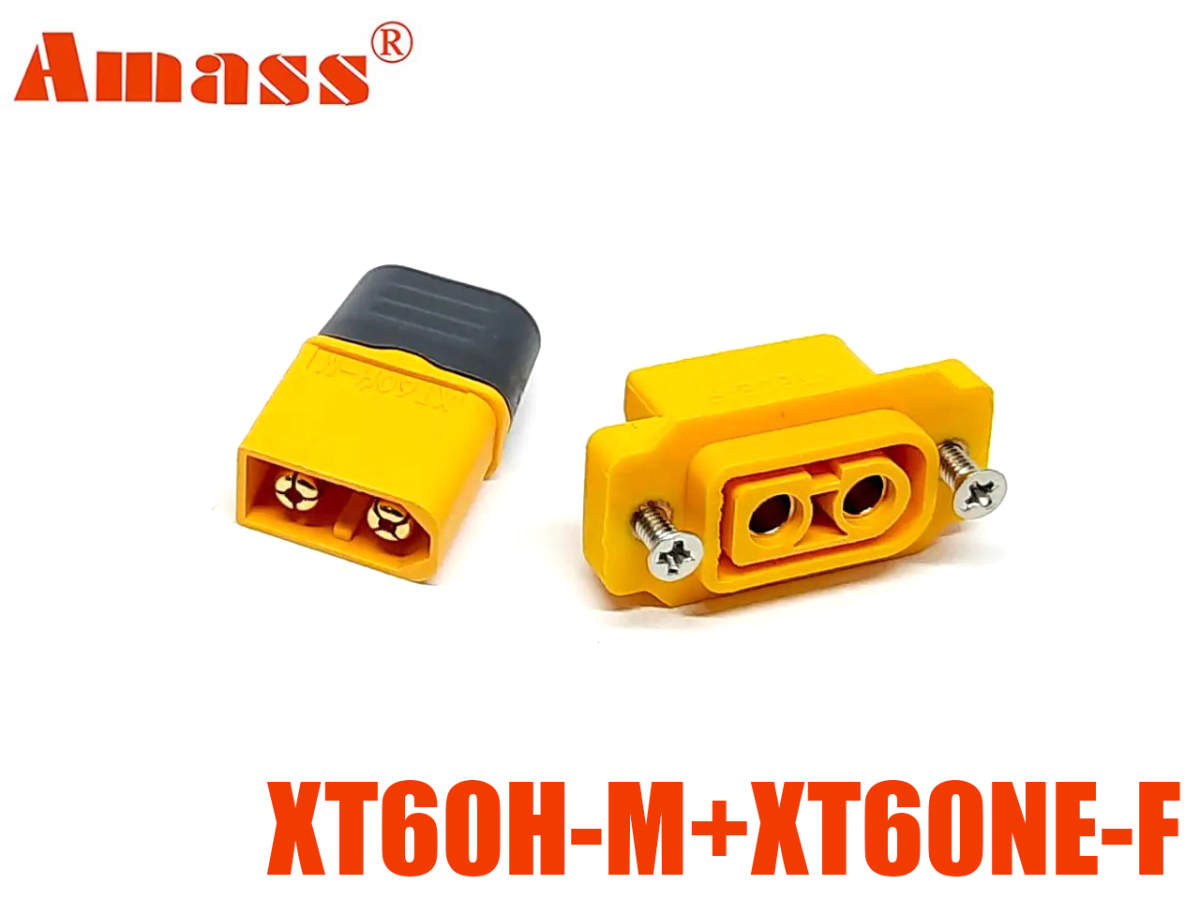

Силовий монтажний комплект Amass XT60H-M + XT60NE-F призначений для організації безпечного порту живлення (розетки) безпосередньо на корпусі обладнання або БПЛА. До комплекту входять панельна розетка XT60NE-F (female/мама) з кріпильним фланцем під гвинти М3 та кабельна вилка XT60H-M (male/тато) із захисним ізолюючим хвостовиком (кришкою). Струм: 30А (номінал), 60А (пік).

Комплект силових конекторів Amass XT60H-M + XT60NE-F від Changzhou Amass Electronics — це надійне рішення для задач, де джерело живлення знаходиться всередині корпусу приладу, а підключавальний кабель під'єднується зовні.

Архітектура комплекту продумана для забезпечення високої безпеки:

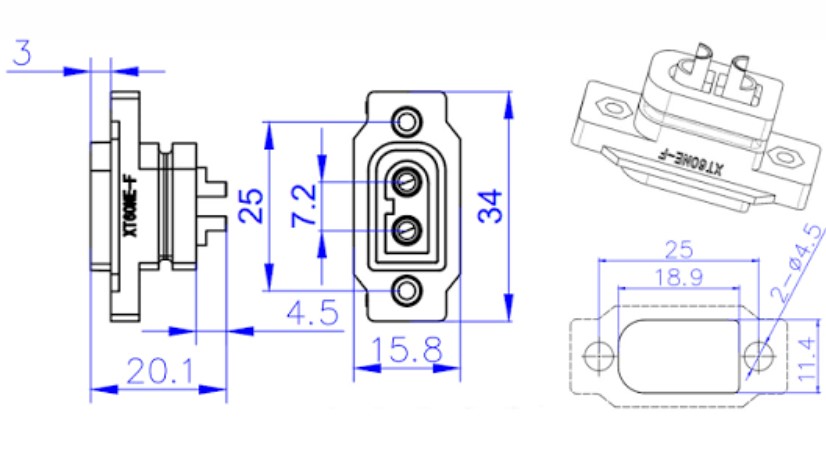

1. XT60NE-F (Panel Female / Панельна розетка): Оснащена фланцем з отворами під гвинти М3 для жорсткого вбудованого монтажу у виріз корпусу приладу. Завдяки вбудованому фланцю, роз'єм втоплюється всередину корпусу, ізолюючи тильні контакти та залишаючи на поверхні лише приймальне гніздо. Заглиблені цангові контакти запобігають випадковому короткому замиканню об металеві елементи рами чи інструменти.

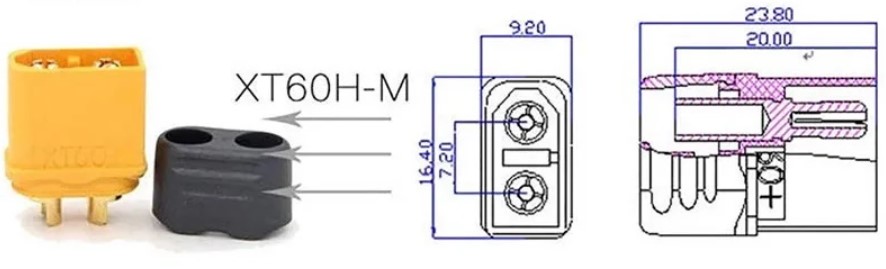

2. XT60H-M (Cable Male / Кабельна вилка): Монтується на силовий кабель. Оснащена захисним хвостовиком (кришкою), що замикається, повністю закриває паяне з'єднання та усуває потребу у використанні термоусадкових трубок.

Ключові конструктивні та інженерні особливості:

• Жорстка панельна фіксація: Фланець із вушками запобігає зміщенню порту та висмикуванню внутрішніх дротів при активному переключенні кабелю.
• Ізоляція без термоусадження: Хвостовик вилки XT60H-M надійно замикається на корпусі, закриваючи відкриті контактні лотки.
• Контакти 3.5 мм із покриттям 24K Gold: Ультранизький опір (≤0.50 мОм) гарантує ефективну передачу енергії та мінімальний нагрів.
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон стійкий до впливу паяльника та зберігає геометрію при інтенсивних навантаженнях.

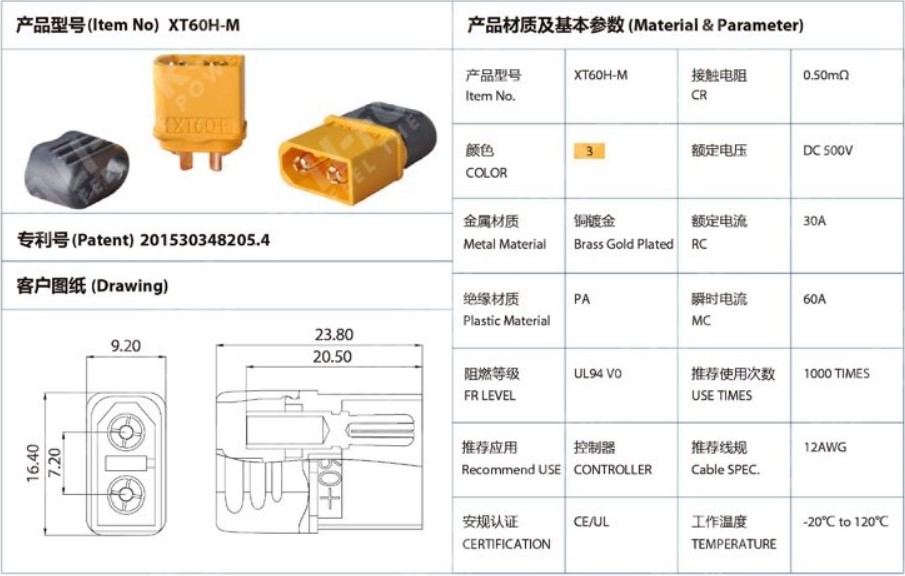

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60NE-F (панельна розетка) + XT60H-M (кабельна вилка з кришкою)
• Тип монтажу XT60E-F: На панель / корпус (з фланцем під гвинти М3)
• Тип монтажу XT60H-M: На кабель (пайка + захисна кришка)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Врізка вихідного порту живлення в корпуси портативних зарядних станцій, павербанків та батарейних кейсів.
• Монтаж силових гнізд на рами FPV-дронів та агродронів для підключення знімного периферійного обладнання.
• Організація роз'ємів живлення на контролерах електротранспорту, робототехнічних платформах і лабораторних блоках.

Поради щодо інсталяції:

1. Послідовність збірки: Надіньте захисну кришку на силіконовий кабель до початку пайки вилки XT60H-M.
2. Правило кондуктора: Під час пайки дротів калібру 12–14 AWG до панельної розетки XT60NE-F обов'язково зістикуйте її з вилкою XT60H-M. Це утримає позолочені контакти в ідеальній соосності при нагріванні нейлону (потужність паяльника — 60–80 Вт, час пайки — до 3 секунд).
3. Фіксація хвостовика: Після вистигання вилки насуньте захисну кришку по кабелю до клацання фіксаторів.
