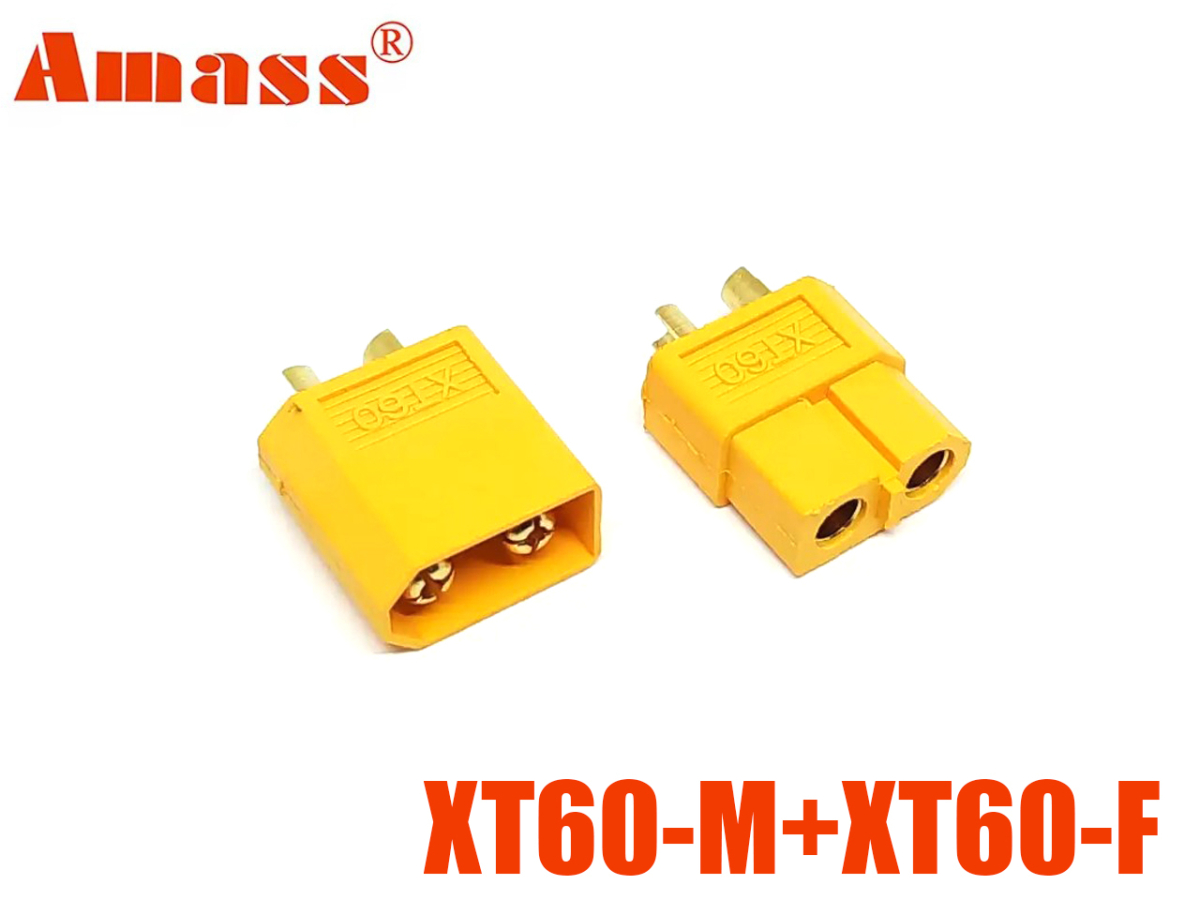

Комплект силових роз'ємів Amass XT60 (XT60-M + XT60-F)

Оригінальний комплект силових роз'ємів Amass XT60 включає кабельну вилку XT60-M (male/тато) та розетку XT60-F (female/мама). Класичний золотий стандарт у світі моделізму, БПЛА та робототехніки. Розрахований на безперервний робочий струм 30А та короткочасний піковий струм до 60А. Позолочені латунні контакти 3.5 мм гарантують стабільний електричний контакт із мінімальним перехідним опором.

Комплект силових конекторів Amass XT60 є закінченою контактною парою, розробленою Changzhou Amass Electronics для високонавантажених ланцюгів постійного струму. Це найпопулярніший і перевірений часом стандарт з'єднання для Li-Po/LiFePO4 акумуляторів, регуляторів швидкості (ESC) та бортових систем живлення.

До комплекту входять два взаємодоповнюючі компоненти:

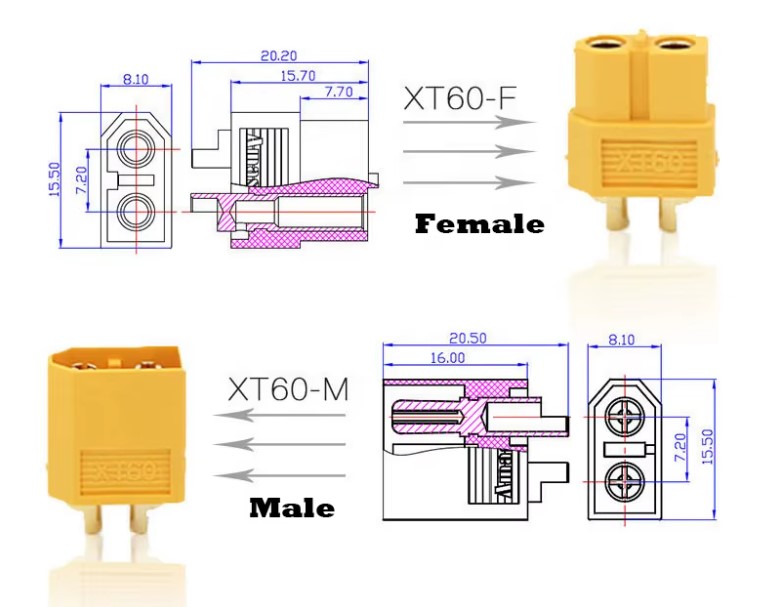

1. XT60-F (Female / Розетка): Має втоплені цангові контакти. Традиційно встановлюється на сторону джерела живлення (акумулятор, блок живлення) для захисту від випадкового короткого замикання.
2. XT60-M (Male / Вилка): Має виступаючі позолочені штирі. Встановлюється на сторону навантаження (контролер, регулятор швидкості ESC, зарядний пристрій).

Ключові конструктивні та особливості:

• Надійна контактна група: Виготовлена з якісної латуні з щільним покриттям золотом 24K. Контакти діаметром 3.5 мм забезпечують ультранизький опір (≤0.50 мОм), виключаючи втрати потужності та перегрів з'єднання.
• Захист від переполюсовки (Механічний ключ): Асиметричний профіль корпусу фізично унеможливлює неправильне з'єднання роз'ємів.
• Високотемпературний нейлон: Корпус із тугоплавкого поліамиду (клас UL94 V-0) витримує тривалі thermal-навантаження та не деформується під час пайки.
• Щільно прилягаюче з'єднання: Внутрішній фрикційний замок забезпечує вібростійкість та надійну фіксацію навіть при сильних струсах на борту БПЛА.

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60-M (вилка/тато) + XT60-F (розетка/мама)
• Тип монтажу: На кабель (пайка в напівкруглі лотки)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга:500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення силіконових дротів від силових Li-Po акумуляторів до польотних контролерів і регуляторів (ESC) FPV-дронів та БПЛА.
• Лінії живлення радіокерованих моделей (автомобілі, катери, літаки).
• З'єднання в переносних павербанках, портативних зарядних станціях та сонячних системах малої потужності.
• Комутація блоків живлення, зарядних пристроїв та лабораторного обладнання.

Поради щодо інсталяції:

1. З'єднана пайка (Правило кондуктора): Щоб виключити тепловий перекіс пінів у нейлоновій матриці при випадковому перегріві, завжди виконуйте пайку, з'єднавши XT60-M та XT60-F між собою. Відповідна частина виступить у ролі радіатора та жорсткого фіксатора геометрії.
2. Потужність паяльника: Використовуйте паяльну станцію або паяльник потужністю 60–80 Вт із широким жалом. Час контакту з роз'ємом не повинен перевищувати 2–3 секунди.
3. Ізоляція: Після пайки обов'язково ізолюйте місця з'єднання кабелю та лотків за допомогою термоусадкових трубок діаметром 4.5–5.0 мм.
