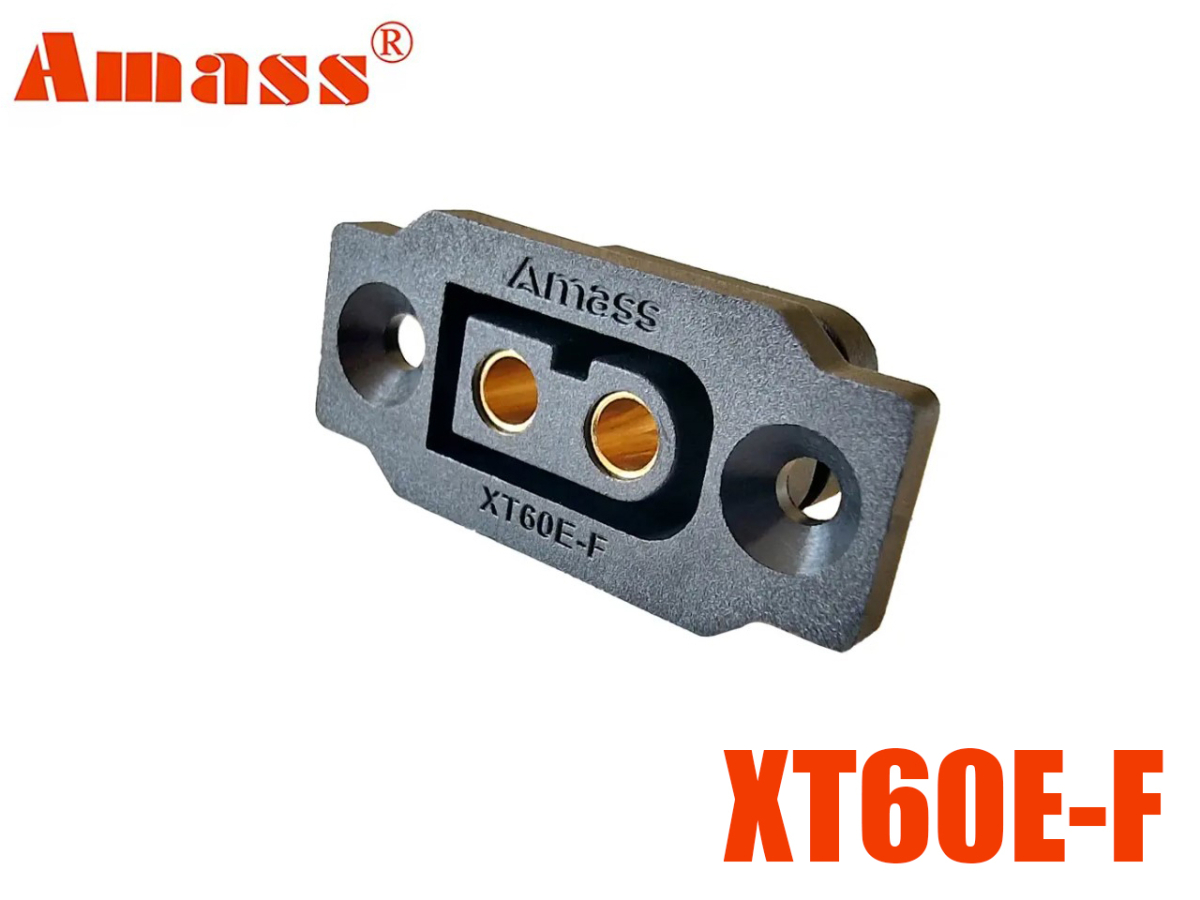

Роз'єм силовий панельний XT60E-F Amass чорний (female, мама)

XT60E-F чорного кольору - спеціалізована модифікація класичного роз'єму XT60, що адаптована для міжблочних та панельних з'єднань. Литий корпус із високотемпературного поліаміду (нейлону) із класом горючості UL94-V0 стійкий до термічних деформацій при пайці та механічних навантажень. Завдяки фланцю, роз'єм встановлюється на корпус, ізолюючи тильні контакти

Контактна група виготовлена з мідного сплаву зі зносостійким золотим напиленням, що забезпечує мінімальний перехідний опір (≤1.0 мОм). Конструкція корпусу має асиметричну форму (трапецієподібний профіль), що повністю виключає можливість помилкової полярності (переполюсовки) при підключенні зворотної частини Male.

Технічні характеристики

• Виробник: AMASS
• Модель / Маркування: XT60E-F Black
• Тип роз'єму: Гніздо (Female, "мама")
• Тип монтажу: Панельний (врізний, кріплення на фланець)
• Номінальний робочий струм: 30 А (за умови використання кабелю 12 AWG)
• Максимальний піковий струм: 60 А (короткочасно, до 30 сек)
• Номінальна напруга: 500 В DC
• Опір контакту: ≤ 1.0 мОм
• Опір ізоляції: ≥ 2000 МОм
• Рекомендований калібр проводу для пайки: до 12 AWG
• Матеріал контактів: Латунь із золотим напиленням (Gold-plated)
• Матеріал корпусу: Поліамід (PA), клас вогнестійкості UL94-V0
• Діапазон робочих температур: від -20°C до +120°C
• Механічний монтаж: 2 отвори під гвинти M3 (міжосьова відстань — 28.5 мм)
• Електричний монтаж: Під пайку (прямі циліндричні виводи)
• Клас захисту: IP40
• Ресурс комутації: не менше 1000 циклів

Сфера застосування та монтаж

Роз'єм XT60E-F широко застосовується в промисловій автоматиці, зарядних пристроях, літій-іонних (Li-ion) та літій-полімерних (Li-Po) акумуляторних збірках, наземних станціях керування FPV, робототехніці, а також у DIY-проектах для виведення силових ліній на зовнішню панель приладу.

Для герметизації з'єднання рекомендується використовувати роз'єм разом із гумовими захисними заглушками (ковпачками). Електричне підключення виконується методом пайки провідників до задніх клем. Щоб уникнути зміщення осей контактів від перегріву, пайку рекомендується проводити із вставленою зворотною кабельною частиною (тато XT60).
