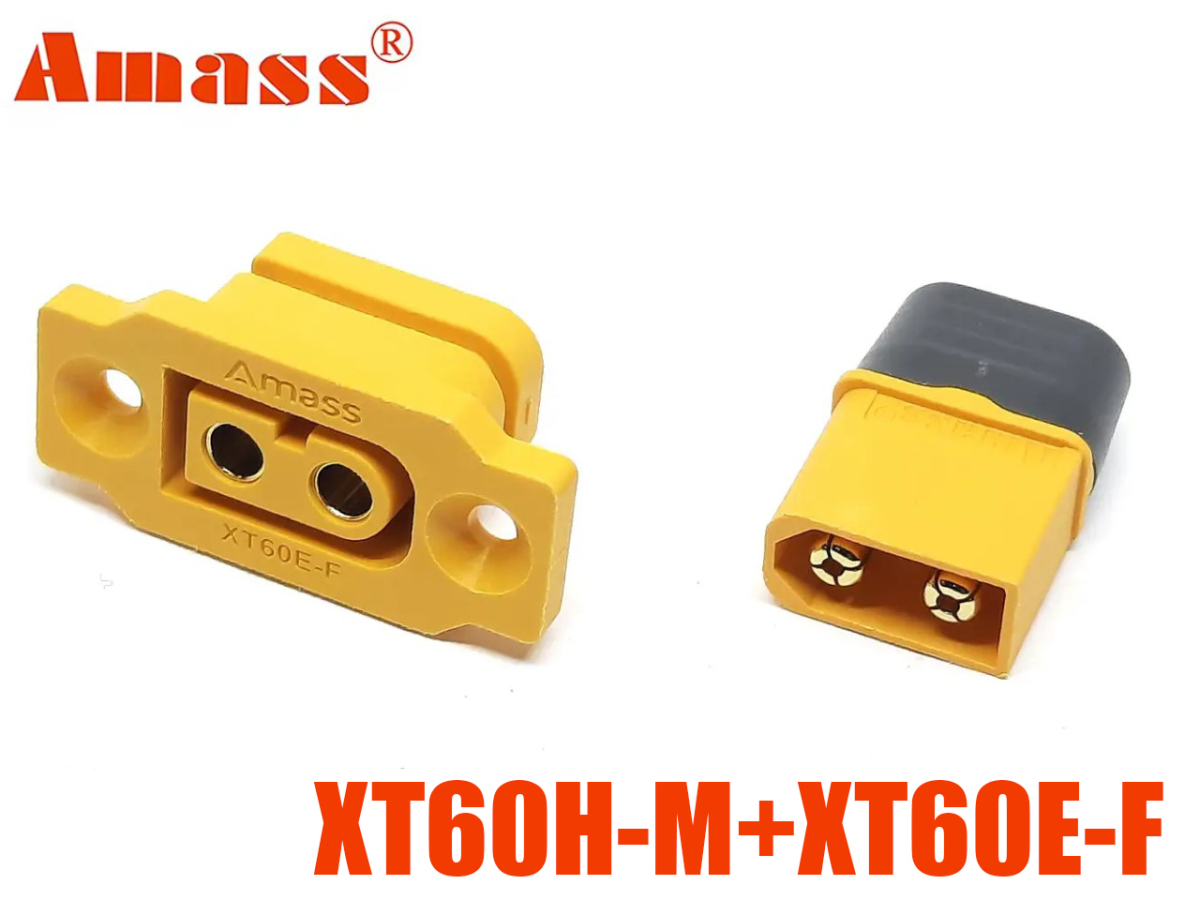

Комплект силових роз'ємів Amass XT60H-M + XT60E-F (Кабельна вилка + Панельна розетка)

Силовий монтажний комплект Amass XT60H-M + XT60E-F призначений для організації безпечного порту живлення (розетки) безпосередньо на корпусі обладнання або БПЛА. До комплекту входять панельна розетка XT60E-F (female/мама) з кріпильним фланцем під гвинти М3 та кабельна вилка XT60H-M (male/тато) із захисним ізолюючим хвостовиком (кришкою). Струм: 30А (номінал), 60А (пік).

Комплект силових конекторів Amass XT60H-M + XT60E-F від Changzhou Amass Electronics — це надійне рішення для задач, де джерело живлення знаходиться всередині корпусу приладу, а підключавальний кабель під'єднується зовні.

Архітектура комплекту продумана для забезпечення високої безпеки:

1. XT60E-F (Panel Female / Панельна розетка): Оснащена фланцем з отворами під гвинти М3 для жорсткого накладного монтажу на корпус. Заглиблені цангові контакти запобігають випадковому короткому замиканню об металеві елементи рами чи інструменти.

2. XT60H-M (Cable Male / Кабельна вилка): Монтується на силовий кабель. Оснащена захисним хвостовиком (кришкою), що замикається, повністю закриває паяне з'єднання та усуває потребу у використанні термоусадкових трубок.

Ключові конструктивні та інженерні особливості:

• Жорстка панельна фіксація: Фланець із вушками запобігає зміщенню порту та висмикуванню внутрішніх дротів при активному переключенні кабелю.
• Ізоляція без термоусадження: Хвостовик вилки XT60H-M надійно замикається на корпусі, закриваючи відкриті контактні лотки.
• Контакти 3.5 мм із покриттям 24K Gold: Ультранизький опір (≤0.50 мОм) гарантує ефективну передачу енергії та мінімальний нагрів.
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон стійкий до впливу паяльника та зберігає геометрію при інтенсивних навантаженнях.

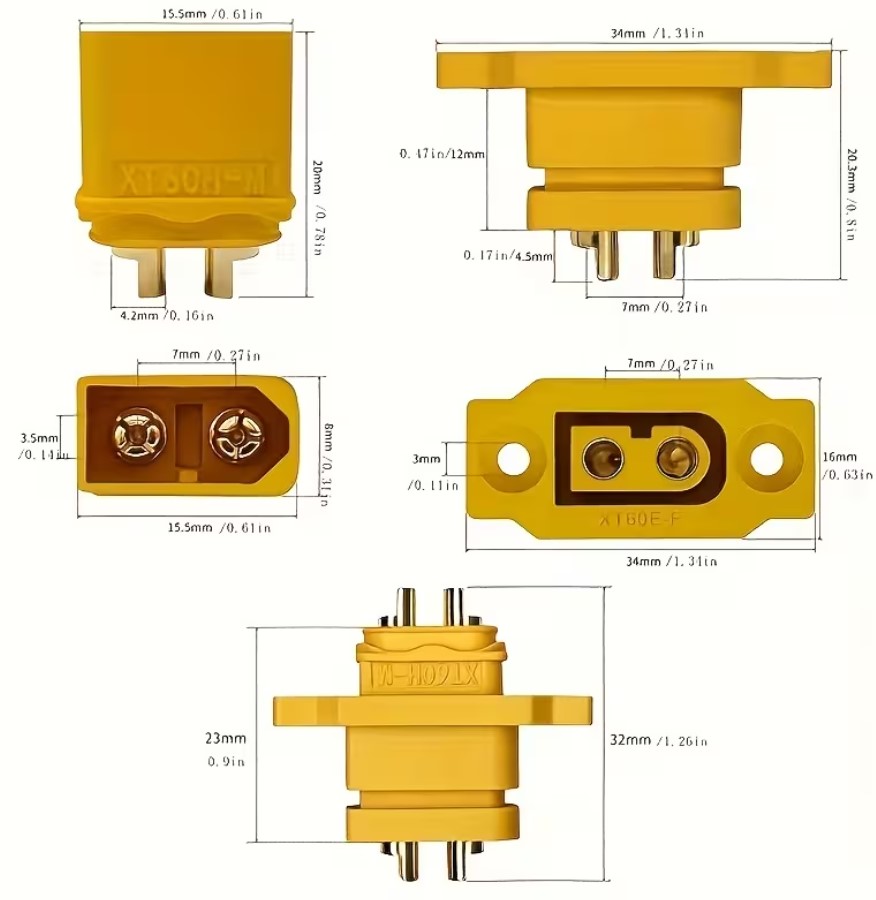

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60E-F (панельна розетка) + XT60H-M (кабельна вилка з кришкою)
• Тип монтажу XT60E-F: На панель / корпус (з фланцем під гвинти М3)
• Тип монтажу XT60H-M: На кабель (пайка + захисна кришка)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Врізка вихідного порту живлення в корпуси портативних зарядних станцій, павербанків та батарейних кейсів.
• Монтаж силових гнізд на рами FPV-дронів та агродронів для підключення знімного периферійного обладнання.
• Організація роз'ємів живлення на контролерах електротранспорту, робототехнічних платформах і лабораторних блоках.

Поради щодо інсталяції:

1. Послідовність збірки: Надіньте захисну кришку на силіконовий кабель до початку пайки вилки XT60H-M.
2. Правило кондуктора: Під час пайки дротів калібру 12–14 AWG до панельної розетки XT60E-F обов'язково зістикуйте її з вилкою XT60H-M. Це утримає позолочені контакти в ідеальній соосності при нагріванні нейлону (потужність паяльника — 60–80 Вт, час пайки — до 3 секунд).
3. Фіксація хвостовика: Після вистигання вилки насуньте захисну кришку по кабелю до клацання фіксаторів.
