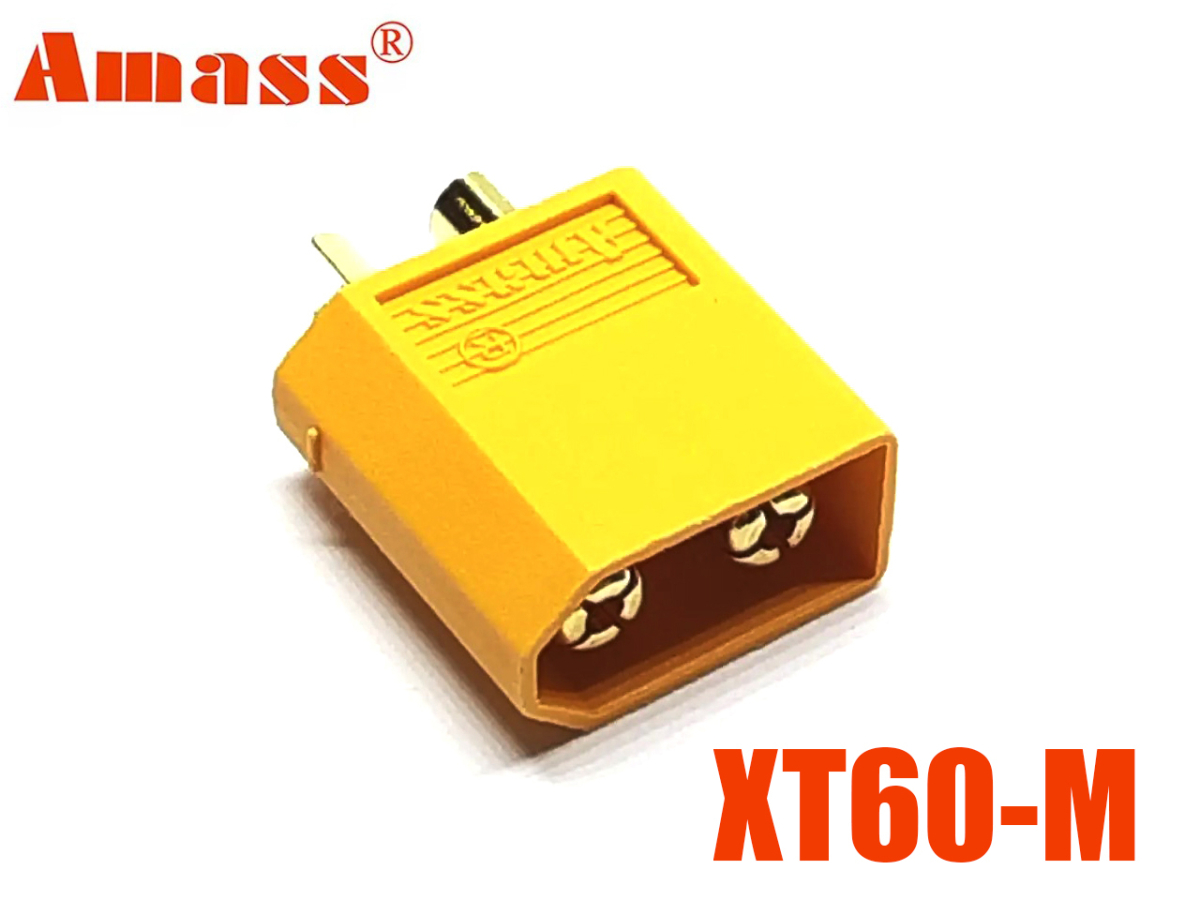

Роз'єм силовий кабельний XT60-M Amass (male, тато)

Оригінальний роз'єм XT60-M від Amass є інженерним стандартом для високонавантажених систем постійного струму. Корпус виготовлений з ударостійкого та тугоплавкого нейлону (поліаміду), який зберігає геометричну стабільність при нагріванні до +120°C та має клас вогнестійкості UL94-V0.

В якості контактної групи використовуються напівкруглі підпружинені штирі (цангові контакти) із латуні зі зносостійким золотим покриттям. Така конструкція забезпечує збільшену площу плями контакту та мінімальний перехідний опір (всього 0.55 мОм), запобігаючи падінню напруги та перегріву вузла при тривалому протіканні номінального струму 30А. Асиметрична форма корпусу повністю виключає ризик переполюсовки під час підключення до зворотної частини (Female).

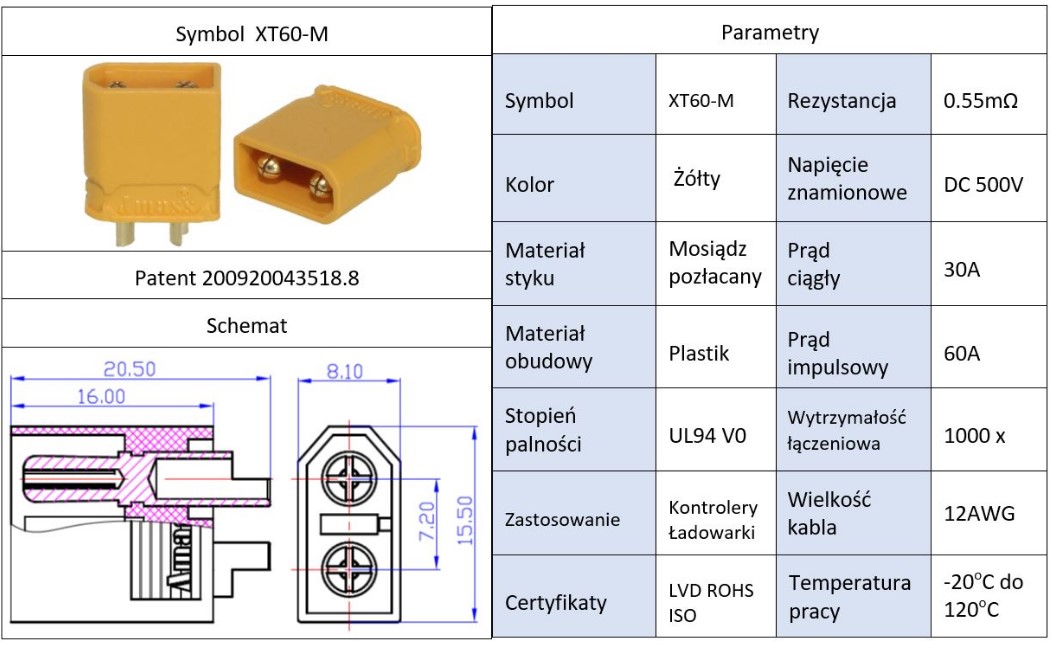

Технічні характеристики

• Виробник: AMASS
• Модель / Маркування: XT60-M (модифікація кабельного типу)
• Тип роз'єму: Вилка (Male, "тато")
• Тип монтажу: На кабель (під пайку)
• Номінальний робочий струм: 30 А (за умови використання кабелю перерізом 12 AWG)
• Максимальний піковий струм: 60 А (короткочасно, до 30 сек)
• Номінальна напруга: 500 В DC
• Перехідний опір контакту: ≤ 0.55 мОм
• Опір ізоляції: ≥ 2000 МОм
• Рекомендований калібр проводу (AWG): 12 AWG, 14 AWG
• Матеріал контактів: Латунь із шаром золотого напилення (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66), клас вогнестійкості UL94-V0
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування та монтаж

Силовий роз'єм XT60-M незамінний у збірці сучасних FPV-дронів, квадрокоптерів, радіокерованих моделей (RC авіа-, авто-, судомоделі), робототехніці, системах резервного живлення, а також для підключення літій-полімерних (Li-Po) та літій-іонних (Li-ion) акумуляторних батарей до регуляторів швидкості (ESC) або плат розподілу живлення.

Інженерна рекомендація щодо монтажу: Перед початком пайки провідників обов'язково з'єднайте роз'єм XT60-M зі зворотною технологічною частиною (гніздами XT60-F). Масивні латунні контакти виступають в ролі тепловідводу; фіксація у зворотній частині утримує співвісність штирів та запобігає їх зміщенню у випадку випадкового перегріву пластикового корпусу жалом паяльника. Місце пайки та оголений кабель необхідно захистити термоусадковою трубкою діаметром 4.5–5 мм.
