Комплект силових роз'ємів Amass XT60EW-M + XT60H-F чорний (Панельна вилка IP65 + Кабельна розетка)

Спеціалізований вологозахищений комплект силових роз'ємів Amass XT60EW-M + XT60H-F у чорному виконанні призначений для надійного монтажу порту живлення на корпус пристроїв, що експлуатуються у складних умовах. Комплект містить панельну вилку XT60EW-M (male/тато) зі спеціальною ущільнювальною гумовою манжетою (IP65) та кабельну розетку XT60H-F (female/мама) із захисним хвостовиком. Струм: 30А (номінал), 60А (пік).

Комплект Amass XT60EW-M + XT60H-F Black є преміальним інженерним рішенням для організації виносних портів живлення, вимогливих до захисту від вологи, пилу та естетики виконання. Головна відмінність модифікації "W" (Waterproof) — наявність спеціалізованого силіконового ущільнювального кільця на корпусі панельної вилки, що запобігає потраплянню вологи та бруду всередину приладу через монтажний виріз.

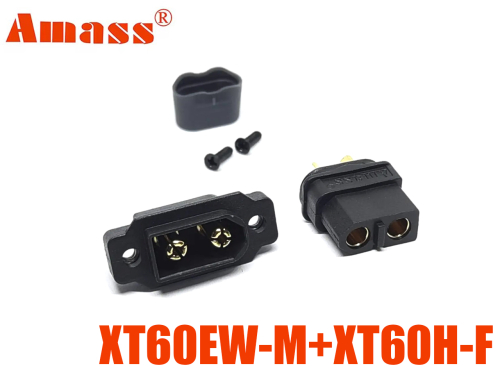

Компоненти комплекту:

• XT60EW-M Black (Panel Male / Водонепроникна вилка): Оснащена фланцем під гвинти М3 та еластичною гумовою прокладкою для герметичної притискної фіксації на стінці корпусу.
• XT60H-F Black (Cable Female / Кабельна розетка): Встановлюється на силовий кабель. Оснащена захисною кришкою-хвостовиком, що скасовує потребу у використанні термоусадкових трубок.

Ключові конструктивні та інженерні особливості:

• Захист від вологи та пилу (Waterproof): Гумове ущільнення гарантує герметичність з'єднання з корпусом (клас захисту до IP65 при правильному монтажі).
• Стильне виконання "Black Edition": Чорний колір корпусу чудово гармонує з карбоновими рамами FPV-дронів та сучасними корпусами приладів.
• Позолочені контакти 3.5 мм: Гарантують ультранизький опір (≤0.50 мОм) та відсутність втрат потужності при струмах до 60А.
• Термостійкий поліамід (UL94 V-0): Матеріал стійкий до нагрівання під час пайки та не деформується у широкому діапазоні температур.

Технічні характеристики

• Виробник: Amass
• Склад комплекту: XT60EW-M (панельний waterproof тато) + XT60H-F (кабельна мама з кришкою)
• Тип монтажу XT60H-F: На кабель (пайка + захисна кришка)
• Тип монтажу XT60EW-M: На панель / корпус (під гвинти М3)
• Вологозахист: Так (силіконовий ущільнювач у комплекті XT60EW-M)
• Діаметр силового контакту: 3.5 мм
• Номінальний струм: 30 А
• Піковий струм: 60 А (до 30 сек)
• Номінальна робоча напруга:500 В DC
• Перехідний опір: ≤ 0.50 мОм
• Матеріал контактів: Позолочена латунь
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 12 AWG, 14 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Організація виносних портів живлення та зарядки на рамах FPV-дронів та промислових БПЛА.
• Підключення кастомних батарейних блоків до портативних зарядних станцій, повербанків та ДБЖ.
• Врізка роз'ємів живлення в корпуси контролерів електротранспорту (електросамокати, електровелосипеди).
• Комутаційні панелі у лабораторних блоках живлення та робототехніці.

Поради щодо інсталяції:

1. Правильна установка ущільнювача: При монтажі панельного роз'єму XT60EW-M силіконова прокладка має знаходитися між зовнішньою стінкою корпусу пристрою та фланцем роз'єму. Не затягуйте гвинти М3 із надмірним зусиллям, щоб не деформувати гуму.
2. Збереження соосності (Правило кондуктора): Під час пайки дротів 12–14 AWG до панельної вилки обов'язково зістикуйте її з розеткою XT60H-F. Це виключить тепловий перекіс позолочених контактів у нейлоновій матриці при прогріві паяльником (потужність паяльника — 60–80 Вт, час пайки — не більше 3 секунд).
3. Кабельна частина: Не забудьте надіти чорну захисну кришку на кабель до початку пайки лотків розетки XT60H-F.
