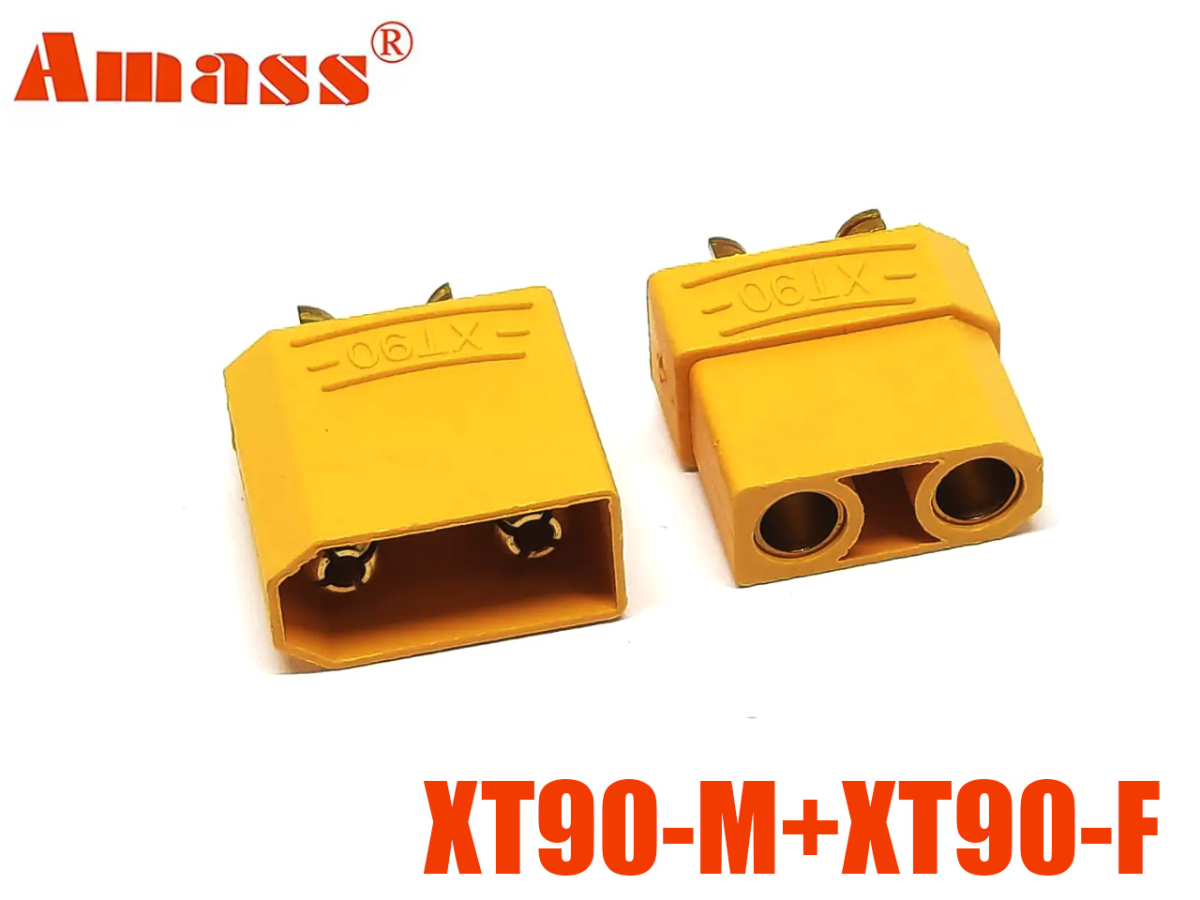

Комплект силових роз'ємів Amass XT90-M + XT90-F (Кабельна вилка + Кабельна розетка)

Класичний високострумовий комплект силових роз'ємів Amass XT90-M + XT90-F для надійної комутації силових ланцюгів. До комплекту входять кабельна вилка XT90-M (male/тато) та кабельна розетка XT90-F (female/мама). Оснащені позолоченими контактами діаметром 4.5 мм, розрахованими на тривалий струм 90А та пікові навантаження до 120А. Ідеальний вибір для потужних акумуляторних збірок та силової електроніки.

Комплект оригінальних силових конекторів Amass XT90 від Changzhou Amass Electronics — це промисловий стандарт для комутації високонавантажених систем живлення. Роз'єми серії XT90 забезпечують надійну передачу високої потужності при мінімальних габаритах та високій термічній стійкості.

Склад комплекту:

1. XT90-F (Cable Female / розетка / мама): Монтується на сторону джерела живлення (силовий акумулятор або батарейний блок) для запобігання випадковим коротким замиканням.
2. XT90-M (Cable Male / вилка / тато): Монтується на кабель навантаження, регулятора швидкості (ESC) або контролера.

Ключові конструктивні та інженерні особливості:

• Контакти 4.5 мм із покриттям Gold-plated: Гарантують ультранизький перехідний опір (≤0.30 мОм), виключаючи втрати енергії та перегрів при постійних струмах до 90А.
• Термостійкий поліамід (UL94 V-0): Корпус із високотемпературного нейлону витримує нагрівання паяльником та зберігає геометрію навіть при екстремальних навантаженнях.
• Захист від зміни полярності: Асиметричний профіль корпусу унеможливлює неправильне (зворотне) підключення конекторів.
• Щільна посадка: Конструкція з розрізними цанговими контактами забезпечує надійне механічне з'єднання, стійке до сильних вібрацій та трясіння.

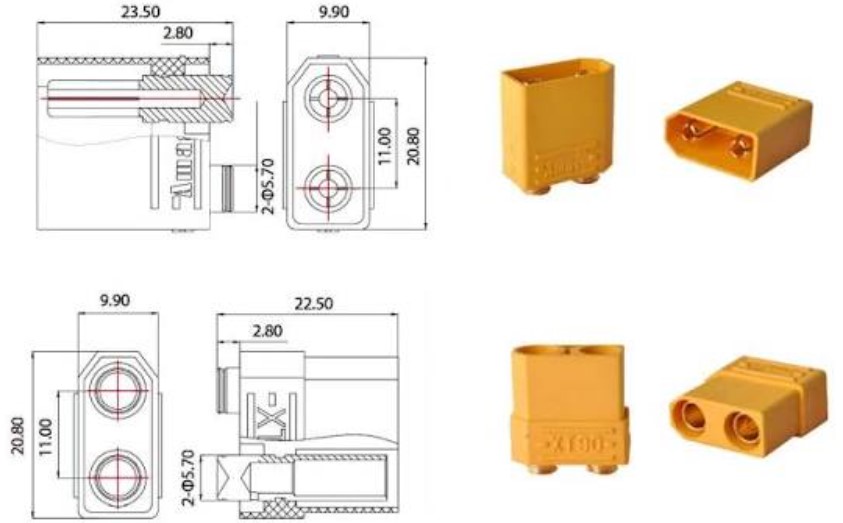

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Склад комплекту: XT90-M (кабельна вилка) + XT90-F (кабельна розетка)
• Тип монтажу: На кабель (пайка + термоусадка)
• Діаметр силового контакту: 4.5 мм
• Номінальний струм (Continuous): 90 А
• Піковий струм (Instantaneous): 120 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.30 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення високопотужних LiPo/LiFePO4/Li-ion акумуляторів у FPV-дронах, важких мультикоптерах та агродронах.
• Електросамокати, електровелосипеди, контролери для електроквадроциклів та інших видів легкого електротранспорту.
• Портативні зарядні станції, інвертори та автономні системи живлення.

Поради щодо інсталяції:

1. Підготовка дротів: Використовуйте силіконові кабелі калібру 8–10 AWG. Попередньо добре залудіть як очищені кінці дротів, так і контактні чашки роз'ємів.
2. Збереження соосності (Правило кондуктора): Під час пайки обов'язково зістикуйте вилку XT90-M із розеткою XT90-F. Це запобіжить тепловій деформації нейлонової матриці та зміщенню контактів під дією високої температури паяльника.
3. Паяльне обладнання: Для якісної пайки масивних контактів 4.5 мм використовуйте паяльник потужністю не менше 80–100 Вт. Насуньте термоусадочну трубку на кабель до початку пайки та заізолюйте місця пайки після повного охолодження.
