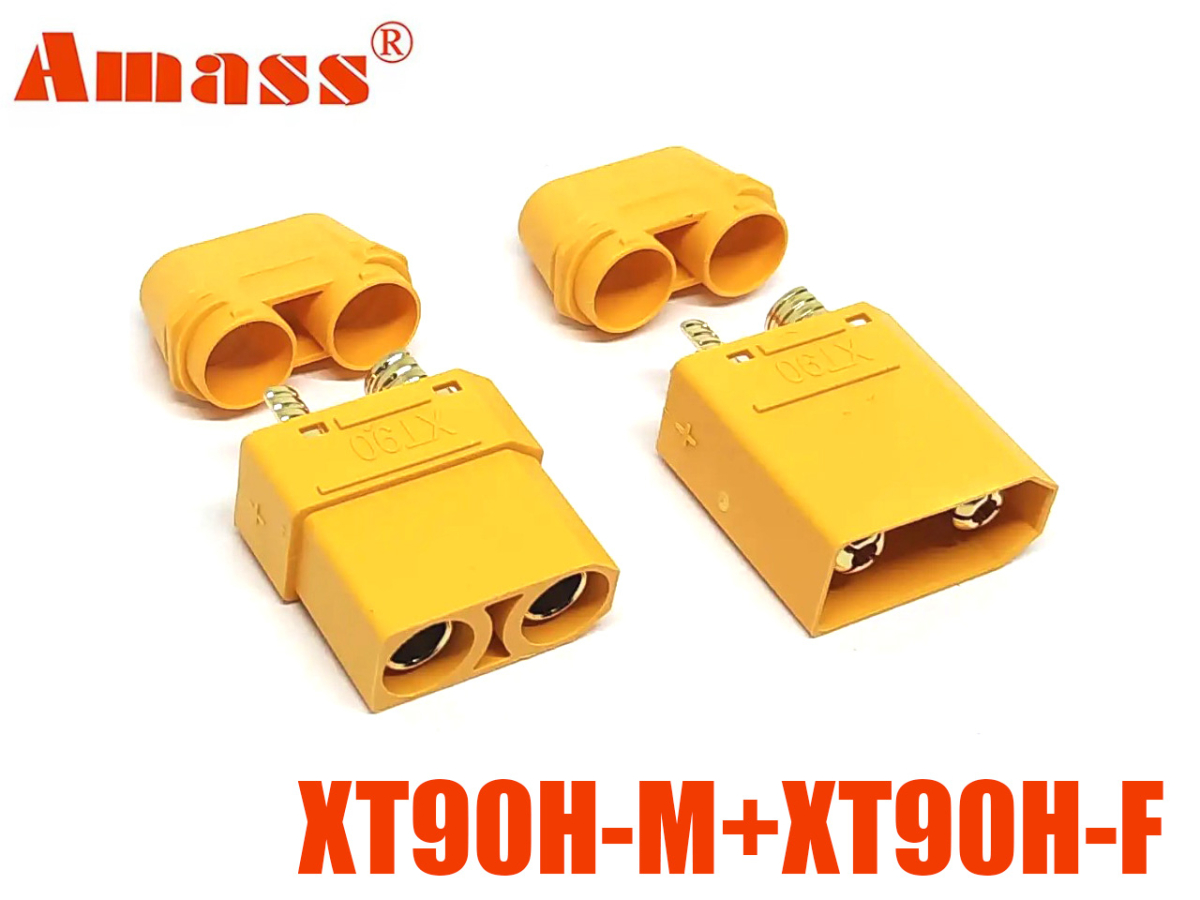

Комплект силових роз'ємів Amass XT90H-M + XT90H-F (Кабельна вилка + Кабельна розетка)

Модернізований високострумовий комплект силових роз'ємів Amass XT90H-M + XT90H-F із захисними ізолюючими хвостовиками (кришками). До комплекту входять кабельна вилка XT90H-M (male/тато) та кабельна розетка XT90H-F (female/мама). Оснащені позолоченими контактами 4.5 мм, розрахованими на струм 90А (номінал) та 120А (пік). Захисні кришки, що замикаються, повністю ізолюють пайку, усуваючи потребу у використанні термоусадкових трубок.

Комплект силових конекторів серії XT90H від Changzhou Amass Electronics є покращеною версією класичних роз'ємів XT90. Головна відмінність серії «H» — наявність знімних захисних ковпачків (хвостовиків), які закривають паяні контакти та забезпечують акуратний естетичний вигляд без використання термоусадження.

Cклад комплекту:

1. XT90H-F (Cable Female / розетка / мама) з кришкою: Монтується на сторону джерела живлення (LiPo акумулятори, батарейні збірки) для захисту від випадкового короткого замикання.
2. XT90H-M (Cable Male / вилка / тато) з кришкою: Монтується на сторону навантаження (регулятори ESC, силові контролери).

Ключові конструктивні та інженерні особливості:

• Монтаж без термоусадження: Пластикові хвостовики, що замикаються, надійно фіксують кабель, повністю ізолюють місце пайки та захищають дроти від зламу.
• Потужні контакти 4.5 мм (Gold-plated): Забезпечують мінімальний перехідний опір (≤0.30 мОм), стійкі до вигорання та нагрівання при високих струмах (до 120А).
• Термостійкий нейлон (UL94 V-0): Корпус не плавиться під час пайки та зберігає геометрію при тривалих сильних навантаженнях.
• Захист від переполюсовки: Асиметрична форма корпусу запобігає некоректному підключенню.

Технічні характеристики

• Виробник: Changzhou Amass Electronics
• Склад комплекту: XT90H-M (вилка з кришкою) + XT90H-F (розетка з кришкою)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силового контакту: 4.5 мм
• Номінальний струм (Continuous): 90 А
• Піковий струм (Instantaneous): 120 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.30 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Силові кола високопотужних FPV-дронів, агродронів та важких мультикоптерів.
• Акумуляторні батареї та контролери для електротранспорту (електросамокати, електровелосипеди, скутери).
• Портативні зарядні станції, інвертори, автономні сонячні та батарейні комплекси.

Поради щодо інсталяції:

1. Послідовність монтажу: Не забудьте заздалегідь надіти захисні кришки-хвостовики на силіконові дроти до початку пайки.
2. Правило кондуктора (збереження соосності): Під час пайки кабелю до контактів обов'язково зістикуйте вилку XT90H-M із розеткою XT90H-F. Це утримуватиме позолочені чашки в ідеальній соосності при нагріванні нейлону.
3. Паяльне обладнання: Використовуйте паяльник потужністю 80–100 Вт для швидкого та якісного прогріву контактів під дріт калібру 8–10 AWG.
4. Фіксація: Після вистигання пайки насуньте захисні кришки по кабелю до клацання фіксаторів.
