Комплект силових роз'ємів Amass XT90H-M + XT90E-F чорний (Кабельна вилка + Панельна розетка)

Силовий комплект конекторів Amass XT90H-M + XT90E-F для організації панельного введення/виведення живлення. Комплект складається з панельної розетки XT90E-F (female/мама) з фланцем для кріплення на корпус та кабельної вилки XT90H-M (male/тато) із захисною кришкою. Позолочені контакти 4.5 мм розраховані на тривалий струм 90А (120А пік). Ідеальне рішення для зарядних станцій, повербанків та корпусів електроніки.

Комплект оригінальних роз'ємів Amass XT90H-M + XT90E-F розроблений для систем, що потребують надійного виведення силового порту на зовнішню панель або корпус пристрою.

Архітектура та склад комплекту:

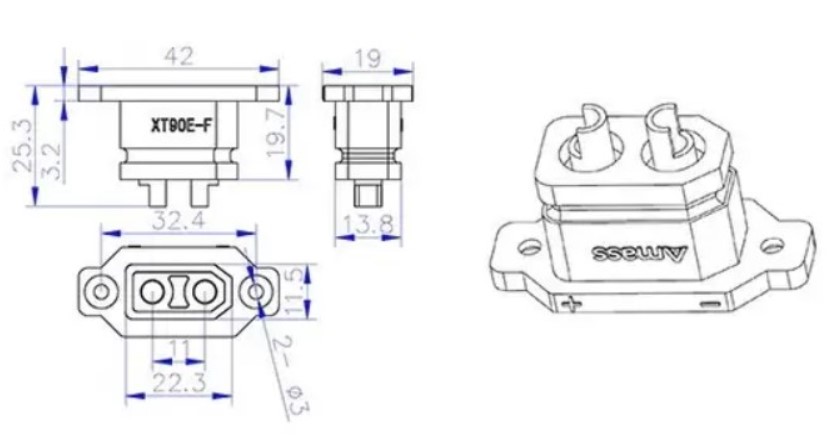

1. XT90E-F (Panel Female / розетка / мама): Оснащена інтегрованим монтажним фланцем з отворами під гвинти (M3) для жорсткої фіксації на лицьовій панелі, стінці корпусу або рамі обладнання.
2. XT90H-M (Cable Male / вилка / тато): Відповідна кабельна вилка зі знімним захисним хвостовиком (кришкою), що замикається та ізолює пайку без використання термоусадкової трубки.

Ключові конструктивні та інженерні особливості:

• Панельний монтаж: Розетка XT90E-F дозволяє створити акуратний, надійний та естетичний зовнішній порт живлення на будь-якому приладі чи акумуляторі.
• Кабельний захист: Вилка XT90H-M забезпечена знімним хвостовиком, який захищає кабель від перегинів та повністю перекриває місця пайки.
• Потужні контакти 4.5 мм (24K Gold-plated): Забезпечують мінімальний перехідний опір (≤0.30 мОм) та стабільну роботу під високим навантаженням (до 120А).
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон стійкий до паяльних температур та механічних навантажень.
• Захист від переполюсовки: Конструктивний асиметричний профіль запобігає помилковому включенню.

Технічні характеристики

• Виробник: Changzhou Amass Electronics

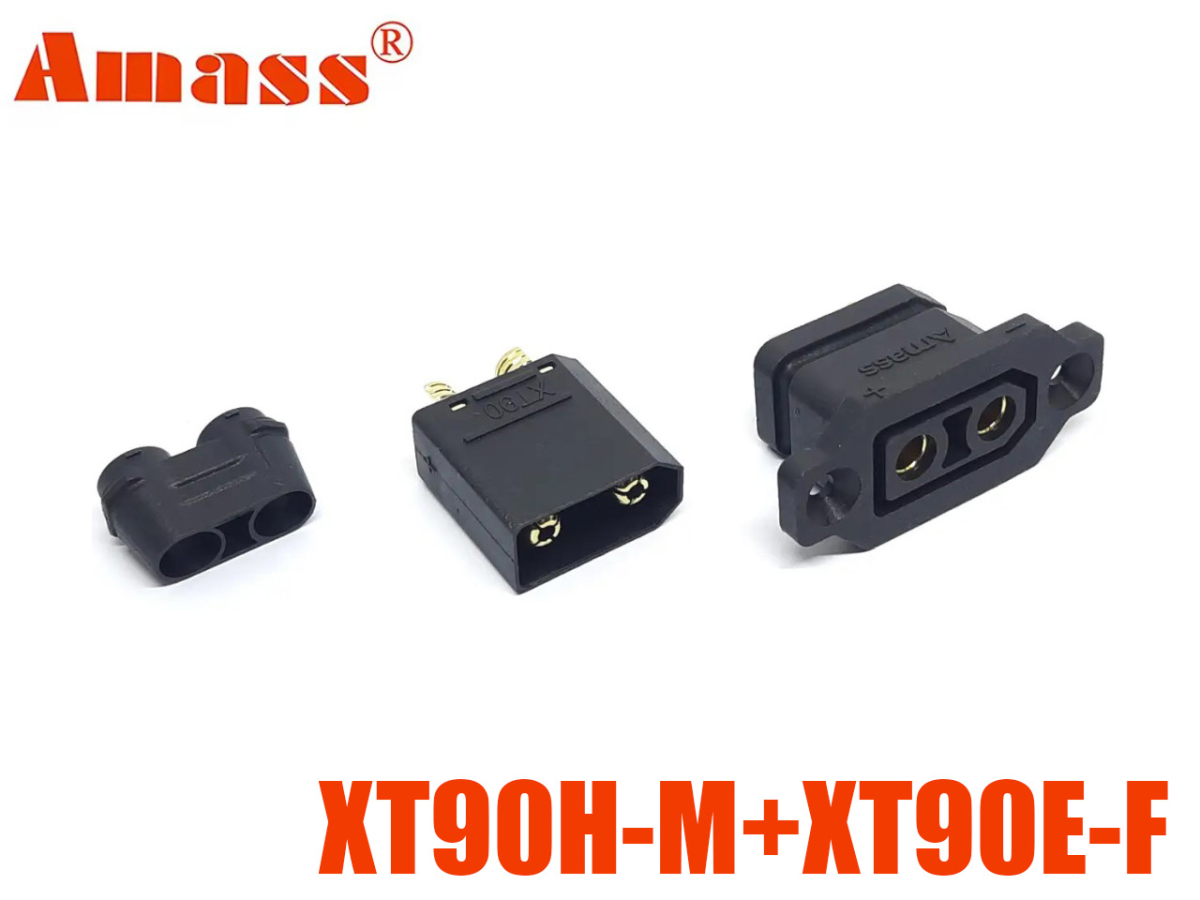

• Склад комплекту: XT90E-F (панельна розетка) + XT90H-M (кабельна вилка з кришкою)
• Тип монтажу розетки (XT90E-F): На панель / корпус (гвинтове кріплення M3)
• Тип монтажу вилки (XT90H-M): На кабель (пайка + фіксація захисною кришкою)
• Діаметр силового контакту: 4.5 мм
• Номінальний струм (Continuous): 90 А
• Піковий струм (Instantaneous): 120 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.30 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Врізка вихідних/вхідних силових портів у портативні зарядні станції, повербанки та акумуляторні блоки.
• Панельне підключення живлення у FPV-комплексах, наземних станціях керування (GCS) та робототехніці.
• Корпуси електранспорту (підключення зарядного пристрою або акумуляторної батареї).

Поради щодо інсталяції:

1. Монтаж XT90E-F: Підготуйте прямокутний виріз у корпусі під розміри посадкового місця розетки та зафіксуйте її за допомогою двох гвинтів M3 із самоконтрящимися гайками.
2. Пайка кабельної вилки (XT90H-M): Заздалегідь надіньте захисну кришку-хвостовик на кабель до початку пайки.
3. Збереження геометрії (Правило кондуктора): Під час пайки кабелів до контактів обов'язково зістикуйте розетку XT90E-F та вилку XT90H-M між собою. Це дозволить точно втримати позолочені контактотримачі в ідеальній соосності.
4. Паяльне обладнання: Використовуйте паяльник потужністю не менше 80–100 Вт для швидкої пайки дротів калібру 8–10 AWG.
