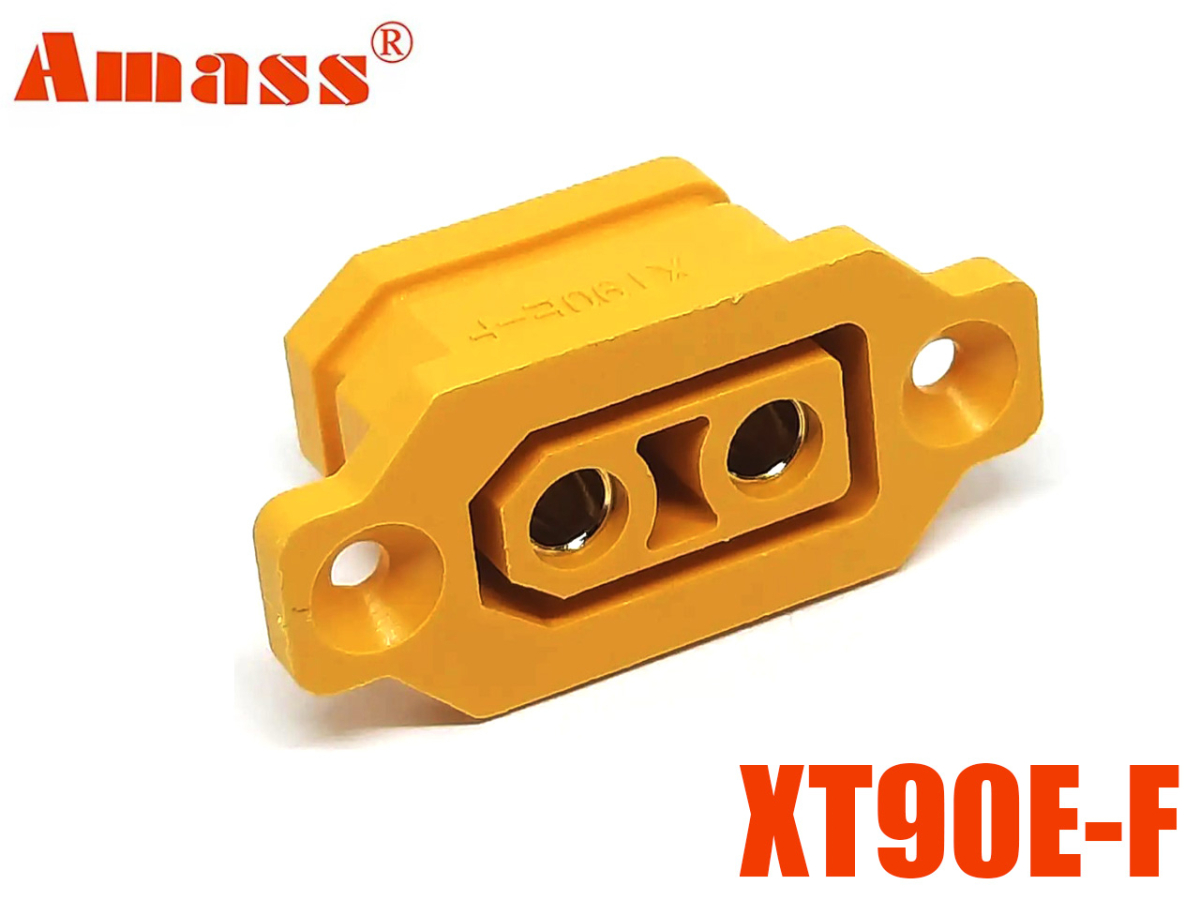

Роз'єм силовий панельний XT90E-F Amass (female, мама)

Роз'єм XT90E-F є потужною фланцевою модифікацією стандартного міжз'єднання XT90, що адаптована для стаціонарного монтажу на корпус (врізного типу). Жовте виконання корпусу з високотехнологічного поліаміду (нейлону) із класом вогнестійкості UL94-V0 дозволяє естетично інтегрувати роз'єм у прилади з темним дизайном панелей, зберігаючи всі фізико-хімічні властивості оригінального пластику.

Контактна група складається з масивних підпружинених латунних штирів цангового типу зі зносостійким золотим покриттям. Це гарантує мінімальний перехідний опір (≤0.40 мОм), низькі втрати енергії та відсутність критичного нагріву при протіканні довготривалого струму до 45А. Форма корпусу має виражену асиметрію для виключення ймовірності помилкового підключення та переполюсовки. Посадкове місце фланця розраховане під кріпильні елементи діаметром 3 мм.

Технічні характеристики

• Виробник: AMASS
• Модель / Маркування: XT90E-F
• Тип роз'єму: Розетка (female, "мама")
• Тип монтажу: На панель (врізний фланець, кріплення гвинтами)
• Колір корпусу: Жовтий
• Номінальний робочий струм: 45 А (за умови використання кабелю 8 AWG)
• Максимальний піковий струм: 90 А (короткочасно, до 30 сек)
• Номінальна напруга: 500 В DC
• Перехідний опір контакту: ≤ 0.40 мОм
• Опір ізоляції: ≥ 2000 МОм
• Рекомендований калібр кабелю для пайки: 8 AWG, 10 AWG
• Матеріал контактів: Латунь із золотим напиленням (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA), клас вогнестійкості UL94-V0
• Діапазон робочих температур: від -20°C до +120°C
• Механічний монтаж: 2 отвори під гвинти/болти M3
• Електричний монтаж: Під пайку (прямі циліндричні виводи)
• Ресурс комутації: не менше 1000 циклів

Сфера застосування та монтаж

Завдяки здатності працювати зі струмами до 90А, роз'єм XT90E-F жовтий активно застосовується у важких FPV-роботах та дронах (сінеліфти, агродрони), потужних зарядних станціях, акумуляторних збірках електротранспорту (електровелосипеди, самокати), інверторах, резервних системах живлення (BMS) та промисловій автоматиці.

Рекомендації щодо інженерного монтажу: Виріз на панелі повинен суворо відповідати контурам внутрішньої (втоплюваної) частини роз'єму. При монтажі рекомендується використовувати гвинти M3 з потайною головкою або шестигранні болти з фіксацією контргайками зі зворотного боку панелі. Електричне підключення виконується пайкою. Щоб масивні клеми при нагріванні потужним паяльником не змінили співвісність у пластиковій матриці, пайку необхідно здійснювати з попередньо підключеною зворотною кабельною частиною (male XT90 або XT90S). Задні контакти після пайки ізолюються термоусадковою трубкою діаметром 5.5–6 мм.
