Комплект силових роз'ємів Amass XT90E-M + XT90H-F чорний (Панельна вилка + Кабельна розетка)

Високострумовий комплект силових роз'ємів Amass XT90E-M + XT90H-F для організації панельного входу живлення. До комплекту входять панельна вилка XT90E-M (male/тато) з фланцем під гвинти для жорсткої фіксації на корпус пристрою та кабельна розетка XT90H-F (female/мама) із захисним хвостовиком (кришкою). Позолочені контакти 4.5 мм розраховані на тривалий струм 90А (120А пік).

Комплект оригінальних роз'ємів Amass XT90E-M + XT90H-F призначений для підведення зовнішнього живлення до обладнання, приладів або зарядних пристроїв із надійною фіксацією порту на корпусі.

Архітектура та склад комплекту:

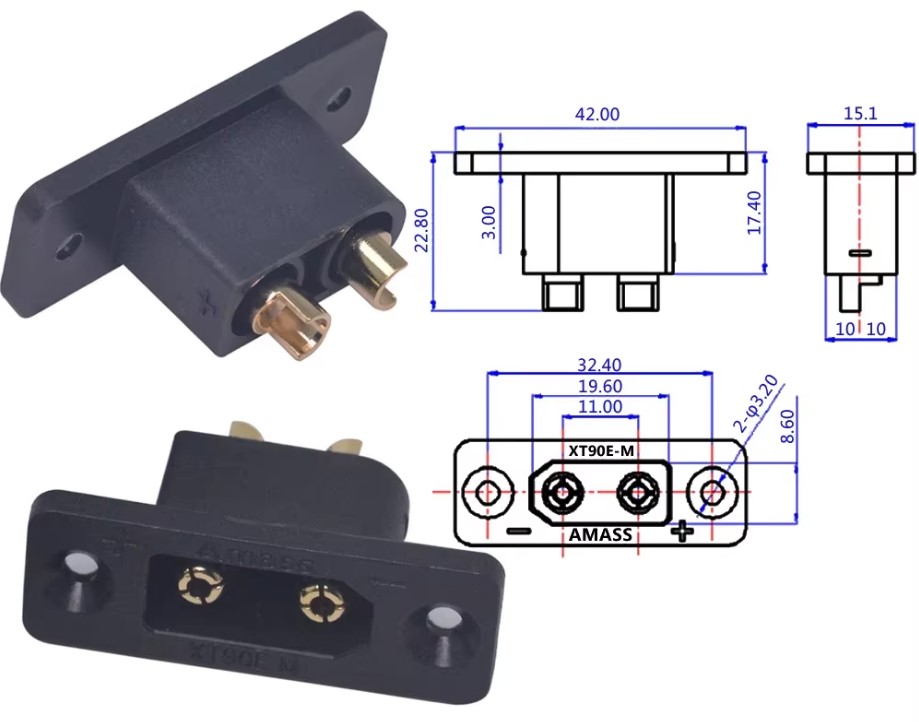

1. XT90E-M (Panel Male / вилка / тато): Оснащена інтегрованим монтажним фланцем з отворами під гвинти (M3) для встановлення на корпус пристрою, силову панель або раму.

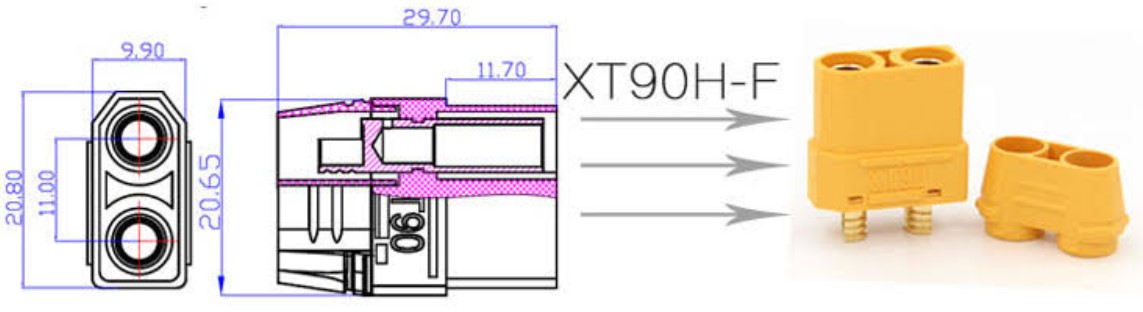

2. XT90H-F (Cable Female / розетка / мама): Відповідна кабельна розетка із захисним хвостовиком (кришкою), що замикається та повністю ізолює пайку без потреби у використанні термоусадкових трубок.

Ключові конструктивні та інженерні особливості:

• Жорсткий панельний монтаж: Вилка XT90E-M дозволяє створити естетичний порт підключення на корпусі, виключаючи зовнішні дроти, що бовтаються.
• Кабельний захист: Розетка XT90H-F постачається із захисною кришкою, яка запобігає перегинам кабелю та затискає місце пайки.
• Потужні контакти 4.5 мм (24K Gold-plated): Гарантують ультранизький опір (≤0.30 мОм) та мінімальний нагрів при тривалому струмі до 90А (пік до 120А).
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон не деформується під час пайки та зберігає форму під навантаженням.
• Захист від переполюсовки: Асиметричний профіль корпусу запобігає некоректному підключенню.

Технічні характеристики

• Виробник: Changzhou Amass Electronics

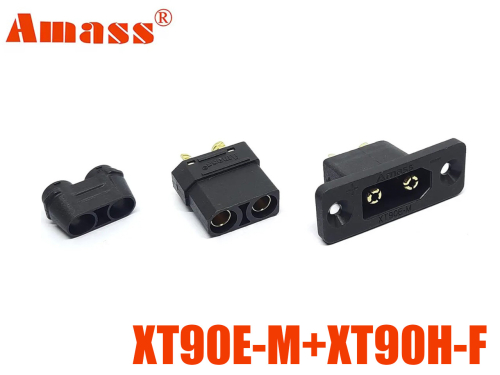

• Склад комплекту: XT90E-M (панельна вилка) + XT90H-F (кабельна розетка з кришкою)
• Тип монтажу вилки (XT90E-M): На панель / корпус (гвинтове кріплення M3)
• Тип монтажу розетки (XT90H-F): На кабель (пайка + фіксація захисною кришкою)
• Діаметр силового контакту: 4.5 мм
• Номінальний струм (Continuous): 90 А
• Піковий струм (Instantaneous): 120 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.30 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Врізка вхідних портів живлення у зарядні пристрої, лабораторні блоки, портативні зарядні станції та контролери.
• Панельне підключення силових ланцюгів у FPV-обладнанні, наземних станціях керування (GCS) та робототехніці.
• Електротранспорт (вхідні роз'єми контролера або корпусу батарейного відсіку).

Поради щодо інсталяції:

1. Монтаж XT90E-M: Виконайте прямокутний виріз у панелі за габаритами посадкового місця вилки та зафіксуйте її за допомогою двох гвинтів M3 з гайками.
2. Пайка кабельної розетки (XT90H-F): Обов'язково заздалегідь надіньте захисну кришку-хвостовик на кабель до початку пайки.
3. Збереження соосності (Правило кондуктора): Під час пайки кабелів до контактів зістикуйте панельну вилку XT90E-M та кабельну розетку XT90H-F між собою. Це утримає позолочені контакти в ідеальній соосності при нагріванні нейлону.
4. Паяльне обладнання: Використовуйте паяльник потужністю не менше 80–100 Вт для швидкого та якісного прогріву масивних контактів.
