Комплект силових роз'ємів Amass XT90H-M + XT90S-F (Anti-Spark) (Кабельна вилка + Розетка з захистом від іскріння)

Високострумовий комплект силових роз'ємів Amass XT90H-M + XT90S-F з інтегрованою технологією Anti-Spark (захист від іскріння). До комплекту входять кабельна вилка XT90H-M (male/тато) та розетка XT90S-F (female/мама) з вбудованим резистором плавного заряду конденсаторів. Розрахований на тривалий струм 90А (120А пік). Захищає контакти та електроніку від вигорання при підключенні високовольтних акумуляторів (до 12S+).

Комплект оригінальних силових роз'ємів Amass XT90H-M + XT90S-F — це ідеальне рішення для високовольтних систем живлення (від 4S до 12S LiPo та вище), де при під'єднанні батареї виникає потужна дугова іскра через миттєве заряджання вхідних конденсаторів регулятора (ESC).

Головна особливість комплекту — технологія Anti-Spark у розетці XT90S-F: На торці контакту розетки розташований ізольований двоступеневий край із вбудованим чіп-резистором. При замиканні роз'ємів спочатку підключається резистор, який плавно заряджає конденсатори схеми, а при повному зануренні вилки замикається основний силовий контакт. Це повністю усуває електричну дугу (іскру), запобігає обгоранню позолоти та захищає силовий контролер від кидків струму.

Ключові конструктивні та інженерні особливості:

• Захист Anti-Spark: Збільшує ресурс роз'ємів у десятки разів та захищає електроніку від пошкоджень.
• Ізолюючі хвостовики (кришки): Обидва роз'єми оснащені знімними кришками, що замикаються, дозволяючи обійтися без використання термоусадкових трубок.
• Контакти 4.5 мм (24K Gold-plated): Низький опір (≤0.30 мОм) гарантує мінімальний нагрів при тривалому струмі до 90А.
• Термостійкий корпус (UL94 V-0): Високотемпературний нейлон зберігає форму під час пайки та при високій робочій температурі.

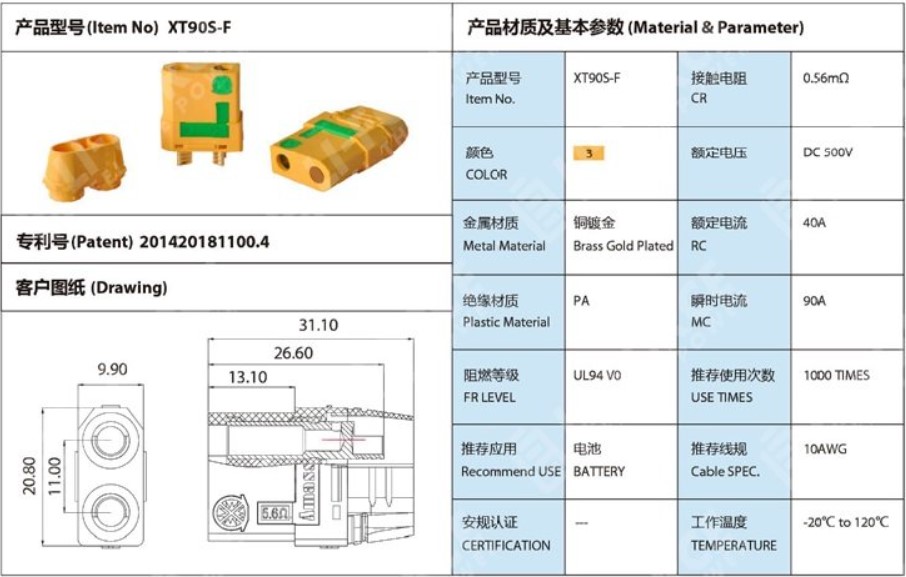

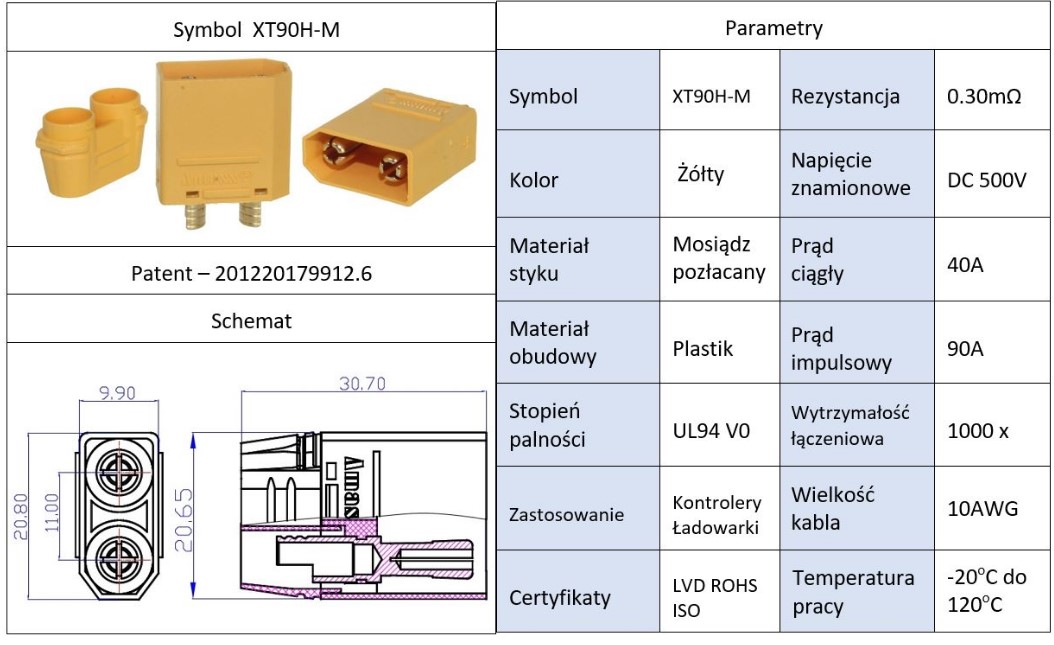

Технічні характеристики

• Виробник: Changzhou Amass Electronics

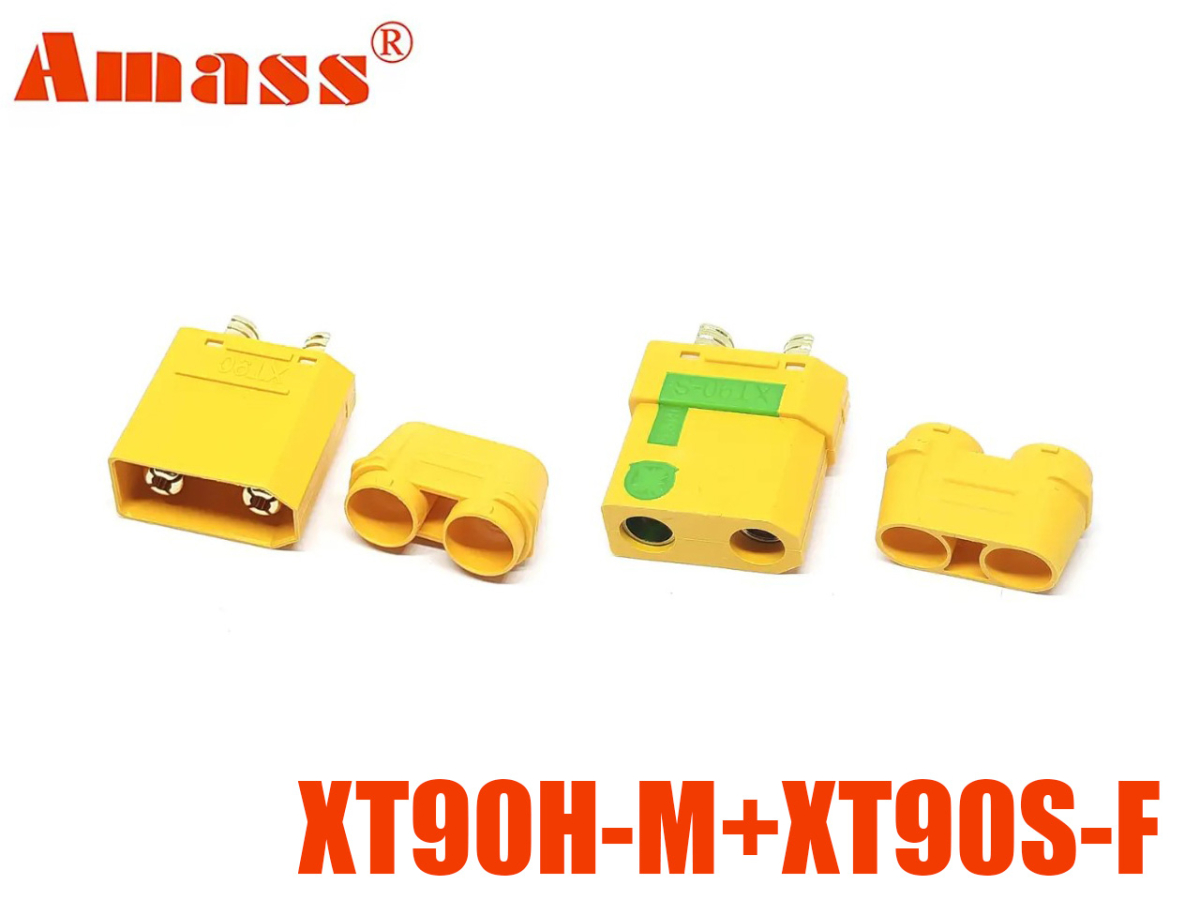

• Склад комплекту: XT90H-M (кабельна вилка з кришкою) + XT90S-F (розетка Anti-Spark з кришкою)
• Технологія захисту: Anti-Spark (іскрогасіння за рахунок вбудованого резистора)
• Тип монтажу: На кабель (пайка + фіксація захисною кришкою)
• Діаметр силового контакту: 4.5 мм
• Номінальний струм (Continuous): 90 А
• Піковий струм (Instantaneous): 120 А (до 30 сек)
• Номінальна робоча напруга: 500 В DC
• Перехідний опір: ≤ 0.30 мОм
• Матеріал контактів: Позолочена латунь (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66)
• Клас вогнестійкості: UL94 V-0
• Рекомендований калібр дроту: 8 AWG, 10 AWG, 12 AWG
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування:

• Підключення потужних акумуляторів (від 6S до 14S) у heavy-lift та агродронах, вантажних FPV-системах.
• Електротранспорт високої потужності (електроскутери, електроквадроцикли, потужні електросамокати).
• Потужні зарядні станції, інвертори та джерела безперебійного живлення (ДБЖ).

Поради щодо інсталяції:

1. Правильне розміщення Anti-Spark розетки: Розетку XT90S-F (Anti-Spark) рекомендується паяти на сторону акумулятора або на сторону входу регулятора (ESC).
2. Послідовність монтажу: Не забудьте заздалегідь надіти захисні кришки-хвостовики на силіконові дроти до початку пайки.
3. Правило кондуктора (збереження соосності): Зістикуйте роз'єми перед пайкою, щоб утримати позолочені чашки в ідеальній соосності при нагріванні нейлону.
4. Паяльне обладнання: Використовуйте паяльник потужністю 80–100 Вт для швидкого прогріву контактів під дріт калібру 8–10 AWG.
5. Фіксація: Після охолодження насуньте захисні кришки до клацання фіксаторів.
